ダイカスト用コアピン -軸径(P)指定タイプ-

ダイカスト用コアピン -軸径(P)指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

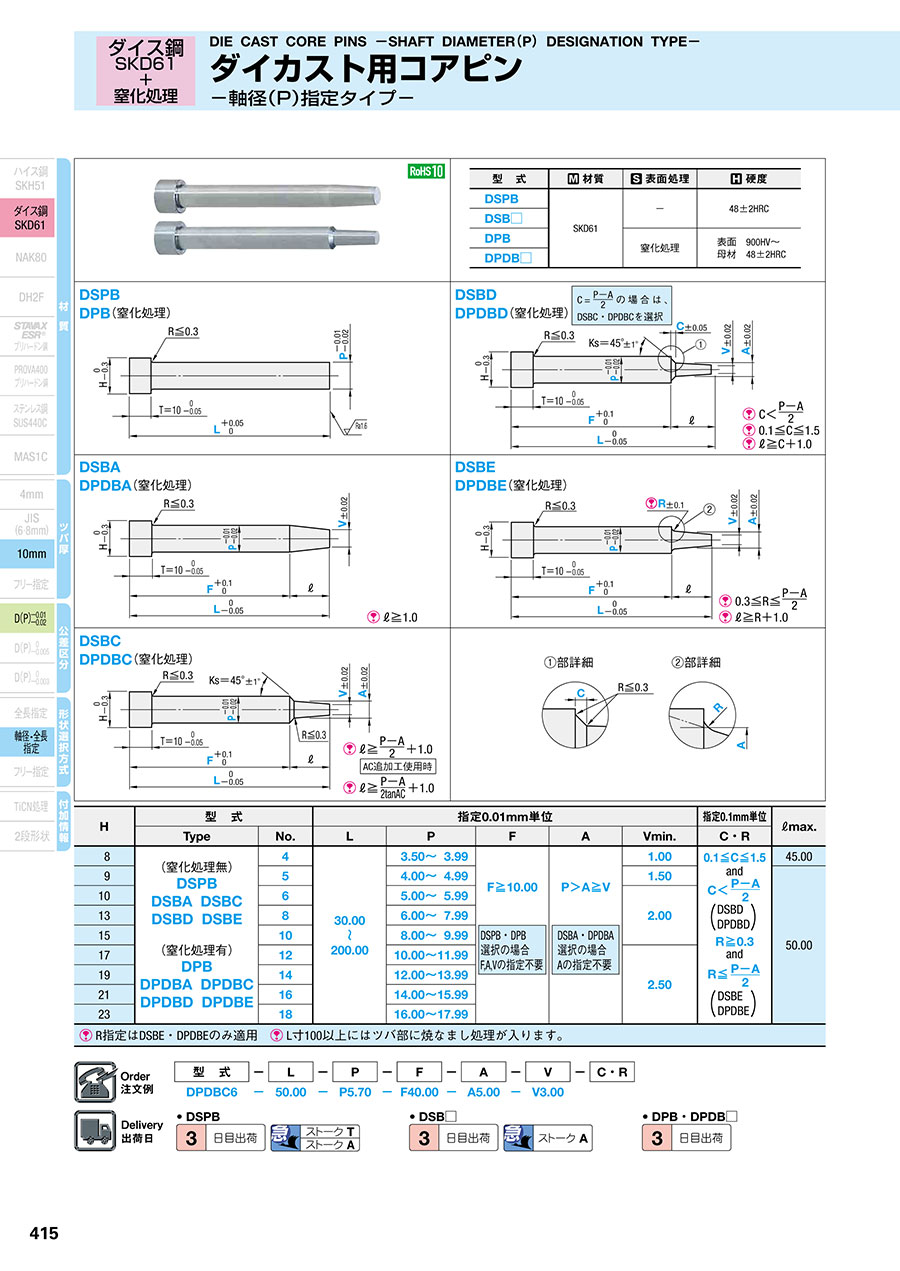

PDFP.1437

型番

商品を一つに絞り込むとこちらに型番が表示されます

・材質表
型 式 材質 表面処理 硬度
DSPB SKD61
(DAC)
48±2HRC
DSB□
DPB 窒化処理 表面 900HV~
母材 48±2HRC
DPDB□

DSPB
DPB(窒化処理)
ダイカスト用コアピン -軸径(P)指定タイプ-:関連画像

DSBD
DPDBD(窒化処理)
ダイカスト用コアピン -軸径(P)指定タイプ-:関連画像
ダイカスト用コアピン -軸径(P)指定タイプ-:関連画像
C<
0.1≦C≦1.5
ℓ≧C+1.0

DSBA
DPDBA(窒化処理)
ダイカスト用コアピン -軸径(P)指定タイプ-:関連画像
ℓ≧1.0
DSBE
DPDBE(窒化処理)
ダイカスト用コアピン -軸径(P)指定タイプ-:関連画像
0.3≦R≦
ℓ≧R+1.0
DSBC
DPDBC(窒化処理)
ダイカスト用コアピン -軸径(P)指定タイプ-:関連画像
ℓ≧+1.0
ACコード使用時
ℓ≧+1.0
ダイカスト用コアピン -軸径(P)指定タイプ-:関連画像
型番
DPB4-[30-200/0.01]-P[3.5-3.99/0.01]
DPB5-[30-200/0.01]-P[4-4.99/0.01]
DPB6-[30-200/0.01]-P[5-5.99/0.01]
DPB8-[30-200/0.01]-P[6-7.99/0.01]
DPB10-[30-200/0.01]-P[8-9.99/0.01]
DPB12-[30-200/0.01]-P[10-11.99/0.01]
DPB14-[30-200/0.01]-P[12-13.99/0.01]
DPB16-[30-200/0.01]-P[14-15.99/0.01]
DPB18-[30-200/0.01]-P[16-17.99/0.01]
DPDBA4-[30-200/0.01]-P[3.5-3.99/0.01]-F[10-199.99/0.01]-V[1-3.98/0.01]
DPDBA5-[30-200/0.01]-P[4-4.99/0.01]-F[10-199.99/0.01]-V[1.5-4.98/0.01]
DPDBA6-[30-200/0.01]-P[5-5.99/0.01]-F[10-199.99/0.01]-V[2-5.98/0.01]
DPDBA8-[30-200/0.01]-P[6-7.99/0.01]-F[10-199.99/0.01]-V[2-7.98/0.01]
DPDBA10-[30-200/0.01]-P[8-9.99/0.01]-F[10-199.99/0.01]-V[2-9.98/0.01]
DPDBA12-[30-200/0.01]-P[10-11.99/0.01]-F[10-199.99/0.01]-V[2.5-11.98/0.01]
DPDBA14-[30-200/0.01]-P[12-13.99/0.01]-F[10-199.99/0.01]-V[2.5-13.98/0.01]
DPDBA16-[30-200/0.01]-P[14-15.99/0.01]-F[10-199.99/0.01]-V[2.5-15.98/0.01]
DPDBA18-[30-200/0.01]-P[16-17.99/0.01]-F[10-199.99/0.01]-V[2.5-17.98/0.01]
DPDBC4-[30-200/0.01]-P[3.5-3.99/0.01]-F[10-199.99/0.01]-A[1-3.98/0.01]-V[1-3.98/0.01]
DPDBC5-[30-200/0.01]-P[4-4.99/0.01]-F[10-199.99/0.01]-A[1.5-4.98/0.01]-V[1.5-4.98/0.01]
DPDBC6-[30-200/0.01]-P[5-5.99/0.01]-F[10-199.99/0.01]-A[2-5.98/0.01]-V[2-5.98/0.01]
DPDBC8-[30-200/0.01]-P[6-7.99/0.01]-F[10-199.99/0.01]-A[2-7.98/0.01]-V[2-7.98/0.01]
DPDBC10-[30-200/0.01]-P[8-9.99/0.01]-F[10-199.99/0.01]-A[2-9.98/0.01]-V[2-9.98/0.01]
DPDBC12-[30-200/0.01]-P[10-11.99/0.01]-F[10-199.99/0.01]-A[2.5-11.98/0.01]-V[2.5-11.98/0.01]
DPDBC14-[30-200/0.01]-P[12-13.99/0.01]-F[10-199.99/0.01]-A[2.5-13.98/0.01]-V[2.5-13.98/0.01]
DPDBC16-[30-200/0.01]-P[14-15.99/0.01]-F[10-199.99/0.01]-A[2.5-15.98/0.01]-V[2.5-15.98/0.01]
DPDBC18-[30-200/0.01]-P[16-17.99/0.01]-F[10-199.99/0.01]-A[2.5-17.98/0.01]-V[2.5-17.98/0.01]
DPDBD4-[30-200/0.01]-P[3.5-3.99/0.01]-F[10-199.99/0.01]-A[1-3.98/0.01]-V[1-3.98/0.01]-C[0.1-1.5/0.1]
DPDBD5-[30-200/0.01]-P[4-4.99/0.01]-F[10-199.99/0.01]-A[1.5-4.98/0.01]-V[1.5-4.98/0.01]-C[0.1-1.5/0.1]
DPDBD6-[30-200/0.01]-P[5-5.99/0.01]-F[10-199.99/0.01]-A[2-5.98/0.01]-V[2-5.98/0.01]-C[0.1-1.5/0.1]
DPDBD8-[30-200/0.01]-P[6-7.99/0.01]-F[10-199.99/0.01]-A[2-7.98/0.01]-V[2-7.98/0.01]-C[0.1-1.5/0.1]
DPDBD10-[30-200/0.01]-P[8-9.99/0.01]-F[10-199.99/0.01]-A[2-9.98/0.01]-V[2-9.98/0.01]-C[0.1-1.5/0.1]
DPDBD12-[30-200/0.01]-P[10-11.99/0.01]-F[10-199.99/0.01]-A[2-11.98/0.01]-V[2-11.98/0.01]-C[0.1-1.5/0.1]
DPDBD14-[30-200/0.01]-P[12-13.99/0.01]-F[10-199.99/0.01]-A[2.5-13.98/0.01]-V[2.5-13.98/0.01]-C[0.1-1.5/0.1]
DPDBD16-[30-200/0.01]-P[14-15.99/0.01]-F[10-199.99/0.01]-A[2.5-15.98/0.01]-V[2.5-15.98/0.01]-C[0.1-1.5/0.1]
DPDBD18-[30-200/0.01]-P[16-17.99/0.01]-F[10-199.99/0.01]-A[2.5-17.98/0.01]-V[2.5-17.98/0.01]-C[0.1-1.5/0.1]
DPDBE4-[30-200/0.01]-P[3.5-3.99/0.01]-F[10-199.99/0.01]-A[1-3.98/0.01]-V[1-3.98/0.01]-R[0.3-1.8/0.01]
DPDBE5-[30-200/0.01]-P[4-4.99/0.01]-F[10-199.99/0.01]-A[1.5-4.98/0.01]-V[1.5-4.98/0.01]-R[0.3-2.4/0.1]
DPDBE6-[30-200/0.01]-P[5-5.99/0.01]-F[10-199.99/0.01]-A[2-5.98/0.01]-V[2-5.98/0.01]-R[0.3-2.9/0.1]
DPDBE8-[30-200/0.01]-P[6-7.99/0.01]-F[10-199.99/0.01]-A[2-7.98/0.01]-V[2-7.98/0.01]-R[0.3-3.9/0.1]
DPDBE10-[30-200/0.01]-P[8-9.99/0.01]-F[10-199.99/0.01]-A[2-9.98/0.01]-V[2-9.98/0.01]-R[0.3-4.9/0.1]
DPDBE12-[30-200/0.01]-P[10-11.99/0.01]-F[10-199.99/0.01]-A[2-11.98/0.01]-V[2-11.98/0.01]-R[0.3-5.9/0.1]
DPDBE14-[30-200/0.01]-P[12-13.99/0.01]-F[10-199.99/0.01]-A[2-13.98/0.01]-V[2-13.98/0.01]-R[0.3-6.9/0.1]
DPDBE16-[30-200/0.01]-P[14-15.99/0.01]-F[10-199.99/0.01]-A[2-15.98/0.01]-V[2-15.98/0.01]-R[0.3-7.9/0.1]
DPDBE18-[30-200/0.01]-P[16-17.99/0.01]-F[10-199.99/0.01]-A[2-17.98/0.01]-V[2-17.98/0.01]-R[0.3-8.9/0.1]
DSBA4-[30-200/0.01]-P[3.5-3.99/0.01]-F[10-199.9/0.01]-V[1-3.98/0.01]
DSBA5-[30-200/0.01]-P[4-4.99/0.01]-F[10-199.9/0.01]-V[1.5-4.98/0.01]
DSBA6-[30-200/0.01]-P[5-5.99/0.01]-F[10-199.9/0.01]-V[2-5.98/0.01]
DSBA8-[30-200/0.01]-P[6-7.99/0.01]-F[10-199.9/0.01]-V[2-7.98/0.01]
DSBA10-[30-200/0.01]-P[8-9.99/0.01]-F[10-199.9/0.01]-V[2-9.98/0.01]
DSBA12-[30-200/0.01]-P[10-11.99/0.01]-F[10-199.9/0.01]-V[2.5-11.98/0.01]
DSBA14-[30-200/0.01]-P[12-13.99/0.01]-F[10-199.9/0.01]-V[2.5-13.98/0.01]
DSBA16-[30-200/0.01]-P[14-15.99/0.01]-F[10-199.9/0.01]-V[2.5-15.98/0.01]
DSBA18-[30-200/0.01]-P[16-17.99/0.01]-F[10-199.9/0.01]-V[2.5-17.98/0.01]
DSBC4-[30-200/0.01]-P[3.5-3.99/0.01]-F[10-199.9/0.01]-A[1-3.98/0.01]-V[1-3.98/0.01]
DSBC5-[30-200/0.01]-P[4-4.99/0.01]-F[10-199.9/0.01]-A[1.5-4.98/0.01]-V[1.5-4.98/0.01]
DSBC6-[30-200/0.01]-P[5-5.99/0.01]-F[10-199.9/0.01]-A[2-5.98/0.01]-V[2-5.98/0.01]
DSBC8-[30-200/0.01]-P[6-7.99/0.01]-F[10-199.9/0.01]-A[2-7.98/0.01]-V[2-7.98/0.01]
DSBC10-[30-200/0.01]-P[8-9.99/0.01]-F[10-199.9/0.01]-A[2-9.98/0.01]-V[2-9.98/0.01]
DSBC12-[30-200/0.01]-P[10-11.99/0.01]-F[10-199.9/0.01]-A[2-11.98/0.01]-V[2-11.98/0.01]
型番通常単価スライド値引通常
出荷日
RoHS窒化処理の有無 先端部つなぎ形状 D/P(軸径)
(mm)
A(形状部)
(mm)
L(全長)
(mm)
V(形状部)
(mm)
C
(mm)
F
(mm)
R
(mm)

-

3日目 対応なし4-30 ~ 200----

-

3日目 対応なし5-30 ~ 200----

-

3日目 対応なし6-30 ~ 200----

-

3日目 対応なし8-30 ~ 200----

-

3日目 対応なし10-30 ~ 200----

-

3日目 対応なし12-30 ~ 200----

-

3日目 対応なし14-30 ~ 200----

-

3日目 対応なし16-30 ~ 200----

-

3日目 対応なし18-30 ~ 200----

-

3日目 対応テーパ4-30 ~ 2001 ~ 3.98-10 ~ 199.99-

-

3日目 対応テーパ5-30 ~ 2001.5 ~ 4.98-10 ~ 199.99-

-

3日目 対応テーパ6-30 ~ 2002 ~ 5.98-10 ~ 199.99-

-

3日目 対応テーパ8-30 ~ 2002 ~ 7.98-10 ~ 199.99-

-

3日目 対応テーパ10-30 ~ 2002 ~ 9.98-10 ~ 199.99-

-

3日目 対応テーパ12-30 ~ 2002.5 ~ 11.98-10 ~ 199.99-

-

3日目 対応テーパ14-30 ~ 2002.5 ~ 13.98-10 ~ 199.99-

-

3日目 対応テーパ16-30 ~ 2002.5 ~ 15.98-10 ~ 199.99-

-

3日目 対応テーパ18-30 ~ 2002.5 ~ 17.98-10 ~ 199.99-

-

3日目 対応C面41 ~ 3.9830 ~ 2001 ~ 3.98-10 ~ 199.99-

-

3日目 対応C面51.5 ~ 4.9830 ~ 2001.5 ~ 4.98-10 ~ 199.99-

-

3日目 対応C面62 ~ 5.9830 ~ 2002 ~ 5.98-10 ~ 199.99-

-

3日目 対応C面82 ~ 7.9830 ~ 2002 ~ 7.98-10 ~ 199.99-

-

3日目 対応C面102 ~ 9.9830 ~ 2002 ~ 9.98-10 ~ 199.99-

-

3日目 対応C面122.5 ~ 11.9830 ~ 2002.5 ~ 11.98-10 ~ 199.99-

-

3日目 対応C面142.5 ~ 13.9830 ~ 2002.5 ~ 13.98-10 ~ 199.99-

-

3日目 対応C面162.5 ~ 15.9830 ~ 2002.5 ~ 15.98-10 ~ 199.99-

-

3日目 対応C面182.5 ~ 17.9830 ~ 2002.5 ~ 17.98-10 ~ 199.99-

-

3日目 対応C面(指定)41 ~ 3.9830 ~ 2001 ~ 3.980.1 ~ 1.510 ~ 199.99-

-

3日目 対応C面(指定)51.5 ~ 4.9830 ~ 2001.5 ~ 4.980.1 ~ 1.510 ~ 199.99-

-

3日目 対応C面(指定)62 ~ 5.9830 ~ 2002 ~ 5.980.1 ~ 1.510 ~ 199.99-

-

3日目 対応C面(指定)82 ~ 7.9830 ~ 2002 ~ 7.980.1 ~ 1.510 ~ 199.99-

-

3日目 対応C面(指定)102 ~ 9.9830 ~ 2002 ~ 9.980.1 ~ 1.510 ~ 199.99-

-

3日目 対応C面(指定)122 ~ 11.9830 ~ 2002 ~ 11.980.1 ~ 1.510 ~ 199.99-

-

3日目 対応C面(指定)142.5 ~ 13.9830 ~ 2002.5 ~ 13.980.1 ~ 1.510 ~ 199.99-

-

3日目 対応C面(指定)162.5 ~ 15.9830 ~ 2002.5 ~ 15.980.1 ~ 1.510 ~ 199.99-

-

3日目 対応C面(指定)182.5 ~ 17.9830 ~ 2002.5 ~ 17.980.1 ~ 1.510 ~ 199.99-

-

3日目 対応R41 ~ 3.9830 ~ 2001 ~ 3.98-10 ~ 199.990.3 ~ 1.8

-

3日目 対応R51.5 ~ 4.9830 ~ 2001.5 ~ 4.98-10 ~ 199.990.3 ~ 2.4

-

3日目 対応R62 ~ 5.9830 ~ 2002 ~ 5.98-10 ~ 199.990.3 ~ 2.9

-

3日目 対応R82 ~ 7.9830 ~ 2002 ~ 7.98-10 ~ 199.990.3 ~ 3.9

-

3日目 対応R102 ~ 9.9830 ~ 2002 ~ 9.98-10 ~ 199.990.3 ~ 4.9

-

3日目 対応R122 ~ 11.9830 ~ 2002 ~ 11.98-10 ~ 199.990.3 ~ 5.9

-

3日目 対応R142 ~ 13.9830 ~ 2002 ~ 13.98-10 ~ 199.990.3 ~ 6.9

-

3日目 対応R162 ~ 15.9830 ~ 2002 ~ 15.98-10 ~ 199.990.3 ~ 7.9

-

3日目 対応R182 ~ 17.9830 ~ 2002 ~ 17.98-10 ~ 199.990.3 ~ 8.9

-

3日目 対応テーパ4-30 ~ 2001 ~ 3.98-10 ~ 199.9-

-

3日目 対応テーパ5-30 ~ 2001.5 ~ 4.98-10 ~ 199.9-

-

3日目 対応テーパ6-30 ~ 2002 ~ 5.98-10 ~ 199.9-

-

3日目 対応テーパ8-30 ~ 2002 ~ 7.98-10 ~ 199.9-

-

3日目 対応テーパ10-30 ~ 2002 ~ 9.98-10 ~ 199.9-

-

3日目 対応テーパ12-30 ~ 2002.5 ~ 11.98-10 ~ 199.9-

-

3日目 対応テーパ14-30 ~ 2002.5 ~ 13.98-10 ~ 199.9-

-

3日目 対応テーパ16-30 ~ 2002.5 ~ 15.98-10 ~ 199.9-

-

3日目 対応テーパ18-30 ~ 2002.5 ~ 17.98-10 ~ 199.9-

-

3日目 対応C面41 ~ 3.9830 ~ 2001 ~ 3.98-10 ~ 199.9-

-

3日目 対応C面51.5 ~ 4.9830 ~ 2001.5 ~ 4.98-10 ~ 199.9-

-

3日目 対応C面62 ~ 5.9830 ~ 2002 ~ 5.98-10 ~ 199.9-

-

3日目 対応C面82 ~ 7.9830 ~ 2002 ~ 7.98-10 ~ 199.9-

-

3日目 対応C面102 ~ 9.9830 ~ 2002 ~ 9.98-10 ~ 199.9-

-

3日目 対応C面122 ~ 11.9830 ~ 2002 ~ 11.98-10 ~ 199.9-

Loading...

規格表

ダイカスト用コアピン -軸径(P)指定タイプ-:関連画像
・規格表
H 型 式 指定0.01mm単位 指定0.1mm単位 ℓmax.
Type No. L P F A Vmin. C・R
8
(窒化処理無)
DSPB
DSBA DSBC
DSBD DSBE

(窒化処理有)
DPB
DPDBA DPDBC
DPDBD DPDBE
4 30.00~200.00 3.50~ 3.99 F≧10.00
ダイカスト用コアピン -軸径(P)指定タイプ-:関連画像
P>A≧V
ダイカスト用コアピン -軸径(P)指定タイプ-:関連画像
1.00 0.1≦C≦1.5
and
C<
(DSBD
DPDBD)
R≧0.3
and
R≦
(DSBE
DPDBE)
45.00
9 5 4.00~ 4.99 1.50 50.00
10 6 5.00~ 5.99 2.00
13 8 6.00~ 7.99
15 10 8.00~ 9.99
17 12 10.00~11.99 2.50
19 14 12.00~13.99
21 16 14.00~15.99
23 18 16.00~17.99
R指定はDSBE 、 DPDBEのみ適用 L寸100以上にはツバ部に焼なまし処理が入ります。


■ダイカストコアピンダイカスト用コアピン -軸径(P)指定タイプ-:関連画像
Type ¥基準単価 1~4本
DSPB DSBA DSBC DSBD DSBE
No. L
L30.00

100.00
L100.01

150.00
L150.01

200.00
L30.00

100.00
L100.01

150.00
L150.01

200.00
L30.00

100.00
L100.01

150.00
L150.01

200.00
L30.00

100.00
L100.01

150.00
L150.01

200.00
L30.00

100.00
L100.01

150.00
L150.01

200.00
4 1,090 1,250 1,410 2,180 2,500 2,800 2,560 2,930 3,320 2,740 3,150 3,560 2,930 3,370 3,800
5 1,130 1,310 1,480 2,260 2,600 2,940 2,650 3,040 3,450 2,840 3,280 3,690 3,040 3,490 3,950
6 1,150 1,320 1,490 2,360 2,720 3,060 2,760 3,180 3,590 2,960 3,410 3,850 3,170 3,650 4,110
8 1,310 1,590 1,700 2,570 2,960 3,340 3,000 3,450 3,900 3,210 3,700 4,180 3,440 3,950 4,460
10 1,540 1,770 2,000 2,700 3,110 3,510 3,160 3,640 4,100 3,380 3,900 4,400 3,530 4,060 4,590
12 1,670 1,920 2,160 3,080 3,540 4,010 3,600 4,140 4,670 3,850 4,430 5,010 4,110 4,730 5,350
14 1,850 2,130 2,410 3,480 4,010 4,530 4,070 4,670 5,290 4,360 5,010 5,660 4,650 5,350 6,040
16 1,950 2,250 2,540 3,820 4,390 4,960 4,460 5,140 5,800 4,790 5,510 6,220 5,110 5,880 6,640
18 2,120 2,440 2,760 4,200 4,850 5,480 4,930 5,670 6,420 5,290 6,080 6,880 5,640 6,500 7,340

■ダイカストコアピンダイカスト用コアピン -軸径(P)指定タイプ-:関連画像
Type ¥基準単価 1~4本
DPB DPDBA DPDBC DPDBD DPDBE
No. L
L30.00

100.00
L100.01

150.00
L150.01

200.00
L30.00

100.00
L100.01

150.00
L150.01

200.00
L30.00

100.00
L100.01

150.00
L150.01

200.00
L30.00

100.00
L100.01

150.00
L150.01

200.00
L30.00

100.00
L100.01

150.00
L150.01

200.00
4 1,360 1,520 1,680 2,420 2,780 3,110 2,840 3,260 3,690 3,040 3,500 3,950 3,250 3,740 4,220
5 1,400 1,580 1,750 2,510 2,890 3,270 2,940 3,380 3,830 3,160 3,640 4,100 3,380 3,880 4,390
6 1,420 1,590 1,760 2,620 3,020 3,400 3,070 3,530 3,990 3,290 3,790 4,280 3,520 4,050 4,570
8 1,580 1,860 1,880 2,850 3,290 3,710 3,330 3,830 4,330 3,570 4,110 4,640 3,820 4,390 4,960
10 1,810 2,040 2,270 3,000 3,450 3,900 3,510 4,040 4,560 3,760 4,330 4,890 3,920 4,510 5,100
12 1,940 2,190 2,430 3,420 3,930 4,450 4,000 4,600 5,190 4,280 4,920 5,570 4,570 5,260 5,940
14 2,120 2,400 2,680 3,870 4,460 5,030 4,520 5,190 5,880 4,840 5,570 6,290 5,170 5,940 6,710
16 2,220 2,520 2,810 4,240 4,880 5,510 4,960 5,710 6,440 5,320 6,120 6,910 5,680 6,530 7,380
18 2,480 2,710 3,030 4,690 5,390 6,090 5,480 6,300 7,130 5,880 6,760 7,640 6,270 7,220 8,150

■数量スライド価格
数 量 1~4 5~12 13~19 20~50 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5% 10% 15%
1円未満切り捨て

納期

・DSPB

1,000円/1本
500円/1本
同一サイズ3本以上は一律1,350円(ストークTは除く)

・DSB□

500円/1本
同一サイズ3本以上は一律1,350円

・DPB・DPDB□

追加工

追加工価格も数量スライド適用 こちら
