ダイカスト用段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-

ダイカスト用段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

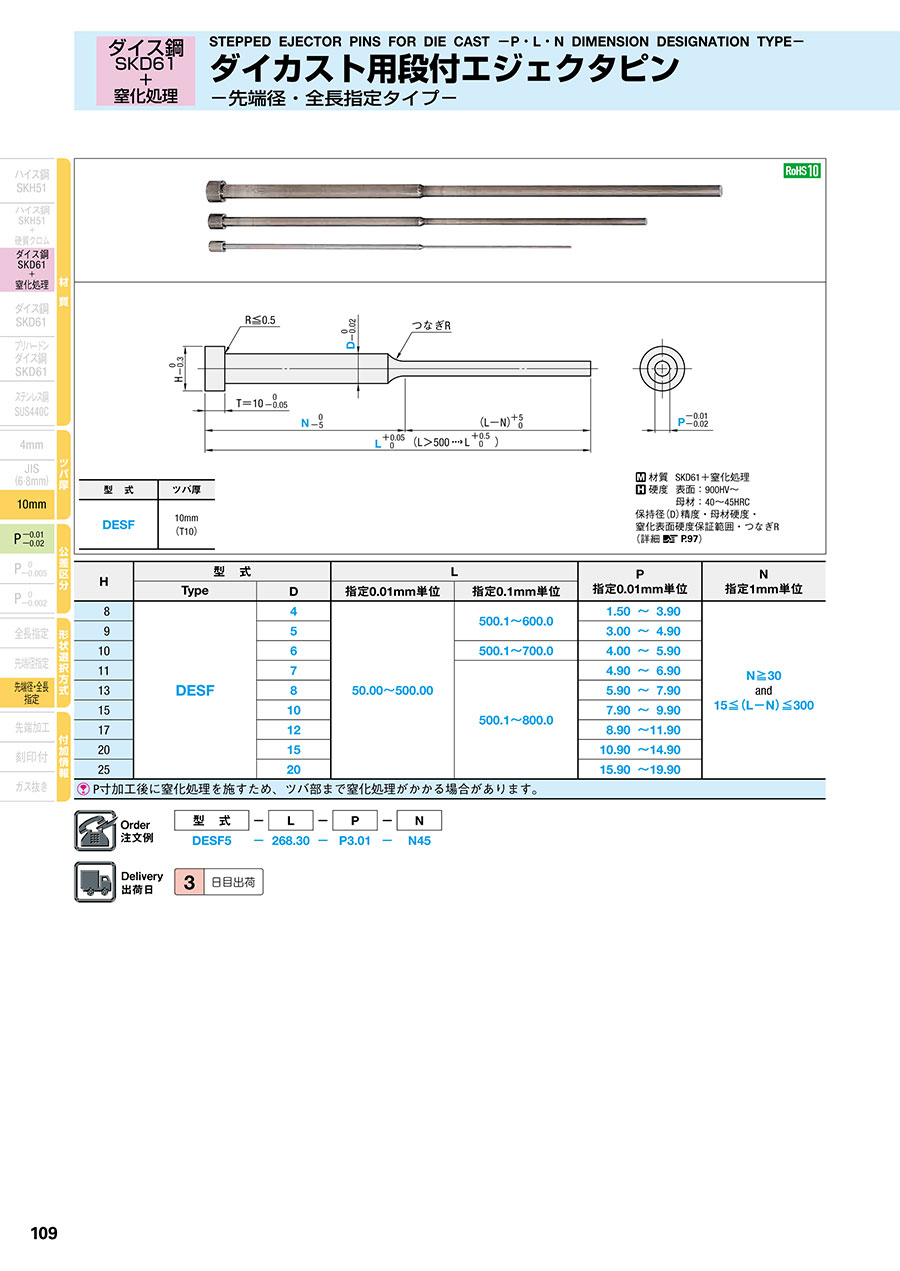

PDFP.1431

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKD61+窒化処理
硬度 表面 900HV~
   母材 40~45HRC
母材硬度保証範囲(詳細 こちら
窒化表面硬度保証範囲(詳細 こちら

型 式 ツバ厚
DESF 10mm
(T10)
ダイカスト用段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-:関連画像
保持径(D)精度保証範囲(詳細 こちら
つなぎR(詳細 こちら
型番
DESF4-[50-500/0.01]-P[1.5-3.9/0.01]-N[30-590/1]
DESF4-[500.1-600/0.1]-P[1.5-3.9/0.01]-N[30-590/1]
DESF5-[50-500/0.01]-P[3-4.9/0.01]-N[30-590/1]
DESF5-[500.1-600/0.1]-P[3-4.9/0.01]-N[30-590/1]
DESF6-[50-500/0.01]-P[4-5.9/0.01]-N[30-690/1]
DESF6-[500.1-700/0.1]-P[4-5.9/0.01]-N[30-690/1]
DESF7-[50-500/0.01]-P[4.9-6.9/0.01]-N[30-680/1]
DESF7-[500.1-800/0.1]-P[4.9-6.9/0.01]-N[30-680/1]
DESF8-[50-500/0.01]-P[5.9-7.9/0.01]-N[30-790/1]
DESF8-[500.1-800/0.1]-P[5.9-7.9/0.01]-N[30-790/1]
DESF10-[50-500/0.01]-P[7.9-9.9/0.01]-N[30-780/1]
DESF10-[500.1-800/0.1]-P[7.9-9.9/0.01]-N[30-780/1]
DESF12-[50-500/0.01]-P[8.9-11.9/0.01]-N[30-780/1]
DESF12-[500.1-800/0.1]-P[8.9-11.9/0.01]-N[30-780/1]
DESF15-[50-500/0.01]-P[10.9-14.9/0.01]-N[30-780/1]
DESF15-[500.1-800/0.1]-P[10.9-14.9/0.01]-N[30-780/1]
DESF20-[50-500/0.01]-P[15.9-19.9/0.01]-N[30-780/1]
DESF20-[500.1-800/0.1]-P[15.9-19.9/0.01]-N[30-780/1]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSP(軸径)
(mm)
D(軸径)
(mm)
L(全長)
(mm)
N
(mm)

-

1個 3日目 対応1.5 ~ 3.9450 ~ 50030 ~ 590

-

1個 3日目 対応1.5 ~ 3.94500.1 ~ 60030 ~ 590

-

1個 3日目 対応3 ~ 4.9550 ~ 50030 ~ 590

-

1個 3日目 対応3 ~ 4.95500.1 ~ 60030 ~ 590

-

1個 3日目 対応4 ~ 5.9650 ~ 50030 ~ 690

-

1個 3日目 対応4 ~ 5.96500.1 ~ 70030 ~ 690

-

1個 3日目 対応4.9 ~ 6.9750 ~ 50030 ~ 680

-

1個 3日目 対応4.9 ~ 6.97500.1 ~ 80030 ~ 680

-

1個 3日目 対応5.9 ~ 7.9850 ~ 50030 ~ 790

-

1個 3日目 対応5.9 ~ 7.98500.1 ~ 80030 ~ 790

-

1個 3日目 対応7.9 ~ 9.91050 ~ 50030 ~ 780

-

1個 3日目 対応7.9 ~ 9.910500.1 ~ 80030 ~ 780

-

1個 3日目 対応8.9 ~ 11.91250 ~ 50030 ~ 780

-

1個 3日目 対応8.9 ~ 11.912500.1 ~ 80030 ~ 780

-

1個 3日目 対応10.9 ~ 14.91550 ~ 50030 ~ 780

-

1個 3日目 対応10.9 ~ 14.915500.1 ~ 80030 ~ 780

-

1個 3日目 対応15.9 ~ 19.92050 ~ 50030 ~ 780

-

1個 3日目 対応15.9 ~ 19.920500.1 ~ 80030 ~ 780

Loading...

  1. 1

規格表

ダイカスト用段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-:関連画像
・規格表
H 型 式 L P指定0.01mm単位 N指定1mm単位
Type D 指定0.01mm単位 指定0.1mm単位
8 DESF 4 50.00~500.00 500.1~600.0 1.50~ 3.90 N≧30
and
15≦(L-N)≦300
9 5 3.00~ 4.90
10 6 500.1~700.0 4.00~ 5.90
11 7 500.1~800.0 4.90~ 6.90
13 8 5.90~ 7.90
15 10 7.90~ 9.90
17 12 8.90~11.90
20 15 10.90~14.90
25 20 15.90~19.90
L≦500.00→指定0.01mm単位、 L>500→指定0.1mm単位
DESFはP寸加工後に窒化処理を施すため、ツバ部まで窒化処理がかかる場合があります。


型 式 ¥基準単価 1~4本
Type D L50.00~150.00 L150.01~200.00 L200.01~250.00 L250.01~300.00 L300.01~350.00
DESF 4 1,020 1,160 1,270 1,450 1,590
5 1,060 1,180 1,330 1,470 1,610
6 1,100 1,250 1,370 1,520 1,680
7 1,150 1,290 1,460 1,610 1,780
8 1,200 1,340 1,540 1,690 1,870
10 1,280 1,460 1,640 1,820 2,010
12 1,350 1,560 1,760 1,950 2,180
15 1,730 1,970 2,410 2,660 2,970
20 2,820 3,170 3,660 4,020 4,480

型 式 ¥基準単価 1~4本
Type D L350.01~400.00 L400.01~500.00 L500.1~600.0 L600.1~700.0 L700.1~800.0
DESF 4 1,770 2,080 3,240
5 1,790 2,130 3,270
6 1,860 2,300 2,990 3,530
7 1,990 2,300 3,090 3,700 4,650
8 2,120 2,380 3,220 3,910 5,010
10 2,310 2,610 3,470 4,240 5,620
12 2,490 2,900 3,930 4,820 6,270
15 3,390 4,210 5,080 6,080 7,140
20 5,470 6,440 7,490 8,870 12,080

■数量スライド価格
数 量 1~4 5~12 13~49 50~100 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5% 10% 20%
1円未満切り捨て

納期

仕様・概要

ダイカスト用段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-:関連画像
ツバ厚JISタイプは こちらに掲載

追加工

追加工価格も数量スライド適用 こちら
ダイカスト用段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-:関連画像
追加工詳細  こちら
