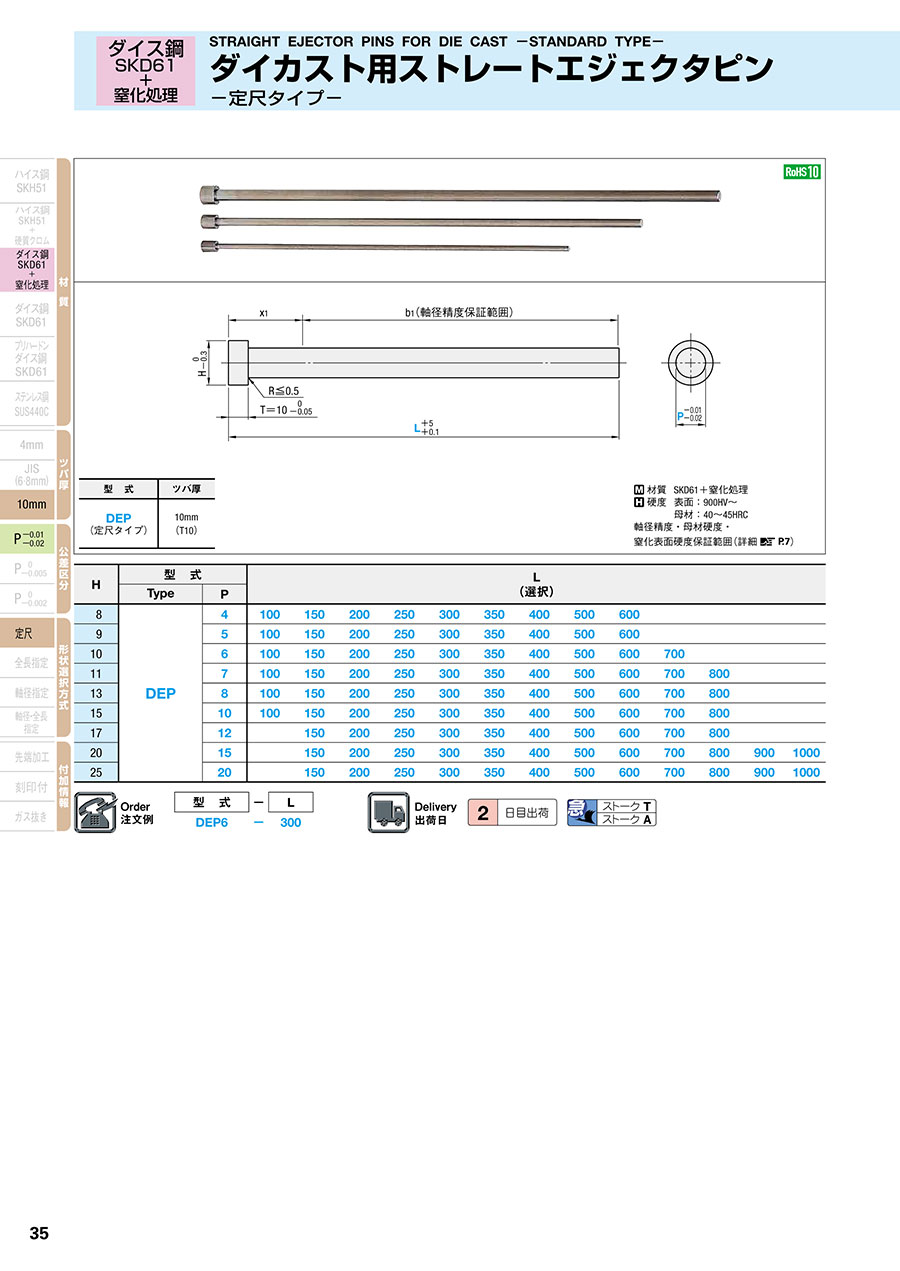

ダイカスト用ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/定尺タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：2日目一部当日出荷可能
ダイス鋼SKD61＋窒化処理・定尺タイプのダイカスト用ストレートエジェクタピンです。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| 型 式 | ツバ厚 |
|---|---|
| DEP （定尺タイプ） | 10mm （T10） |
材質SKD61+窒化処理
硬度表面：900HV～
母材：40～45HRC
軸径精度・母材硬度・
窒化表面硬度保証範囲（詳細 P.7 ）
規格表
| H | 型 式 | L （選択） | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | P | ||||||||||||||
| 8 | DEP | 4 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | ||||
| 9 | 5 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | |||||
| 10 | 6 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | ||||
| 11 | 7 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | |||
| 13 | 8 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | |||
| 15 | 10 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | |||
| 17 | 12 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | ||||
| 20 | 15 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | ||
| 25 | 20 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | ||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
