コイルスプリング -超々タワミ用 SWY- 【金型用標準部品】
型番
外形図・製品仕様
■許容差
・荷重：±10%
・直角度：3°以下
・自由長Ｌ：50以下 ±0.5mm
55以上 ±1.5%
■巻方向：右
・荷重：±10%
・直角度：3°以下
・自由長Ｌ：50以下 ±0.5mm
55以上 ±1.5%
■巻方向：右
使用温度・回数による許容最大タワミ量
※常温（40℃）での測定値
[ ! ]使用環境温度は80℃（異形線の線材の耐熱温度:200℃）までです。
80℃以上の環境で使用時は機能が大きく減衰する可能性がございます。
| 使用回数目安 | 常温使用時 | 150℃使用時 | 200℃使用時 |
|---|---|---|---|
| 100万回 | 65% | 52% | 46% |
| 30万回 | 70% | 56% | 49% |
[ ! ]使用環境温度は80℃（異形線の線材の耐熱温度:200℃）までです。
80℃以上の環境で使用時は機能が大きく減衰する可能性がございます。
[ M ] 材質 ばね用オイルテンパー線
●荷重の算出方法：荷重
（国際単位）N
kgf
(kgf
（国際単位）N
kgf
(kgf
＝ばね定数×タワミ量
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
[ ! ]使用回数：Lx65%⇒100万回/Lx70%⇒30万回
[ ! ]製品概要は>>こちら
[ ! ]荷重グラフは>>こちら
[ ! ]密着長は>>こちら
[ ! ]その他、使用方法や注意点は>>こちら
[ ! ]塗装剥離処理を希望の場合は追加工NTを指定ください。
※追加工詳細は>>こちら
[ ! ]製品概要は>>こちら
[ ! ]荷重グラフは>>こちら
[ ! ]密着長は>>こちら
[ ! ]その他、使用方法や注意点は>>こちら
[ ! ]塗装剥離処理を希望の場合は追加工NTを指定ください。
※追加工詳細は>>こちら

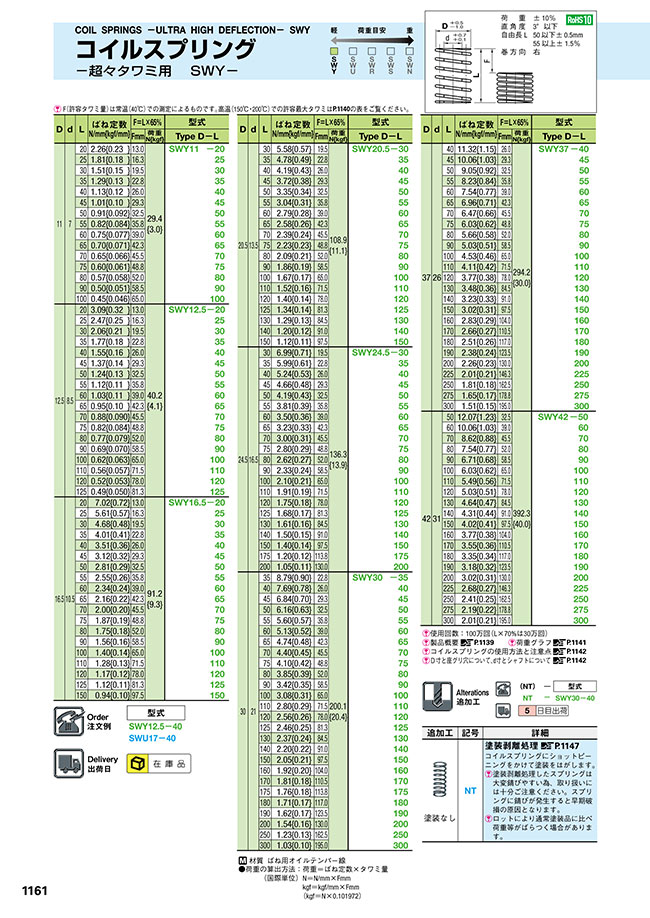

規格表
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×65% (使用条件：100万回) | 型式 | |
|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Type D-L | ||||
| 11 | 7 | 20 | 2.26{0.23} | 13.0 | 29.4 {3.0} | SWY11-20 |
| 25 | 1.81{0.18} | 16.3 | 25 | |||
| 30 | 1.51{0.15} | 19.5 | 30 | |||
| 35 | 1.29{0.13} | 22.8 | 35 | |||
| 40 | 1.13{0.12} | 26.0 | 40 | |||
| 45 | 1.01{0.10} | 29.3 | 45 | |||
| 50 | 0.91{0.092} | 32.5 | 50 | |||
| 55 | 0.82{0.084} | 35.8 | 55 | |||
| 60 | 0.75{0.077} | 39.0 | 60 | |||
| 65 | 0.70{0.071} | 42.3 | 65 | |||
| 70 | 0.65{0.066} | 45.5 | 70 | |||
| 75 | 0.60{0.061} | 48.8 | 75 | |||
| 80 | 0.57{0.058} | 52.0 | 80 | |||
| 90 | 0.50{0.051} | 58.5 | 90 | |||
| 100 | 0.45{0.046} | 65.0 | 100 | |||
| 12.5 | 8.5 | 20 | 3.09{0.32} | 13.0 | 40.2 {4.1} | SWY12.5-20 |
| 25 | 2.47{0.25} | 16.3 | 25 | |||
| 30 | 2.06{0.21} | 19.5 | 30 | |||
| 35 | 1.77{0.18} | 22.8 | 35 | |||
| 40 | 1.55{0.16} | 26.0 | 40 | |||
| 45 | 1.37{0.14} | 29.3 | 45 | |||
| 50 | 1.24{0.13} | 32.5 | 50 | |||
| 55 | 1.12{0.11} | 35.8 | 55 | |||
| 60 | 1.03{0.11} | 39.0 | 60 | |||
| 65 | 0.95{0.10} | 42.3 | 65 | |||
| 70 | 0.88{0.090} | 45.5 | 70 | |||
| 75 | 0.82{0.084} | 48.8 | 75 | |||
| 80 | 0.77{0.079} | 52.0 | 80 | |||
| 90 | 0.69{0.070} | 58.5 | 90 | |||
| 100 | 0.62{0.063} | 65.0 | 100 | |||
| 110 | 0.56{0.057} | 71.5 | 110 | |||
| 120 | 0.52{0.053} | 78.0 | 120 | |||
| 125 | 0.49{0.050} | 81.3 | 125 | |||
| 16.5 | 10.5 | 20 | 7.02{0.72} | 13.0 | 91.2 {9.3} | SWY16.5-20 |
| 25 | 5.61{0.57} | 16.3 | 25 | |||
| 30 | 4.68{0.48} | 19.5 | 30 | |||
| 35 | 4.01{0.41} | 22.8 | 35 | |||
| 40 | 3.51{0.36} | 26.0 | 40 | |||
| 45 | 3.12{0.32} | 29.3 | 45 | |||
| 50 | 2.81{0.29} | 32.5 | 50 | |||
| 55 | 2.55{0.26} | 35.8 | 55 | |||
| 60 | 2.34{0.24} | 39.0 | 60 | |||
| 65 | 2.16{0.22} | 42.3 | 65 | |||
| 70 | 2.00{0.20} | 45.5 | 70 | |||
| 75 | 1.87{0.19} | 48.8 | 75 | |||
| 80 | 1.75{0.18} | 52.0 | 80 | |||
| 90 | 1.56{0.16} | 58.5 | 90 | |||
| 100 | 1.40{0.14} | 65.0 | 100 | |||
| 110 | 1.28{0.13} | 71.5 | 110 | |||
| 120 | 1.17{0.12} | 78.0 | 120 | |||
| 125 | 1.12{0.11} | 81.3 | 125 | |||
| 150 | 0.94{0.10} | 97.5 | 150 | |||
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×65% (使用条件：100万回) | 型式 | |
|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Type D-L | ||||
| 20.5 | 13.5 | 30 | 5.58{0.57} | 19.5 | 108.9 {11.1} | SWY20.5-30 |
| 35 | 4.78{0.49} | 22.8 | 35 | |||
| 40 | 4.19{0.43} | 26.0 | 40 | |||
| 45 | 3.72{0.38} | 29.3 | 45 | |||
| 50 | 3.35{0.34} | 32.5 | 50 | |||
| 55 | 3.04{0.31} | 35.8 | 55 | |||
| 60 | 2.79{0.28} | 39.0 | 60 | |||
| 65 | 2.58{0.26} | 42.3 | 65 | |||
| 70 | 2.39{0.24} | 45.5 | 70 | |||
| 75 | 2.23{0.23} | 48.8 | 75 | |||
| 80 | 2.09{0.21} | 52.0 | 80 | |||
| 90 | 1.86{0.19} | 58.5 | 90 | |||
| 100 | 1.67{0.17} | 65.0 | 100 | |||
| 110 | 1.52{0.16} | 71.5 | 110 | |||
| 120 | 1.40{0.14} | 78.0 | 120 | |||
| 125 | 1.34{0.14} | 81.3 | 125 | |||
| 130 | 1.29{0.13} | 84.5 | 130 | |||
| 140 | 1.20{0.12} | 91.0 | 140 | |||
| 150 | 1.12{0.11} | 97.5 | 150 | |||
| 24.5 | 16.5 | 30 | 6.99{0.71} | 19.5 | 136.3 {13.9} | SWY24.5-30 |
| 35 | 5.99{0.61} | 22.8 | 35 | |||
| 40 | 5.24{0.53} | 26.0 | 40 | |||
| 45 | 4.66{0.48} | 29.3 | 45 | |||
| 50 | 4.19{0.43} | 32.5 | 50 | |||
| 55 | 3.81{0.39} | 35.8 | 55 | |||
| 60 | 3.50{0.36} | 39.0 | 60 | |||
| 65 | 3.23{0.33} | 42.3 | 65 | |||
| 70 | 3.00{0.31} | 45.5 | 70 | |||
| 75 | 2.80{0.29} | 48.8 | 75 | |||
| 80 | 2.62{0.27} | 52.0 | 80 | |||
| 90 | 2.33{0.24} | 58.5 | 90 | |||
| 100 | 2.10{0.21} | 65.0 | 100 | |||
| 110 | 1.91{0.19} | 71.5 | 110 | |||
| 120 | 1.75{0.18} | 78.0 | 120 | |||
| 125 | 1.68{0.17} | 81.3 | 125 | |||
| 130 | 1.61{0.16} | 84.5 | 130 | |||
| 140 | 1.50{0.15} | 91.0 | 140 | |||
| 150 | 1.40{0.14} | 97.5 | 150 | |||
| 175 | 1.20{0.12} | 113.8 | 175 | |||
| 200 | 1.05{0.11} | 130.0 | 200 | |||
| 30 | 21 | 35 | 8.79{0.90} | 22.8 | 200.1 {20.4} | SWY30-35 |
| 40 | 7.69{0.78} | 26.0 | 40 | |||
| 45 | 6.84{0.70} | 29.3 | 45 | |||
| 50 | 6.16{0.63} | 32.5 | 50 | |||
| 55 | 5.60{0.57} | 35.8 | 55 | |||
| 60 | 5.13{0.52} | 39.0 | 60 | |||
| 65 | 4.74{0.48} | 42.3 | 65 | |||
| 70 | 4.40{0.45} | 45.5 | 70 | |||
| 75 | 4.10{0.42} | 48.8 | 75 | |||
| 80 | 3.85{0.39} | 52.0 | 80 | |||
| 90 | 3.42{0.35} | 58.5 | 90 | |||
| 100 | 3.08{0.31} | 65.0 | 100 | |||
| 110 | 2.80{0.29} | 71.5 | 110 | |||
| 120 | 2.56{0.26} | 78.0 | 120 | |||
| 125 | 2.46{0.25} | 81.3 | 125 | |||
| 130 | 2.37{0.24} | 84.5 | 130 | |||
| 140 | 2.20{0.22} | 91.0 | 140 | |||
| 150 | 2.05{0.21} | 97.5 | 150 | |||
| 160 | 1.92{0.20} | 104.0 | 160 | |||
| 170 | 1.81{0.18} | 110.5 | 170 | |||
| 175 | 1.76{0.18} | 113.8 | 175 | |||
| 180 | 1.71{0.17} | 117.0 | 180 | |||
| 190 | 1.62{0.17} | 123.5 | 190 | |||
| 200 | 1.54{0.16} | 130.0 | 200 | |||
| 250 | 1.23{0.13} | 162.5 | 250 | |||
| 300 | 1.03{0.10} | 195.0 | 300 | |||
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×65% (使用条件：100万回) | 型式 | |
|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Type D-L | ||||
| 37 | 26 | 40 | 11.32{1.15} | 26.0 | 294.2 {30.0} | SWY37-40 |
| 45 | 10.06{1.03} | 29.3 | 45 | |||
| 50 | 9.05{0.92} | 32.5 | 50 | |||
| 55 | 8.23{0.84} | 35.8 | 55 | |||
| 60 | 7.54{0.77} | 39.0 | 60 | |||
| 65 | 6.96{0.71} | 42.3 | 65 | |||
| 70 | 6.47{0.66} | 45.5 | 70 | |||
| 75 | 6.03{0.62} | 48.8 | 75 | |||
| 80 | 5.66{0.58} | 52.0 | 80 | |||
| 90 | 5.03{0.51} | 58.5 | 90 | |||
| 100 | 4.53{0.46} | 65.0 | 100 | |||
| 110 | 4.11{0.42} | 71.5 | 110 | |||
| 120 | 3.77{0.38} | 78.0 | 120 | |||
| 130 | 3.48{0.36} | 84.5 | 130 | |||
| 140 | 3.23{0.33} | 91.0 | 140 | |||
| 150 | 3.02{0.31} | 97.5 | 150 | |||
| 160 | 2.83{0.29} | 104.0 | 160 | |||
| 170 | 2.66{0.27} | 110.5 | 170 | |||
| 180 | 2.51{0.26} | 117.0 | 180 | |||
| 190 | 2.38{0.24} | 123.5 | 190 | |||
| 200 | 2.26{0.23} | 130.0 | 200 | |||
| 225 | 2.01{0.21} | 146.3 | 225 | |||
| 250 | 1.81{0.18} | 162.5 | 250 | |||
| 275 | 1.65{0.17} | 178.8 | 275 | |||
| 300 | 1.51{0.15} | 195.0 | 300 | |||
| 42 | 31 | 50 | 12.07{1.23} | 32.5 | 392.3 {40.0} | SWY42-50 |
| 60 | 10.06{1.03} | 39.0 | 60 | |||
| 70 | 8.62{0.88} | 45.5 | 70 | |||
| 80 | 7.54{0.77} | 52.0 | 80 | |||
| 90 | 6.71{0.68} | 58.5 | 90 | |||
| 100 | 6.03{0.62} | 65.0 | 100 | |||
| 110 | 5.49{0.56} | 71.5 | 110 | |||
| 120 | 5.03{0.51} | 78.0 | 120 | |||
| 130 | 4.64{0.47} | 84.5 | 130 | |||
| 140 | 4.31{0.44} | 91.0 | 140 | |||
| 150 | 4.02{0.41} | 97.5 | 150 | |||
| 160 | 3.77{0.38} | 104.0 | 160 | |||
| 170 | 3.55{0.36} | 110.5 | 170 | |||
| 180 | 3.35{0.34} | 117.0 | 180 | |||
| 190 | 3.18{0.32} | 123.5 | 190 | |||
| 200 | 3.02{0.31} | 130.0 | 200 | |||
| 225 | 2.68{0.27} | 146.3 | 225 | |||
| 250 | 2.41{0.25} | 162.5 | 250 | |||
| 275 | 2.19{0.22} | 178.8 | 275 | |||
| 300 | 2.01{0.21} | 195.0 | 300 | |||
