型吊りバー -ツープレート用・スリープレート用-

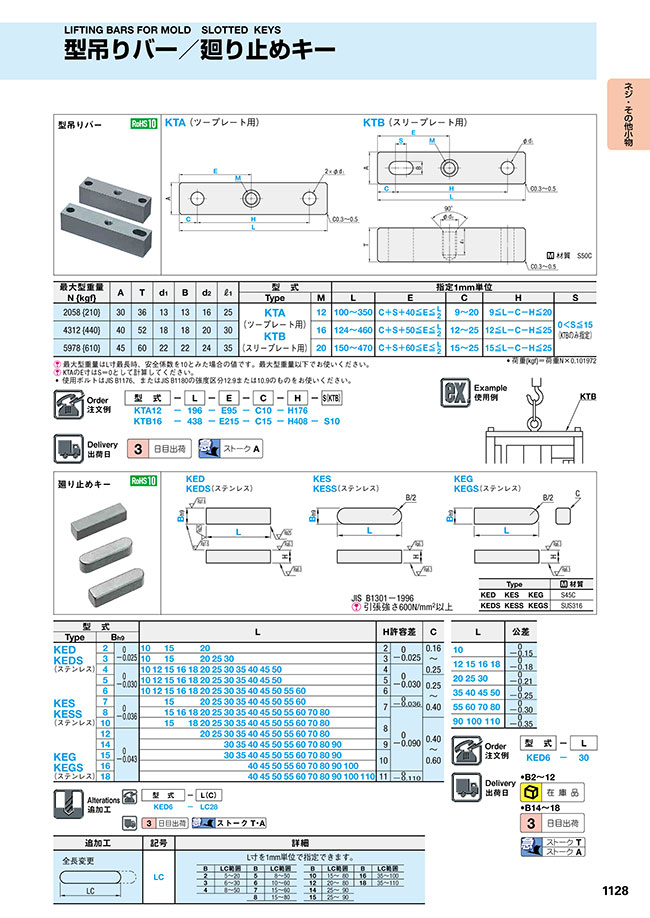

PDFP.1343

型番

商品を一つに絞り込むとこちらに型番が表示されます

型吊りバー -ツープレート用・スリープレート用-:関連画像
型番
KTA12-[100-350/1]-E[49-175/1]-C[9-20/1]-H[9-332/1]
KTA16-[124-460/1]-E[62-230/1]-C[12-25/1]-H[70-436/1]
KTA20-[150-470/1]-E[75-235/1]-C[15-25/1]-H[100-440/1]
KTB12-[100-350/1]-E[49-175/1]-C[9-20/1]-H[60-332/1]-S[1-15/1]
KTB16-[125-460/1]-E[62-230/1]-C[12-25/1]-H[70-436/1]-S[1-15/1]
KTB20-[150-470/1]-E[75-235/1]-C[15-25/1]-H[100-440/1]-S[1-15/1]
型番通常単価スライド値引通常
出荷日
RoHS用途 M(タップ径)
(mm)
C(穴位置)
(mm)
E(タップ穴位置)
(mm)
H(穴間ピッチ)
(mm)
L(全長)
(mm)
S(長穴ピッチ)
(mm)

-

3日目 対応ツープレート用129 ~ 2049 ~ 1759 ~ 332100 ~ 350-

-

3日目 対応ツープレート用1612 ~ 2562 ~ 23070 ~ 436124 ~ 460-

-

3日目 対応ツープレート用2015 ~ 2575 ~ 235100 ~ 440150 ~ 470-

-

3日目 対応スリープレート用129 ~ 2049 ~ 17560 ~ 332100 ~ 3501 ~ 15

-

3日目 対応スリープレート用1612 ~ 2562 ~ 23070 ~ 436125 ~ 4601 ~ 15

-

3日目 対応スリープレート用2015 ~ 2575 ~ 235100 ~ 440150 ~ 4701 ~ 15

Loading...

  1. 1

規格表

型吊りバー -ツープレート用・スリープレート用-:関連画像
・規格表
最大型重量
N {kgf}
ATd1Bd2ℓ1型 式指定1mm単位
TypeMLECHS
2058 {210}303613131625KTA
(ツープレート用)
KTB
(スリープレート用)
12100350C+S+40≦E≦L/2 9209≦L-C-H≦20O<S≦15
(KTBのみ指定)
4312 {440}40521818203016124460C+S+50≦E≦L/2122512≦L-C-H≦25
5978 {610}45602222243520150470C+S+60≦E≦L/2152515≦L-C-H≦25
[ ! ] 最大型重量はL寸最長時、安全係数を10とみた場合の値です。最大型重量以下でお使いください。
• 荷重{kgf}=荷重N×0.101972
[ ! ] KTAのE寸法はS=0として計算してください。
• 使用ボルトはJIS B1176、またはJIS B1180の強度区分12.9または10.9のものをお使いください。


型 式¥基準単価 1~19本
TypeML100
150
L151
200
L201
250
L251
300
L301
350
L351
400
L401
450
L451
470
KTA123,3903,8603,9804,2104,340
165,4206,1106,7807,0608,0208,6809,3709,370
206,3707,0607,7308,4209,2409,78010,48010,860
KTB124,0804,5304,6604,8805,030
166,5207,1907,8808,1409,1109,78010,45010,450
207,7308,4209,0909,78010,60011,12011,84012,220

■数量スライド価格(1円未満切り捨て)
数 量1~1920~4950~99100~200表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期


500円/1本
ストークAは3本以上で1明細行あたり一律1,350円

使用例
