プラ型用部品技術窓口

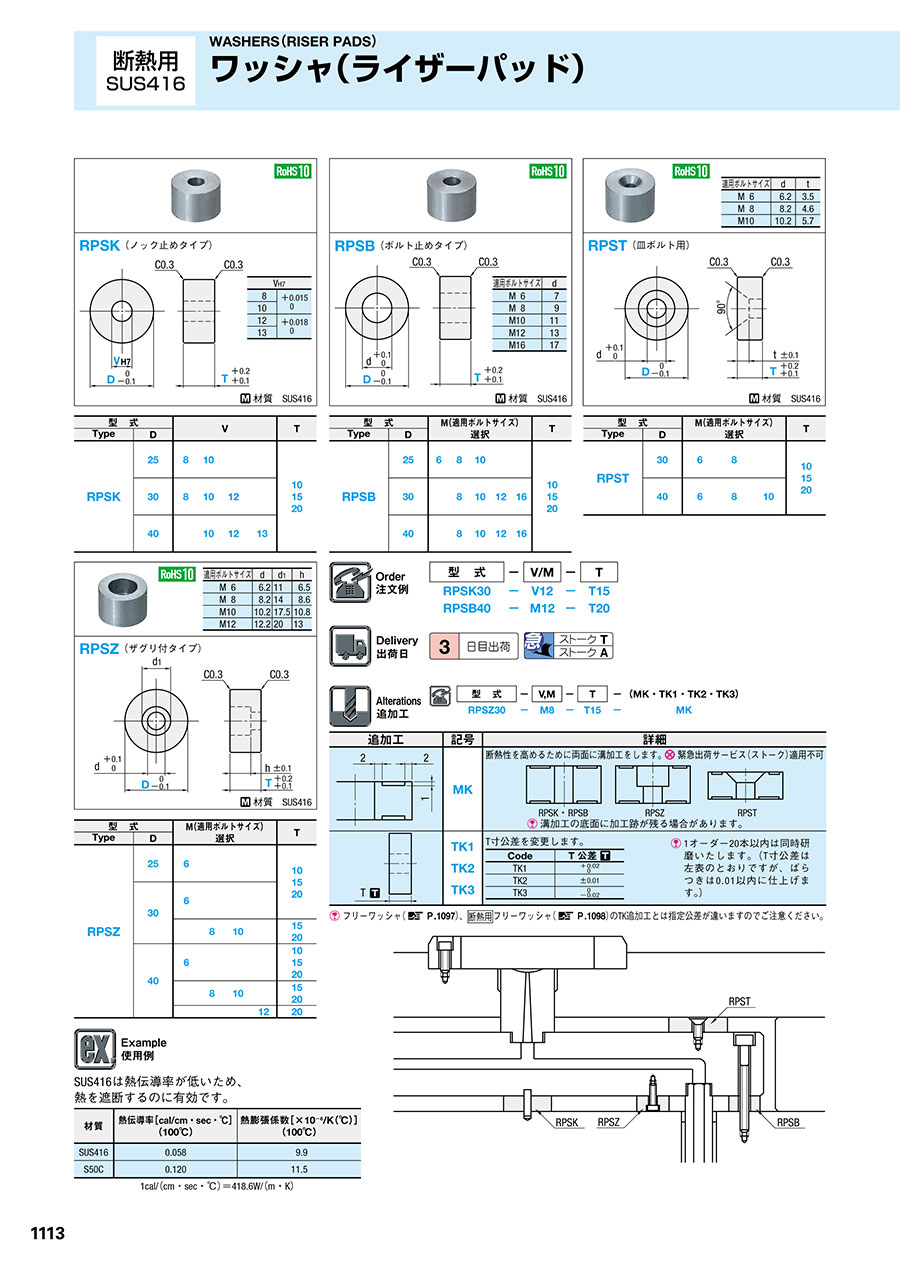

ワッシャ(断熱用) / (ライザーパッド)
- 通常単価(税別)
- -
- 税込単価
- -
断熱用のワッシャ（ライザーパッド）です。ステンレス鋼SUS416は熱伝導率が低...
詳細情報を確認する
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| VH7 | |
|---|---|
| 8 | +0.015 0 |
| 10 | |
| 12 | +0.018 0 |
| 13 | |
材質 SUS416
規格表
| 型 式 | V | T | ||||
|---|---|---|---|---|---|---|
| Type | D | |||||
| RPSK | 25 | 8 | 10 | 10 15 20 | ||
| 30 | 8 | 10 | 12 | |||
| 40 | 10 | 12 | 13 | |||
外形図・製品仕様
| 適用ボルトサイズ | d |
|---|---|
| M6 | 7 |
| M8 | 9 |
| M10 | 11 |
| M12 | 13 |
| M16 | 17 |
材質 SUS416
規格表
| 型 式 | M（適用ボルトサイズ） 選択 | T | |||||
|---|---|---|---|---|---|---|---|
| Type | D | ||||||
| RPSB | 25 | 6 | 8 | 10 | 10 15 20 | ||
| 30 | 8 | 10 | 12 | 16 | |||
| 40 | 8 | 10 | 12 | 16 | |||
外形図・製品仕様
| 適用ボルトサイズ | d | t |
|---|---|---|
| M6 | 6.2 | 3.5 |
| M8 | 8.2 | 4.6 |
| M10 | 10.2 | 5.7 |
材質 SUS416
規格表
| 型 式 | M（適用ボルトサイズ） 選択 | T | |||
|---|---|---|---|---|---|
| Type | D | ||||
| RPST | 30 | 6 | 8 | 10 15 20 | |
| 40 | 6 | 8 | 10 | ||
外形図・製品仕様
| 適用ボルトサイズ | d | d1 | h |
|---|---|---|---|
| M6 | 6.2 | 11 | 6.5 |
| M8 | 8.2 | 14 | 8.6 |
| M10 | 10.2 | 17.5 | 10.8 |
| M12 | 12.2 | 20 | 13 |
材質 SUS416
規格表
| 型 式 | M（適用ボルトサイズ） 選択 | T | ||||
|---|---|---|---|---|---|---|
| Type | D | |||||
| RPSZ | 25 | 6 | 10 15 20 | |||
| 30 | 6 | |||||
| 8 | 10 | 15 20 | ||||
| 40 | 6 | 10 15 20 | ||||
| 8 | 10 | 15 20 | ||||
| 12 | 20 | |||||
注文例
出荷日
追加工
フリーワッシャ（ P.1097）、断熱用フリーワッシャ（ P.1098）のTK追加工とは指定公差が違いますのでご注意ください。
関連情報
SUS416は熱伝導率が低いため、熱を遮断するのに有効です。
| 材質 | 熱伝導率［cal/cm・sec・℃］ （100℃） | 熱膨張係数［×10-6/K（℃）］ （100℃） |
|---|---|---|
| SUS416 | 0.058 | 9.9 |
| S50C | 0.120 | 11.5 |
1cal/（cm・sec・℃）＝418.6W/（m・K）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
ワッシャ(断熱用) / (ライザーパッド)のレビュー
金型
5
5.02022/04/14
この商品は金型に設置されているホットランダーのマニホールドに使用しました。ミスミ以外では丁度いいものがなく、カタログで探...もっと読む
1人が参考にしています。
