プラ型用部品技術窓口
フリーワッシャ -汎用・皿ボルト用・ザグリ用-
- 通常単価(税別)
- -
- 税込単価
- -
汎用・皿ボルト用・ザグリ用のフリーワッシャです。表面処理なし、無電解ニッケルメ...
詳細情報を確認する
未確定：候補が12型番あります。
商品情報

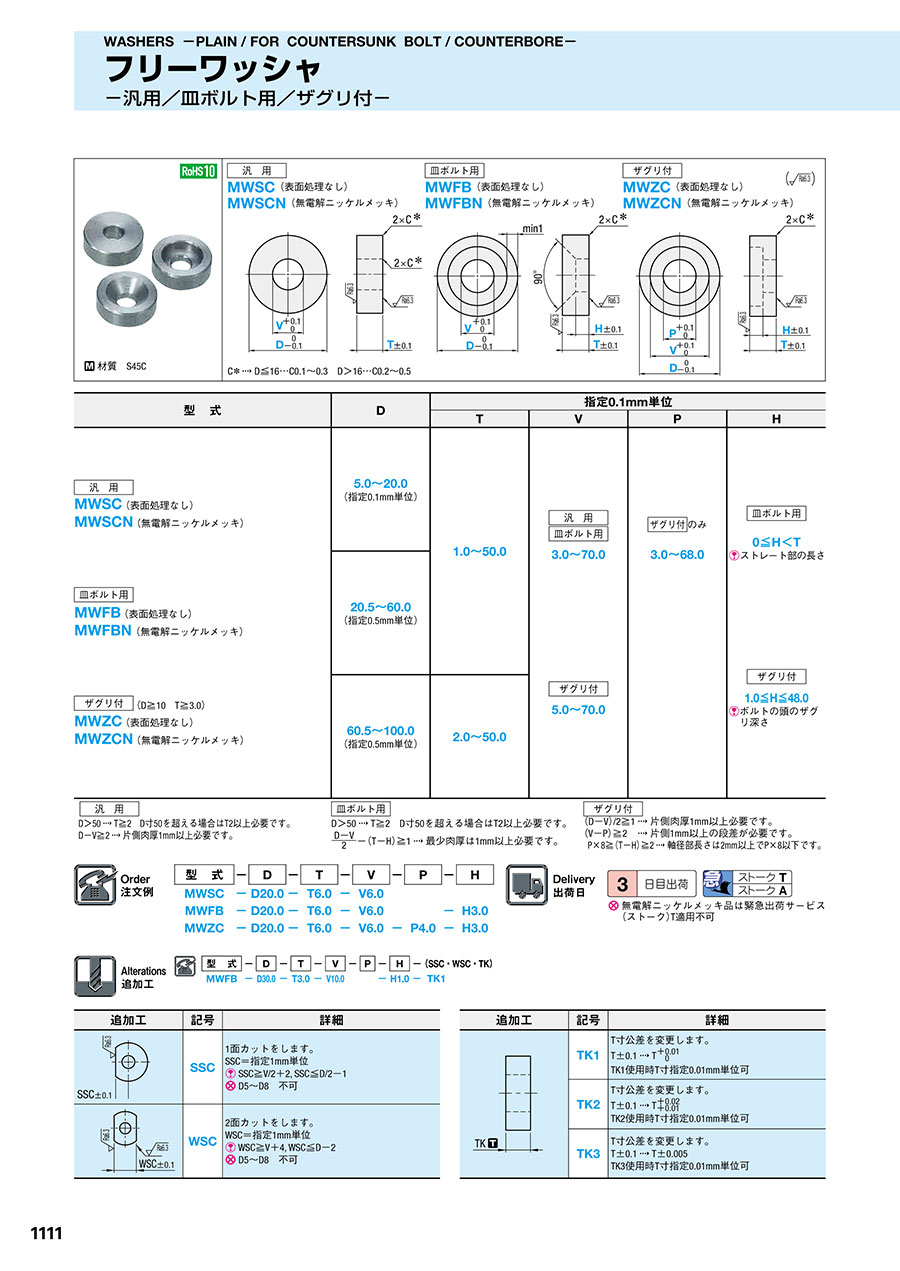

外形図・製品仕様
C※ D≦16…C0.1～0.3 D＞16…C0.2～0.5
材質 S45C
規格表
| 型 式 | D | 指定0.1mm単位 | ||||
|---|---|---|---|---|---|---|
| T | V | P | H | |||
MWSCN（無電解ニッケルメッキ）
MWFBN （無電解ニッケルメッキ）  （D≧10 T≧3.0）MWZC（表面処理なし） MWZCN（無電解ニッケルメッキ） | 5.0～20.0 （指定0.1mm単位） | 1.0～50.0 |
| のみ 3.0～68.0 |
ストレート部 | |
| 20.5～60.0 （指定0.5mm単位） | ||||||
| 60.5～100.0 （指定0.5mm単位） | 2.0～50.0 |
|
ボルトの頭のザグリ深さ | |||
|
|
| ||
| D＞50T≧2 D寸50を超える場合はT2以上必要です。 D-V≧2片側肉厚1mm以上必要です。 | D＞50T≧2 D寸50を超える場合はT2以上必要です。 -（T-H）≧1最少肉厚は1mm以上必要です。 | （D-V）/2≧1片側肉厚1mm以上必要です。 （V-P）≧2片側1mm以上の段差が必要です。 P×8≧（T-H）≧2軸径部長さは2mm以上で P×8以下です。 |
注文例
出荷日
無電解ニッケルメッキ品は緊急出荷サービス（ストーク）T適用不可
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
フリーワッシャ -汎用・皿ボルト用・ザグリ用-のレビュー
治具のクランプ
5
5.02019/06/10
エアーシリンダと併せて、クランプに利用しました。焼入れ品も欲しいところですが、無電解ニッケルメッキでも表面硬度は上がるの...もっと読む
1人が参考にしています。
プラ型
4
4.02018/02/28
形状、材質、表面処理等の選択肢が多いので助かっています。注文も1個単位で発注できるのでありがたいです。
1人が参考にしています。
パレットの高さ調整
4
4.02022/09/07
製作部品をこのフリーワッシャを使用することで既製品に切り替えることが出来た。強度が欲しかったのでニッケルメッキが選択でき...もっと読む
0人が参考にしています。
ワッシャ
4
4.02022/08/16
形状、材質、表面処理等の選択肢が多いので助かっています。
注文も1個単位で発注できるのでありがたいです。
もう少し大きい...もっと読む
0人が参考にしています。
ピンの長さ調整
5
5.02021/11/12
ピンの長さ調整に使用しています。このワッシャーをピン先端につけ、他部品と長さだしをしてから、正規のピンの長さを発注してい...もっと読む
0人が参考にしています。
