六角穴付ボルト -貫通穴タイプ-

通常単価(税別): 600円～1,290円

税込単価: 660円～1,419円

通常出荷日：在庫品1日目当日出荷可能

貫通穴タイプの六角穴付ボルトです。材質はクロモリ鋼です。黒色酸化被膜の表面処理を行っているため、耐食性...

詳細を確認

4.34.3

よく一緒に見られています

ミスミ

小頭六角穴付ボルト

通常価格(税別)： 190円 (税込価格：209円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

六角穴付皿ボルト -従来タイプ・JISタイプ- 【金型用標準部品】

通常価格(税別)： 308円 (税込価格：339円)

通常出荷日：在庫品1日目

ネジピッチ
並目

無料3D-CADライブラリー申し込み受付中

未確定 46 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

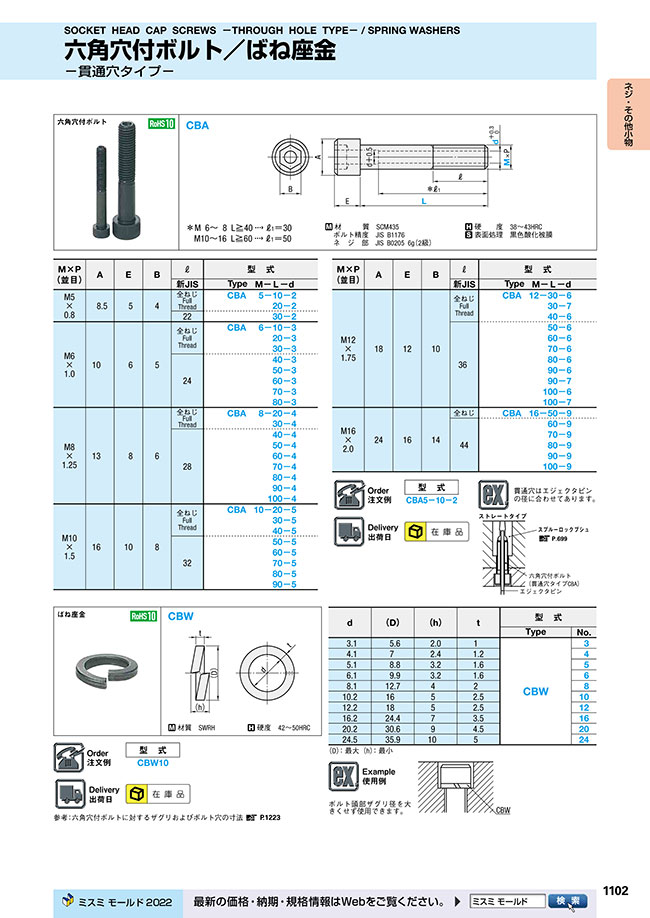

外形図・製品仕様

CBA

※M 6～ 8 L≧40 →ℓ₁＝30
M10～16 L≧60 →ℓ₁＝50

[ M ]	材質	SCM435
	ボルト精度	JIS B1176
	ネジ部	JIS B0205 6g（2級）
[ H ]	硬度	38～43HRC
[ S ]	表面処理	黒色酸化被膜

規格表

M×P （並目）	A	E	B	ℓ	型式
M×P （並目）	A	E	B	新JIS	Type M-L-d
M5 × 0.8	8.5	5	4	全ねじ Full Thread	CBA 5-10-2
				全ねじ Full Thread	20-2
				22	30-2
M6 × 1.0	10	6	5	全ねじ Full Thread	CBA 6-10-3
					20-3
					30-3
				24	40-3
					50-3
					60-3
					70-3
					80-3
M8 × 1.25	13	8	6	全ねじ Full Thread	CBA 8-20-4
				全ねじ Full Thread	30-4
				28	40-4
					50-4
					60-4
					70-4
					80-4
					90-4
					100-4
M10 × 1.5	16	10	8	全ねじ Full Thread	CBA 10-20-5
					30-5
					40-5
				32	50-5
					60-5
					70-5
					80-5
					90-5

M×P （並目）	A	E	B	ℓ	型式
M×P （並目）	A	E	B	新JIS	Type M-L-d
M12 × 1.75	18	12	10	全ねじ Full Thread	CBA 12-30-6
					30-7
					40-6
				36	50-6
					60-6
					70-6
					80-6
					80-7
					90-6
					90-7
					100-6
					100-7
M16 × 2.0	24	16	14	全ねじ	CBA 16-50-9
				44	60-9
					70-9
					80-9
					90-9
					100-9

注文例

型式

CBA5－10－2

出荷日

在庫品

使用例

貫通穴はエジェクタピンの径に合わせてあります。

>>こちら

>> P.699

商品TOP

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

M（呼び径）
- 5
- 6
- 8
- 10
- 12
- 16
ネジ部範囲
- 不完全ねじ部有
- 全ねじ
L（全長）(mm)
- 10
- 20
- 30
- 40
- 50
- 60
- 70
- 80
- 90
- 100
d(内径)(mm)
- 2
- 3
- 4
- 5
- 6
- 7
- 9
タイプ
- CBA
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

M（呼び径）

ネジ部範囲

L（全長）

(mm)

d(内径)

(mm)

RoHS?

最小発注数量

5	全ねじ	10	2	10	1個
5	全ねじ	20	2	10	1個
5	不完全ねじ部有	30	2	10	1個
6	全ねじ	10	3	10	1個
6	全ねじ	20	3	10	1個
6	全ねじ	30	3	10	1個
6	不完全ねじ部有	40	3	10	1個
6	不完全ねじ部有	50	3	10	1個
6	不完全ねじ部有	60	3	10	1個
6	不完全ねじ部有	70	3	10	1個
6	不完全ねじ部有	80	3	10	1個
8	全ねじ	20	4	10	1個
8	全ねじ	30	4	10	1個
8	不完全ねじ部有	40	4	10	1個
8	不完全ねじ部有	50	4	10	1個
8	不完全ねじ部有	60	4	10	1個
8	不完全ねじ部有	70	4	10	1個
8	不完全ねじ部有	80	4	10	1個
8	不完全ねじ部有	90	4	10	1個
8	不完全ねじ部有	100	4	10	1個
10	全ねじ	20	5	10	1個
10	全ねじ	30	5	10	1個
10	全ねじ	40	5	10	1個
10	不完全ねじ部有	50	5	10	1個
10	不完全ねじ部有	60	5	10	1個
10	不完全ねじ部有	70	5	10	1個
10	不完全ねじ部有	80	5	10	1個
10	不完全ねじ部有	90	5	10	1個
12	全ねじ	30	6	10	1個
12	全ねじ	30	7	10	1個
12	全ねじ	40	6	10	1個
12	不完全ねじ部有	50	6	10	1個
12	不完全ねじ部有	60	6	10	1個
12	不完全ねじ部有	70	6	10	1個
12	不完全ねじ部有	80	6	10	1個
12	不完全ねじ部有	80	7	10	1個
12	不完全ねじ部有	90	6	10	1個
12	不完全ねじ部有	90	7	10	1個
12	不完全ねじ部有	100	6	10	1個
12	不完全ねじ部有	100	7	10	1個
16	全ねじ	50	9	10	1個
16	不完全ねじ部有	60	9	10	1個
16	不完全ねじ部有	70	9	10	1個
16	不完全ねじ部有	80	9	10	1個
16	不完全ねじ部有	90	9	10	1個
16	不完全ねじ部有	100	9	10	1個

通常単価(税別) (税込単価)	通常出荷日

600円 ( 660円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能
770円 ( 847円 )	在庫品1日目当日出荷可能
830円 ( 913円 )	在庫品1日目当日出荷可能
900円 ( 990円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
900円 ( 990円 )	在庫品1日目当日出荷可能
970円 ( 1,067円 )	在庫品1日目当日出荷可能
1,040円 ( 1,144円 )	在庫品1日目当日出荷可能
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
670円 ( 737円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
850円 ( 935円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
970円 ( 1,067円 )	在庫品1日目当日出荷可能
1,040円 ( 1,144円 )	在庫品1日目当日出荷可能
1,110円 ( 1,221円 )	在庫品1日目当日出荷可能
750円 ( 825円 )	在庫品1日目当日出荷可能
750円 ( 825円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
860円 ( 946円 )	在庫品1日目当日出荷可能
930円 ( 1,023円 )	在庫品1日目当日出荷可能
990円 ( 1,089円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能
1,000円 ( 1,100円 )	在庫品1日目当日出荷可能
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能
1,140円 ( 1,254円 )	在庫品1日目当日出荷可能
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能
1,290円 ( 1,419円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

貫通穴タイプの六角穴付ボルトです。材質はクロモリ鋼です。黒色酸化被膜の表面処理を行っているため、耐食性・親和性が向上しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

六角穴付ボルト -貫通穴タイプ-のレビュー

4.3平均満足度：4.36件のレビュー

星5
50%
星4
33%
星3
17%
星2
0%
星1
0%

金型部品

満足度：5.02021/12/03

金型部品の交換用として購入しました。すぐに届いたので助かりました。

1人が参考にしています。

金型

満足度：5.02022/05/25

この商品は自社の金型に使用しています。長いタイプのボルトですが、今のところ何も不具合等なく使えています。六角レンチで締め...もっと読む

0人が参考にしています。

ガス抜き

満足度：3.02021/04/21

GASEXITの締め付け及びガス抜き兼用で使用したかったが M4サイズが無いのは非常に残念！

0人が参考にしています。

ボルト

満足度：4.02020/07/03

六角ボルトで指定できるので非常に助かります問題なく使えますね

0人が参考にしています。

製品の金型に組込んで使っています

満足度：5.02019/11/13

当社で客先より設計込みで製作を依頼された製品の金型に組込んで使用しました。ガス抜きを使ったり、エジェクタピンと組み合わせ...もっと読む

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品六角穴付ボルト -貫通穴タイプ-	六角穴付皿ボルト -従来タイプ・JISタイプ- 【金型用標準部品】	小頭六角穴付ボルト	コアピンホールドネジ -細目タイプ-	精級ショルダーボルト -L寸法指定-	位置決めボルト -並目タイプ・細目タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	600円-	308円 -	190円 -	110円 -	-	450円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	5日目	在庫品1日目
ネジピッチ	並目	並目	並目	細目	並目	-
