小頭六角穴付ボルト

小頭六角穴付ボルト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

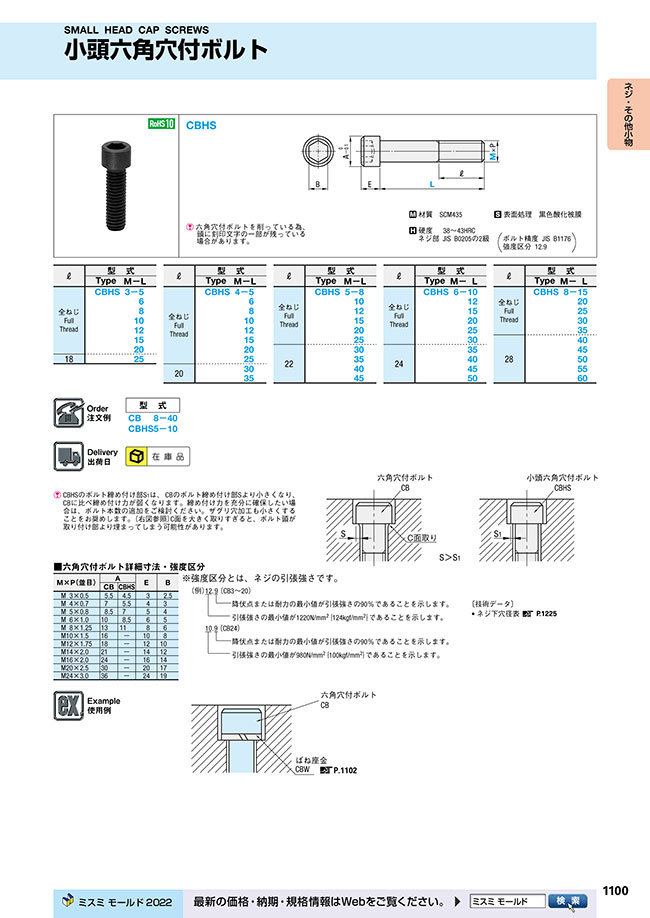

PDFP.1317

型番

商品を一つに絞り込むとこちらに型番が表示されます

材   質 SCM435
硬   度 38~43HRC
        ネジ部 JIS B0205の2級
表面処理 四三酸化鉄皮膜
        (Fe3O4)
(ボルト精度 JIS B1176
強度区分 12.9
)

小頭六角穴付ボルト:関連画像
六角穴付ボルトを削っている為頭に刻印文字の一部が残っている場合があります。
型番
CBHS3-5
CBHS3-6
CBHS3-8
CBHS3-10
CBHS3-12
CBHS3-15
CBHS3-20
CBHS3-25
CBHS4-5
CBHS4-6
CBHS4-8
CBHS4-10
CBHS4-12
CBHS4-15
CBHS4-20
CBHS4-25
CBHS4-30
CBHS4-35
CBHS5-8
CBHS5-10
CBHS5-12
CBHS5-15
CBHS5-20
CBHS5-25
CBHS5-30
CBHS5-35
CBHS5-40
CBHS5-45
CBHS6-10
CBHS6-12
CBHS6-15
CBHS6-20
CBHS6-25
CBHS6-30
CBHS6-35
CBHS6-40
CBHS6-45
CBHS6-50
CBHS8-15
CBHS8-20
CBHS8-25
CBHS8-30
CBHS8-35
CBHS8-40
CBHS8-45
CBHS8-50
CBHS8-55
CBHS8-60
型番通常単価スライド値引通常
出荷日
RoHSM(呼び径) ネジ部範囲 L(全長)
(mm)

190円

あり 在庫品1日目(当日可能) 対応3全ねじ5

190円

あり 在庫品1日目(当日可能) 対応3全ねじ6

190円

あり 在庫品1日目(当日可能) 対応3全ねじ8

190円

あり 在庫品1日目(当日可能) 対応3全ねじ10

200円

あり 在庫品1日目(当日可能) 対応3全ねじ12

200円

あり 在庫品1日目(当日可能) 対応3全ねじ15

200円

あり 在庫品1日目(当日可能) 対応3全ねじ20

200円

あり 在庫品1日目(当日可能) 対応3不完全ねじ部有25

190円

あり 在庫品1日目(当日可能) 対応4全ねじ5

190円

あり 在庫品1日目(当日可能) 対応4全ねじ6

190円

あり 在庫品1日目(当日可能) 対応4全ねじ8

190円

あり 在庫品1日目(当日可能) 対応4全ねじ10

200円

あり 在庫品1日目(当日可能) 対応4全ねじ12

200円

あり 在庫品1日目(当日可能) 対応4全ねじ15

200円

あり 在庫品1日目(当日可能) 対応4全ねじ20

210円

あり 在庫品1日目(当日可能) 対応4全ねじ25

210円

あり 在庫品1日目(当日可能) 対応4不完全ねじ部有30

210円

あり 在庫品1日目(当日可能) 対応4不完全ねじ部有35

200円

あり 在庫品1日目(当日可能) 対応5全ねじ8

200円

あり 在庫品1日目(当日可能) 対応5全ねじ10

200円

あり 在庫品1日目(当日可能) 対応5全ねじ12

200円

あり 在庫品1日目(当日可能) 対応5全ねじ15

200円

あり 在庫品1日目(当日可能) 対応5全ねじ20

215円

あり 在庫品1日目(当日可能) 対応5全ねじ25

215円

あり 在庫品1日目(当日可能) 対応5不完全ねじ部有30

220円

あり 在庫品1日目(当日可能) 対応5不完全ねじ部有35

220円

あり 在庫品1日目(当日可能) 対応5不完全ねじ部有40

220円

あり 在庫品1日目(当日可能) 対応5不完全ねじ部有45

205円

あり 在庫品1日目(当日可能) 対応6全ねじ10

205円

あり 在庫品1日目(当日可能) 対応6全ねじ12

205円

あり 在庫品1日目(当日可能) 対応6全ねじ15

215円

あり 在庫品1日目(当日可能) 対応6全ねじ20

215円

あり 在庫品1日目(当日可能) 対応6全ねじ25

220円

あり 在庫品1日目(当日可能) 対応6全ねじ30

220円

あり 在庫品1日目(当日可能) 対応6不完全ねじ部有35

225円

あり 在庫品1日目(当日可能) 対応6不完全ねじ部有40

225円

あり 在庫品1日目(当日可能) 対応6不完全ねじ部有45

230円

あり 在庫品1日目(当日可能) 対応6不完全ねじ部有50

215円

あり 在庫品1日目(当日可能) 対応8全ねじ15

215円

あり 在庫品1日目(当日可能) 対応8全ねじ20

215円

あり 在庫品1日目(当日可能) 対応8全ねじ25

220円

あり 在庫品1日目(当日可能) 対応8全ねじ30

225円

あり 在庫品1日目(当日可能) 対応8全ねじ35

225円

あり 在庫品1日目(当日可能) 対応8不完全ねじ部有40

230円

あり 在庫品1日目(当日可能) 対応8不完全ねじ部有45

230円

あり 在庫品1日目(当日可能) 対応8不完全ねじ部有50

230円

あり 在庫品1日目(当日可能) 対応8不完全ねじ部有55

230円

あり 在庫品1日目(当日可能) 対応8不完全ねじ部有60

Loading...

  1. 1

規格表

小頭六角穴付ボルト:関連画像
・規格表
型 式¥基準単価¥スライド単価
Type M-L1~19本 20~100
全ねじ
Full
Thread
CBHS 35190143
6
8
10
12200150
15
20
1825
全ねじ
Full
Thread
CBHS 45190143
6
8
10
12200150
15
20
25210158
2030
35

型 式¥基準単価¥スライド単価
Type M-L1~19本 20~100
全ねじ
Full
Thread
CBHS 58200150
10
12
15
20
25215161
2230
35220165
40
45

型 式¥基準単価¥スライド単価
Type M- L1~19本 20~100
全ねじ
Full
Thread
CBHS 6-10205154
12
15
20215161
25
30220165
2435
40225169
45
50230173

型 式¥基準単価¥スライド単価
Type M- L1~19本 20~100
全ねじ
Full
Thread
CBHS 8-15215161
20
25
30220165
35225169
2840
45230173
50
55
60
表示数量超えはWOSにてご確認ください。

数量区分標準対応
適用価格バラチャージ基準単価スライド値引
基準単価+500円/明細行価格表5%
表示数量超えはWOSにてご確認ください。

納期

仕様・概要

CBHSのボルト締め付け部S1は、 CBのボルト締め付け部Sより小さくなり、 CBに比べ締め付け力が弱くなります。締め付け力を充分に確保したい場合は、ボルト本数の追加をご検討下さい。ザグリ穴加工も小さくすることをお奨めします。(右図参照)C面を大きく取りすぎると、ボルト頭が取り付け部より埋まってしまう可能性があります。
小頭六角穴付ボルト:関連画像
■六角穴付ボルト詳細寸法・強度区分
M×P(並目)AEB
CBCBHS
M 3×0.55.54.532.5
M 4×0.775.543
M 5×0.88.5754
M 6×1.0108.565
M 8×1.25131186
M10×1.516108
M12×1.75181210
M16×2.0241614
M20×2.5302017
M24×3.0362419
※強度区分とは、ネジの引張強さです。
小頭六角穴付ボルト:関連画像
〔技術データ〕
・ネジ下穴径表 こちら


基本情報

ネジピッチ 並目
