冷却穴止め栓-一体型-
- 通常単価(税別)
- 350円～390円
- 税込単価
- 385円～429円
通常出荷日：在庫品1日目当日出荷可能
一体型の冷却止め栓です。冷却穴の内部に取り付け、冷却水の循環経路を塞ぐための部品です。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

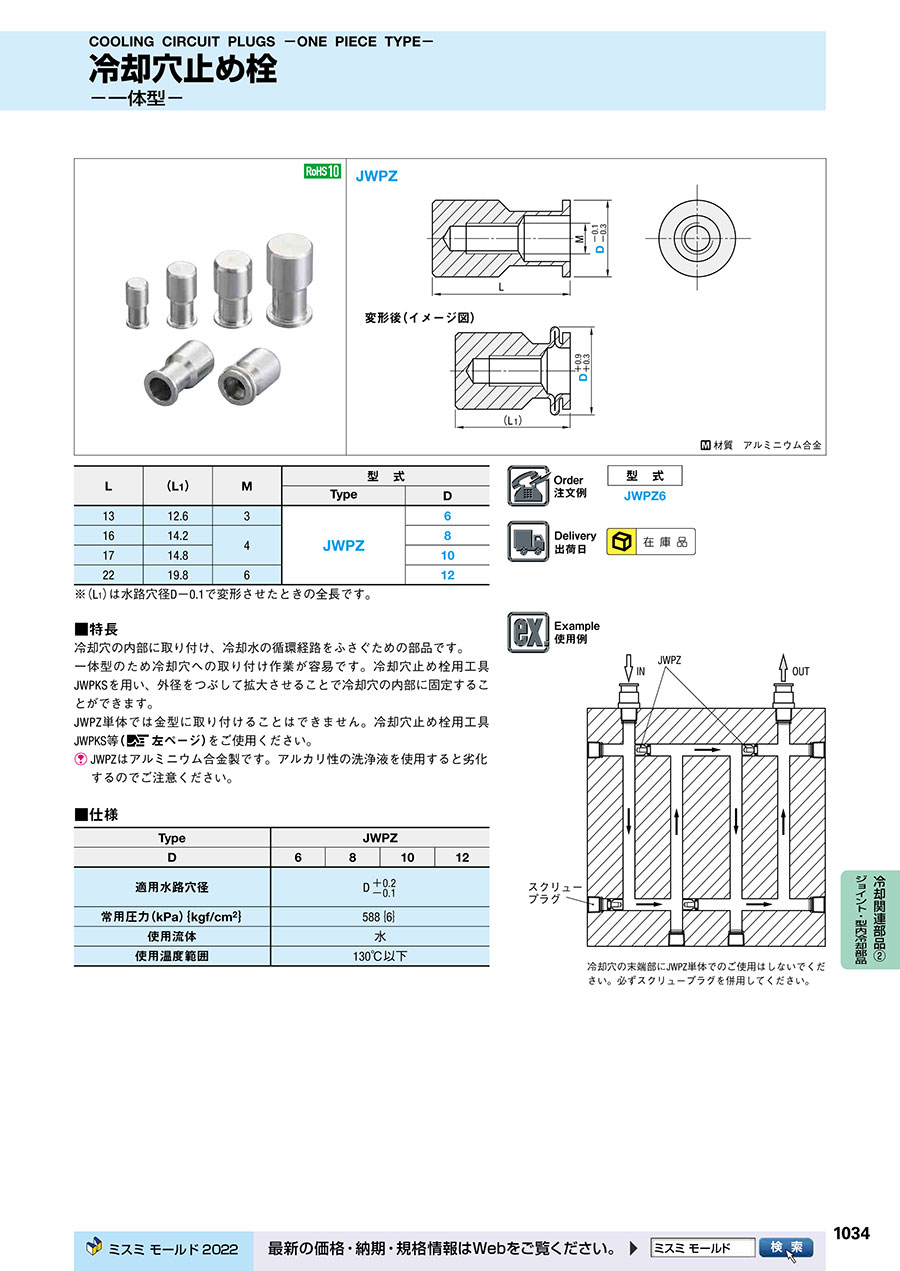

外形図・製品仕様
材質 アルミニウム合金
規格表
| L | （L1） | M | 型 式 | |
|---|---|---|---|---|
| Type | D | |||
| 13 | 12.6 | 3 | JWPZ | 6 |
| 16 | 14.2 | 4 | 8 | |
| 17 | 14.8 | 10 | ||
| 22 | 19.8 | 6 | 12 | |
※（L1）は水路穴径D-0.1で変形させたときの全長です。
■特長
冷却穴の内部に取り付け、冷却水の循環経路をふさぐための部品です。
一体型のため冷却穴への取り付け作業が容易です。冷却穴止め栓用工具JWPKSを用い、外径をつぶして拡大させることで冷却穴の内部に固定することができます。
JWPZ単体では金型に取り付けることはできません。冷却穴止め栓用工具JWPKS等（ P.1033）をご使用ください。
JWPZはアルミニウム合金製です。アルカリ性の洗浄液を使用すると劣化するのでご注意ください。
■仕様
| Type | JWPZ | |||
|---|---|---|---|---|
| D | 6 | 8 | 10 | 12 |
| 適用水路穴径 | D +0.2/-0.1 | |||
| 常用圧力（kPa）｛kgf/cm2｝ | 588｛6｝ | |||
| 使用流体 | 水 | |||
| 使用温度範囲 | 130℃以下 | |||
注文例
出荷日
関連情報
冷却穴の末端部にJWPZ単体でのご使用はしないでください。必ずスクリュープラグを併用してください。
カタログ
冷却穴止め栓-一体型-のレビュー
射出成形金型に使用しています
3
3.02023/11/21
射出成形金型の冷却用に使用しています。以前はねじ止めタイプのJWPを使っていました。冷却経路が複雑な場合、施工が大変なの...もっと読む
0人が参考にしています。
金型
4
4.02022/09/07
この商品は自社の金型に使用しています。今のところ水漏れ等もなく良いものだと思いますし、機能についても満足しています。取り...もっと読む
0人が参考にしています。
水冷回路を調整する為。
5
5.02018/05/30
類似品に「ＪＷＰ」がありますが、そちらは強い力をかけると砕けてしまいますが、これは破損もなく確実に栓をする事が出来ます。...もっと読む
0人が参考にしています。
