仕切り付ステンレスバッフル板 -テーパスクリューブラグ付き-

仕切り付ステンレスバッフル板 -テーパスクリューブラグ付き-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 仕切り付ステンレスバッフル板 -テーパスクリューブラグ付き-
  • 仕切り付ステンレスバッフル板 -テーパスクリューブラグ付き-
  • 仕切り付ステンレスバッフル板 -テーパスクリューブラグ付き-
  • 仕切り付ステンレスバッフル板 -テーパスクリューブラグ付き-
  • 仕切り付ステンレスバッフル板 -テーパスクリューブラグ付き-

PDFP.1245

型番

商品を一つに絞り込むとこちらに型番が表示されます

• ネジ部 JIS B0203 管用テーパネジR(PT)
材質 ステンレス(SUS304)
• 平板
材質 ステンレス(SUS304)
• 仕切り板
材質 ステンレス(SUS304)

仕切り付ステンレスバッフル板 -テーパスクリューブラグ付き-:関連画像
型番
BFPTP-S18-[100-600/10]-F[40-590/10]-S[30-560/10]
BFPTP-S20-[100-600/10]-F[40-590/10]-S[30-560/10]
BFPTP-S24-[100-600/10]-F[50-590/10]-S[40-560/10]
BFPTP-S30-[100-600/10]-F[50-590/10]-S[40-560/10]
BFPTP-W18-[100-600/10]-F[40-590/10]-S[30-560/10]
BFPTP-W20-[100-600/10]-F[40-590/10]-S[30-560/10]
BFPTP-W24-[100-600/10]-F[50-590/10]-S[40-560/10]
BFPTP-W30-[100-600/10]-F[50-590/10]-S[40-560/10]
型番通常単価最小発注数量スライド値引通常
出荷日
仕切り板 A寸法(幅)
(mm)
F(仕切り部分位置)
(mm)
L(全長)
(mm)
S(穴中心位置)
(mm)

-

1個 3日目 片側1840 ~ 590100 ~ 60030 ~ 560

-

1個 3日目 片側2040 ~ 590100 ~ 60030 ~ 560

-

1個 3日目 片側2450 ~ 590100 ~ 60040 ~ 560

-

1個 3日目 片側3050 ~ 590100 ~ 60040 ~ 560

-

1個 3日目 両側1840 ~ 590100 ~ 60030 ~ 560

-

1個 3日目 両側2040 ~ 590100 ~ 60030 ~ 560

-

1個 3日目 両側2450 ~ 590100 ~ 60040 ~ 560

-

1個 3日目 両側3050 ~ 590100 ~ 60040 ~ 560

Loading...

  1. 1

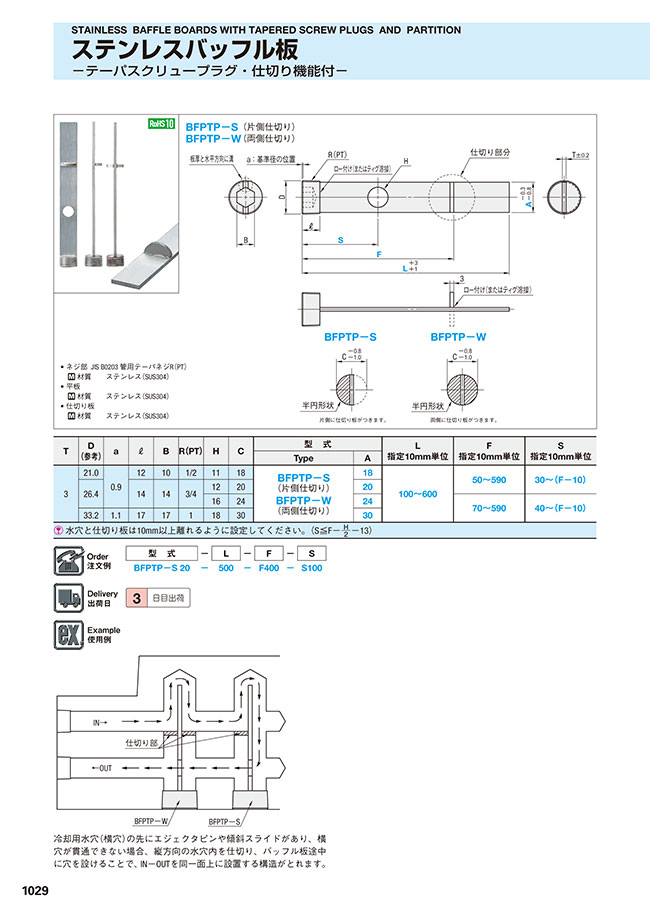

規格表

仕切り付ステンレスバッフル板 -テーパスクリューブラグ付き-:関連画像
・規格表
TD
(参考)
aBR(PT)HC型 式L
指定10mm単位
F
指定10mm単位
S
指定10mm単位
TypeA
321.00.912101/21118BFPTP-S
(片側仕切り)
BFPTP-W
(両側仕切り)
181006005059030~(F-10)
26.414143/4122020
1624246059040~(F-10)
33.21.117171183030
水穴と仕切り板は10mm以上離れるように設定してください。(S≦F-仕切り付ステンレスバッフル板 -テーパスクリューブラグ付き-:関連画像-13)


型 式¥基準単価 1~4本
TypeAL100150L160300L310450L460600
BFPTPS 181,3401,7901,9502,120
201,3601,8202,0002,180
241,9402,4102,5902,790
302,4802,9803,2203,450
BFPTPW 181,5902,0502,2102,380
201,6202,0802,2602,430
242,2102,6702,8603,060
302,7803,2703,5003,740

■数量スライド価格 (1円未満切り捨て)
数 量1~45~910~1415~20表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期




基本情報

材質 ステンレス テーパスクリュプラグ有無 形状 平板
