引張りチェーンホルダ

引張りチェーンホルダ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.1161

型番

商品を一つに絞り込むとこちらに型番が表示されます

材 質 S45C
表面処理 三価クロメート

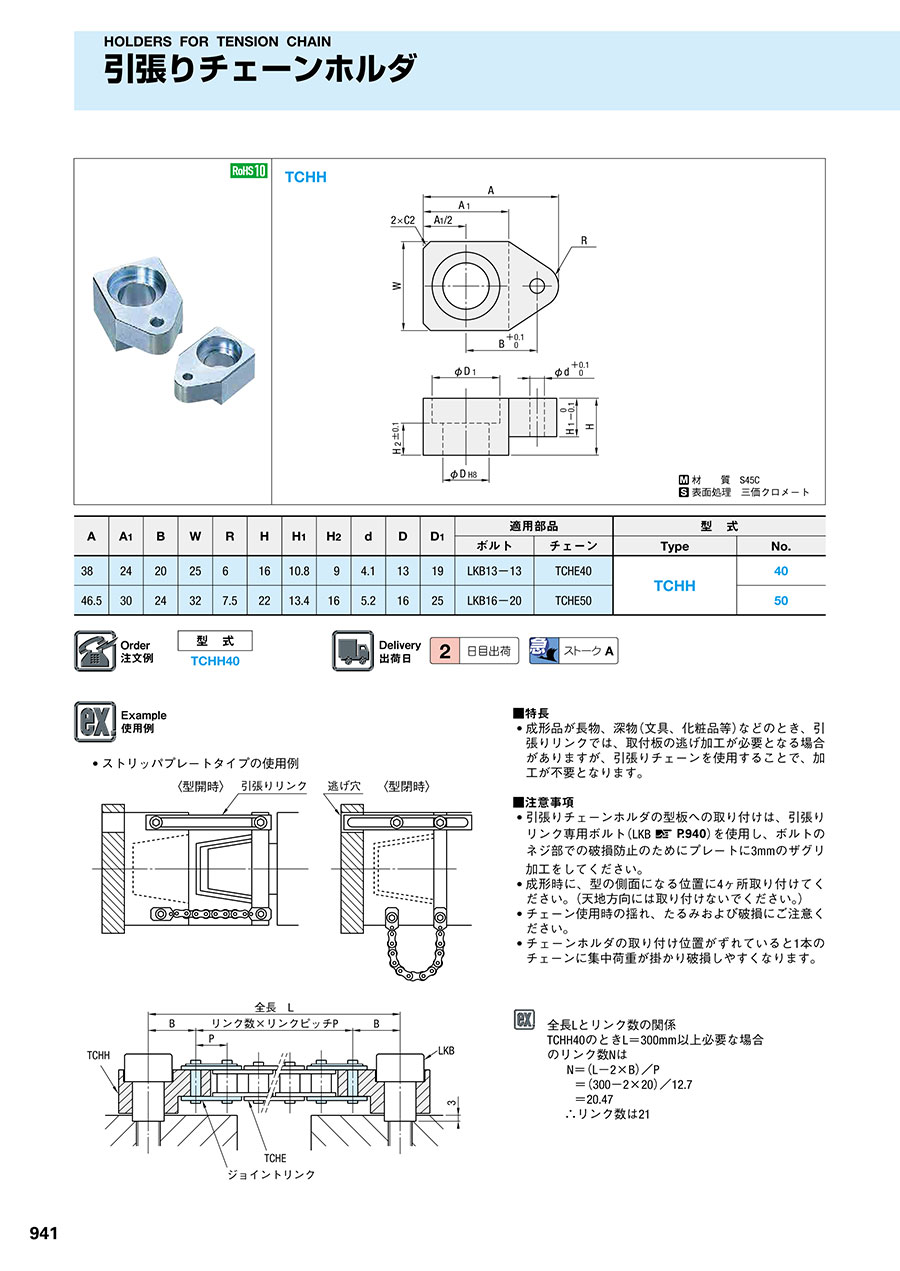

引張りチェーンホルダ:関連画像
型番
TCHH40
TCHH50
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS適用チェーンNo.
(mm)

800円

1個あり 2日目 対応40

960円

1個あり 2日目 対応50

Loading...

  1. 1

規格表

引張りチェーンホルダ:関連画像
・規格表
AA1BWRHH1H2dDD1適用部品型 式¥基準単価
ボルトチェーンTypeNo.1~8コ
3824202561610.8 94.11319LKB13ー13TCHE40TCHH 40800
46.53024327.52213.4165.21625LKB16ー20TCHE5050960

■数量スライド価格 (1円未満切り捨て)
数 量1~89~1920~3940~99表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期


500円/1本
3本以上で1明細行あたり一律1,350円

仕様・概要

■特長
  ・成形品が長物、深物(文具、化粧品等)などのとき、引張りリンクでは、取付板の逃げ加工が必要となる場合がありますが、引張りチェーンを使用することで、加工が不要となります。

■注意事項
  ・引張りチェーンホルダの型板への取り付けは、引張りリンク専用ボルト(LKB こちらこちらこちら)を使用し、ボルトのネジ部での破損防止のためにプレートに3mmのザグリ加工をしてください。
  ・成形時に、型の側面になる位置に4ヶ所取り付けてください。(天地方向には取り付けないでください。)
  ・チェーン使用時の揺れ、たるみ及び破損にご注意ください。
  ・チェーンホルダの取り付け位置がずれていると1本のチェーンに集中荷重が掛かり破損しやすくなります。

引張りチェーンホルダ:関連画像
全長Lとリンク数の関係
TCHH40のときL=300mm以上必要な場合のリンク数Nは
N=(L−2×B)/P
=(300−2×20)/12.7
=20.47
∴リンク数は21

使用例

• ストリッパプレートタイプの使用例
引張りチェーンホルダ:関連画像
