EPRSR-24V,EPRS-24VT用ケーブル
- 通常単価(税別)
- 1,820円～2,900円
- 税込単価
- 2,002円～3,190円
通常出荷日：3日目
エジェクタプレート戻り確認スイッチEPRSR-24V,EPRS-24VT用ケーブルです。
未確定：候補が76型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| 型式 | L | ||
|---|---|---|---|
| 指定100mm単位 | |||
| EPRSC | 500～8000 | ||
注文例
出荷日
追加工
関連情報
| ■特長 ■注意事項 | • 金型の交換時間の短縮が図れます。コネクタは接続スリーブを引くだけで取り外しが可能なワンタッチ式です。 ファイブキーにより手探りでも簡単に合わせることができます。 • ケーブルは耐油性、耐熱性、柔軟性材質を使用しており、UL・VW-1・C-UL・FT1難燃試験に合格しています。 • EPRSCはエジェクタプレート戻り確認スイッチ（EPRSー24VT）の専用ケーブルです。 他の用途には使用できません。 • コネクタの芯数は4ですが、ケーブルは3芯を使用しています。 | |
■結線図（コネクタ接合部から見た図） | ||
| ■コネクタ（ヒロセ製） | |
|---|---|
| 型式 | HR10A-7P-4S |
| ■ケーブル | |
| 型式 | UL2464TA |
| AWGサイズ | 24 |
| 芯数 | 3 |
| 線心外径 | 1.15mm |
| 使用温度 | 0～80℃ |
| 外径 | 4.4mm |
■コネクタの着脱方法
| 取り付け 取り付けコネクタの装着は、ゴム部を持ってレセプタクルのガイドに合わせて、押し込んで行います。 |
| 取り外し コネクタの接続スリーブを持ち真っ直ぐ引けば取り外しができます。 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,890円 ( 2,079円 ) | 3日目 |
1,900円 ( 2,090円 ) | 3日目 |
1,910円 ( 2,101円 ) | 3日目 |
1,930円 ( 2,123円 ) | 3日目 |
1,940円 ( 2,134円 ) | 3日目 |
1,950円 ( 2,145円 ) | 3日目 |
1,960円 ( 2,156円 ) | 3日目 |
2,000円 ( 2,200円 ) | 3日目 |
2,010円 ( 2,211円 ) | 3日目 |
2,020円 ( 2,222円 ) | 3日目 |
2,030円 ( 2,233円 ) | 3日目 |
2,040円 ( 2,244円 ) | 3日目 |
2,060円 ( 2,266円 ) | 3日目 |
2,070円 ( 2,277円 ) | 3日目 |
2,090円 ( 2,299円 ) | 3日目 |
2,100円 ( 2,310円 ) | 3日目 |
2,120円 ( 2,332円 ) | 3日目 |
2,130円 ( 2,343円 ) | 3日目 |
2,140円 ( 2,354円 ) | 3日目 |
2,150円 ( 2,365円 ) | 3日目 |
2,180円 ( 2,398円 ) | 3日目 |
2,190円 ( 2,409円 ) | 3日目 |
2,210円 ( 2,431円 ) | 3日目 |
2,220円 ( 2,442円 ) | 3日目 |
2,230円 ( 2,453円 ) | 3日目 |
2,250円 ( 2,475円 ) | 3日目 |
2,260円 ( 2,486円 ) | 3日目 |
2,280円 ( 2,508円 ) | 3日目 |
2,290円 ( 2,519円 ) | 3日目 |
2,310円 ( 2,541円 ) | 3日目 |
2,320円 ( 2,552円 ) | 3日目 |
2,330円 ( 2,563円 ) | 3日目 |
2,340円 ( 2,574円 ) | 3日目 |
2,350円 ( 2,585円 ) | 3日目 |
2,380円 ( 2,618円 ) | 3日目 |
2,390円 ( 2,629円 ) | 3日目 |
2,400円 ( 2,640円 ) | 3日目 |
2,420円 ( 2,662円 ) | 3日目 |
2,440円 ( 2,684円 ) | 3日目 |
2,450円 ( 2,695円 ) | 3日目 |
1,820円 ( 2,002円 ) | 3日目 |
2,470円 ( 2,717円 ) | 3日目 |
2,480円 ( 2,728円 ) | 3日目 |
2,500円 ( 2,750円 ) | 3日目 |
2,510円 ( 2,761円 ) | 3日目 |
2,520円 ( 2,772円 ) | 3日目 |
2,530円 ( 2,783円 ) | 3日目 |
2,540円 ( 2,794円 ) | 3日目 |
2,570円 ( 2,827円 ) | 3日目 |
2,580円 ( 2,838円 ) | 3日目 |
2,590円 ( 2,849円 ) | 3日目 |
1,830円 ( 2,013円 ) | 3日目 |
2,600円 ( 2,860円 ) | 3日目 |
2,630円 ( 2,893円 ) | 3日目 |
2,640円 ( 2,904円 ) | 3日目 |
2,650円 ( 2,915円 ) | 3日目 |
2,670円 ( 2,937円 ) | 3日目 |
2,690円 ( 2,959円 ) | 3日目 |
2,700円 ( 2,970円 ) | 3日目 |
2,710円 ( 2,981円 ) | 3日目 |

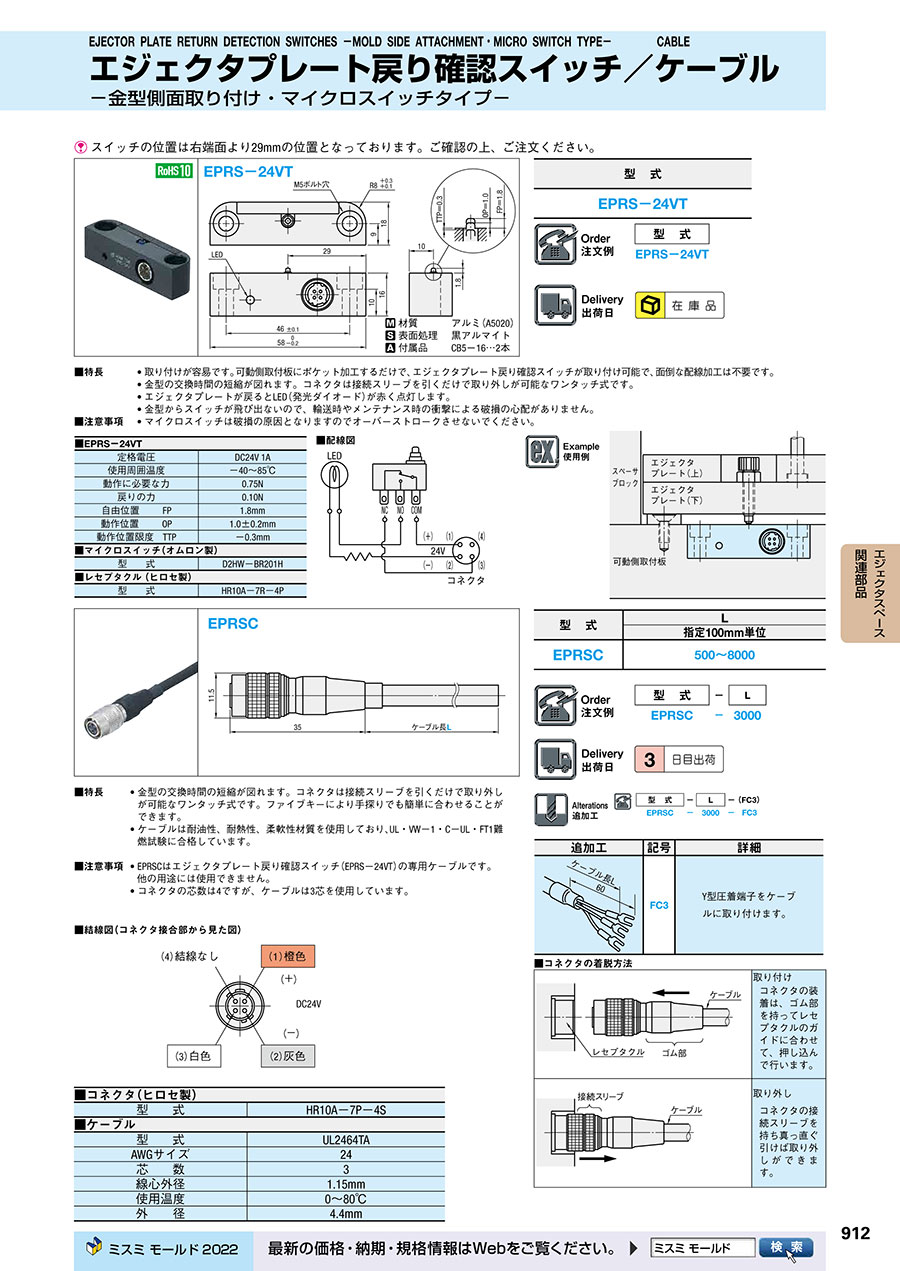

カタログ
