サポートピラ -ボルト穴タイプ-

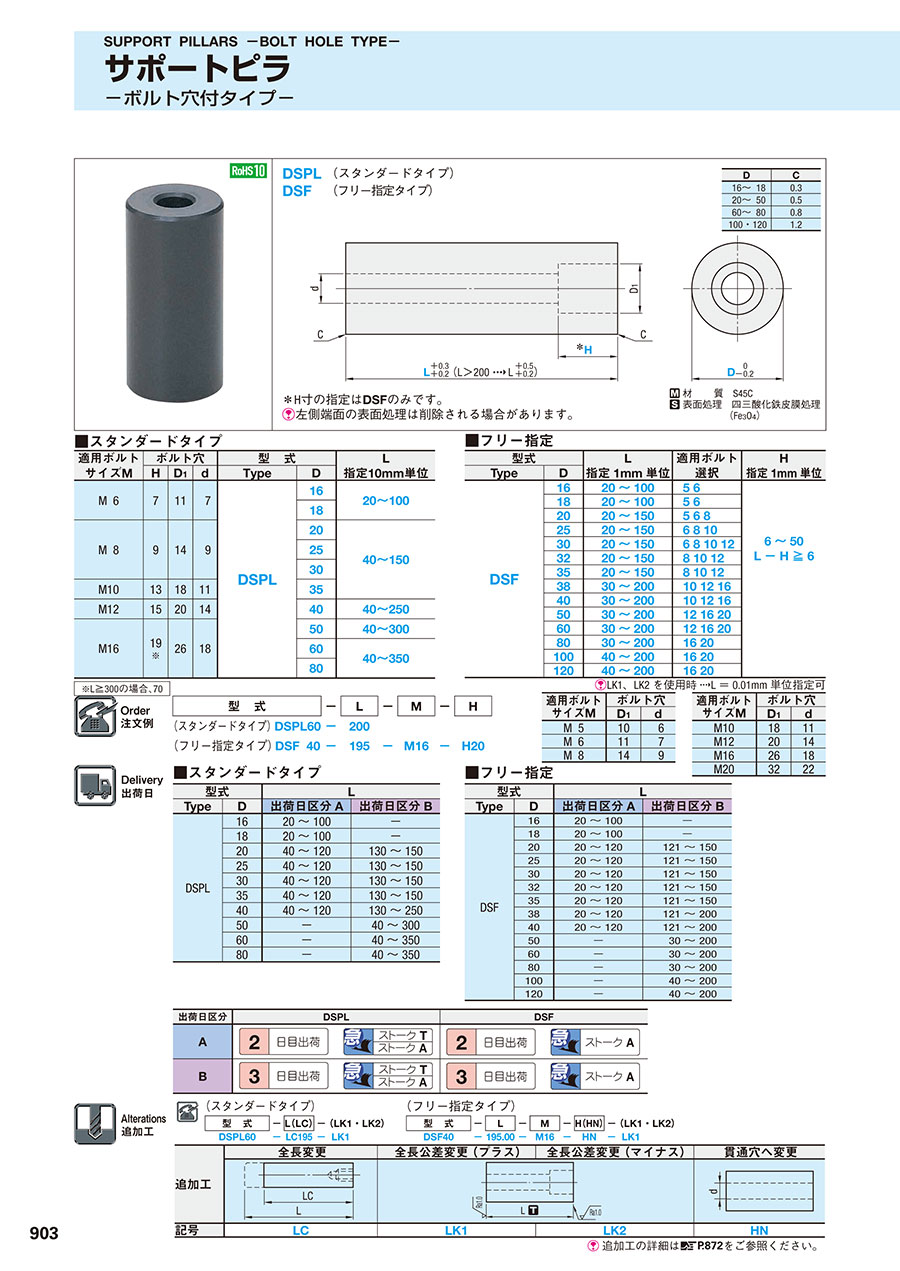

カタログ |P.903

4.3

平均満足度4.3

この商品のレビューをみる（13件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

サポートピラ -タップ付タイプ-

4.5

通常価格(税別)： 400円 (税込価格：440円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

サポートピラ -ノック穴付タイプ-

4.1

通常出荷日：2 日目

ボルト穴タイプのサポートピラとなります。材質はS45Cです。

詳細情報を確認する

形状タイプ
ボルト穴

無料3D-CADライブラリー申し込み受付中

未確定：候補が48型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

※H寸の指定はDSFのみです。
左側端面の表面処理は削除される場合があります。

D	C
16～18	0.3
20～50	0.5
60～80	0.8
100・120	1.2

材質	S45C
表面処理	四三酸化鉄皮膜処理
	（Fe₃O₄）

規格表

■スタンダードタイプ

適用ボルトサイズM	ボルト穴			型式		L 指定10mm単位
適用ボルトサイズM	H	D₁	d	Type	D	L 指定10mm単位
M 6	7	11	7	DSPL	16	20～100
M 6	7	11	7		18	20～100
M 8	9	14	9		20	40～150
					25
					30
M10	13	18	11		35
M12	15	20	14		40	40～250
M16	19 ※	26	18		50	40～300
					60	40～350
					80	40～350

※L≧300の場合、70

■フリー指定

型式		L 指定1mm単位	適用ボルト選択							H 指定1mm単位
Type	D	L 指定1mm単位	適用ボルト選択							H 指定1mm単位
DSF	16	20～100	5	6						6～50 L-H≧6
	18	20～100	5	6
	20	20～150	5	6	8
	25	20～150		6	8	10
	30	20～150		6	8	10	12
	32	20～150			8	10	12
	35	20～150			8	10	12
	38	30～200				10	12	16
	40	30～200				10	12	16
	50	30～200					12	16	20
	60	30～200					12	16	20
	80	30～200						16	20
	100	40～200						16	20
	120	40～200						16	20

LK1、LK2 を使用時L ＝ 0.01mm 単位指定可

適用ボルトサイズM	ボルト穴
適用ボルトサイズM	D₁	d
M 5	10	6
M 6	11	7
M 8	14	9
M10	18	11
M12	20	14
M16	26	18
M20	32	22

注文例

出荷日

■スタンダードタイプ

■フリー指定

型式		L
Type	D	出荷日区分A	出荷日区分B
DSPL	16	20～100	-
	18	20～100	-
	20	40～120	130～150
	25	40～120	130～150
	30	40～120	130～150
	35	40～120	130～150
	40	40～120	130～250
	50	-	40～300
	60	-	40～350
	80	-	40～350

型式		L
Type	D	出荷日区分A	出荷日区分B
DSF	16	20～100	-
	18	20～100	-
	20	20～120	121～150
	25	20～120	121～150
	30	20～120	121～150
	32	20～120	121～150
	35	20～120	121～150
	38	20～120	121～200
	40	20～120	121～200
	50	-	30～200
	60	-	30～200
	80	-	30～200
	100	-	40～200
	120	-	40～200

追加工

追加工の詳細は P.872をご参照ください。

型番リスト

表示件数

型番

DSF16-[20-100/1]-M[5,6]-H[6-50/1]

DSF16-[20-100/1]-M[5,6]-HN

DSF18-[20-100/1]-M[5,6]-H[6-50/1]

DSF18-[20-100/1]-M[5,6]-HN

DSF20-[20-150/1]-M[5,6,8]-H[6-50/1]

DSF20-[20-150/1]-M[5,6,8]-HN

DSF25-[20-150/1]-M[6,8,10]-H[6-50/1]

DSF25-[20-150/1]-M[6,8,10]-HN

DSF30-[20-150/1]-M[6,8,10,12]-H[6-50/1]

DSF30-[20-150/1]-M[6,8,10,12]-HN

DSF32-[20-150/1]-M[8,10,12]-H[6-50/1]

DSF32-[20-150/1]-M[8,10,12]-HN

DSF35-[20-150/1]-M[8,10,12]-H[6-50/1]

DSF35-[20-150/1]-M[8,10,12]-HN

DSF38-[30-200/1]-M[10,12,16]-H[6-50/1]

DSF38-[30-200/1]-M[10,12,16]-HN

DSF40-[30-200/1]-M[10,12,16]-H[6-50/1]

DSF40-[30-200/1]-M[10,12,16]-HN

DSF50-[30-200/1]-M[12,16,20]-H[6-50/1]

DSF50-[30-200/1]-M[12,16,20]-HN

DSF60-[30-200/1]-M[12,16,20]-H[6-50/1]

DSF60-[30-200/1]-M[12,16,20]-HN

DSF80-[30-200/1]-M[16,20]-H[6-50/1]

DSF80-[30-200/1]-M[16,20]-HN

DSF100-[40-200/1]-M[16,20]-H[6-50/1]

DSF100-[40-200/1]-M[16,20]-HN

DSF120-[40-200/1]-M[16,20]-H[6-50/1]

DSF120-[40-200/1]-M[16,20]-HN

D（軸径）

(mm)

L(全長)

(mm)

タイプ

H(ザグリ深さ)

(mm)

LC(全長変更)

(mm)

M(適用ボルトサイズ)

(mm)

貫通穴タイプに変更

RoHS?

最小発注数量

16	20 ～ 100	フリー指定タイプ	6 ～ 50	-	5 ～ 6	-	10	1個
16	20 ～ 100	フリー指定タイプ	-	-	5 ～ 6	HN	10	1個
18	20 ～ 100	フリー指定タイプ	6 ～ 50	-	5 ～ 6	-	10	1個
18	20 ～ 100	フリー指定タイプ	-	-	5 ～ 6	HN	10	1個
20	20 ～ 150	フリー指定タイプ	6 ～ 50	-	5 ～ 8	-	10	1個
20	20 ～ 150	フリー指定タイプ	-	-	5 ～ 8	HN	10	1個
25	20 ～ 150	フリー指定タイプ	6 ～ 50	-	6 ～ 10	-	10	1個
25	20 ～ 150	フリー指定タイプ	-	-	6 ～ 10	HN	10	1個
30	20 ～ 150	フリー指定タイプ	6 ～ 50	-	6 ～ 12	-	10	1個
30	20 ～ 150	フリー指定タイプ	-	-	6 ～ 12	HN	10	1個
32	20 ～ 150	フリー指定タイプ	6 ～ 50	-	8 ～ 12	-	10	1個
32	20 ～ 150	フリー指定タイプ	-	-	8 ～ 12	HN	10	1個
35	20 ～ 150	フリー指定タイプ	6 ～ 50	-	8 ～ 12	-	10	1個
35	20 ～ 150	フリー指定タイプ	-	-	8 ～ 12	HN	10	1個
38	30 ～ 200	フリー指定タイプ	6 ～ 50	-	10 ～ 16	-	10	1個
38	30 ～ 200	フリー指定タイプ	-	-	10 ～ 16	HN	10	1個
40	30 ～ 200	フリー指定タイプ	6 ～ 50	-	10 ～ 16	-	10	1個
40	30 ～ 200	フリー指定タイプ	-	-	10 ～ 16	HN	10	1個
50	30 ～ 200	フリー指定タイプ	6 ～ 50	-	12 ～ 20	-	10	1個
50	30 ～ 200	フリー指定タイプ	-	-	12 ～ 20	HN	10	1個
60	30 ～ 200	フリー指定タイプ	6 ～ 50	-	12 ～ 20	-	10	1個
60	30 ～ 200	フリー指定タイプ	-	-	12 ～ 20	HN	10	1個
80	30 ～ 200	フリー指定タイプ	6 ～ 50	-	16 ～ 20	-	10	1個
80	30 ～ 200	フリー指定タイプ	-	-	16 ～ 20	HN	10	1個
100	40 ～ 200	フリー指定タイプ	6 ～ 50	-	16 ～ 20	-	10	1個
100	40 ～ 200	フリー指定タイプ	-	-	16 ～ 20	HN	10	1個
120	40 ～ 200	フリー指定タイプ	6 ～ 50	-	16 ～ 20	-	10	1個
120	40 ～ 200	フリー指定タイプ	-	-	16 ～ 20	HN	10	1個
16	20 ～ 100	スタンダードタイプ	-	-	-	-	10	1個
16	-	スタンダードタイプ	-	20 ～ 99	-	-	10	1個
18	20 ～ 100	スタンダードタイプ	-	-	-	-	10	1個
18	-	スタンダードタイプ	-	20 ～ 99	-	-	10	1個
20	40 ～ 150	スタンダードタイプ	-	-	-	-	10	1個
20	-	スタンダードタイプ	-	40 ～ 149	-	-	10	1個
25	40 ～ 150	スタンダードタイプ	-	-	-	-	10	1個
25	-	スタンダードタイプ	-	40 ～ 149	-	-	10	1個
30	40 ～ 150	スタンダードタイプ	-	-	-	-	10	1個
30	-	スタンダードタイプ	-	40 ～ 149	-	-	10	1個
35	40 ～ 150	スタンダードタイプ	-	-	-	-	10	1個
35	-	スタンダードタイプ	-	40 ～ 149	-	-	10	1個
40	40 ～ 250	スタンダードタイプ	-	-	-	-	10	1個
40	-	スタンダードタイプ	-	40 ～ 249	-	-	10	1個
50	40 ～ 300	スタンダードタイプ	-	-	-	-	10	1個
50	-	スタンダードタイプ	-	40 ～ 299	-	-	10	1個
60	40 ～ 350	スタンダードタイプ	-	-	-	-	10	1個
60	-	スタンダードタイプ	-	40 ～ 349	-	-	10	1個
80	40 ～ 350	スタンダードタイプ	-	-	-	-	10	1個
80	-	スタンダードタイプ	-	40 ～ 349	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ボルト穴タイプのサポートピラとなります。材質はS45Cです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
