2段突出し用ユニット
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 12,470円～16,060円
- 税込単価
- 13,717円～17,666円
2段突出しユニットです。本商品は日本国内のみ、もしくは、一部の国、地域のみの取...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
こちらの商品は日本国内のみ、もしくは一部の国・地域のみの取り扱いとなります。
外形図・製品仕様
ノックピン1本
ノックピンは本体に組み込まれています。
| 本体 | ||
| 材質 | S45C | |
| 表面処理 | 四三酸化鉄皮膜 | |
| ローラ部 | ||
| 材質 | DIN 1.2510（SKS3相当） | |
| 硬度 | 53～57HRC | |
| 付属品 | 取付ボルト1本 |

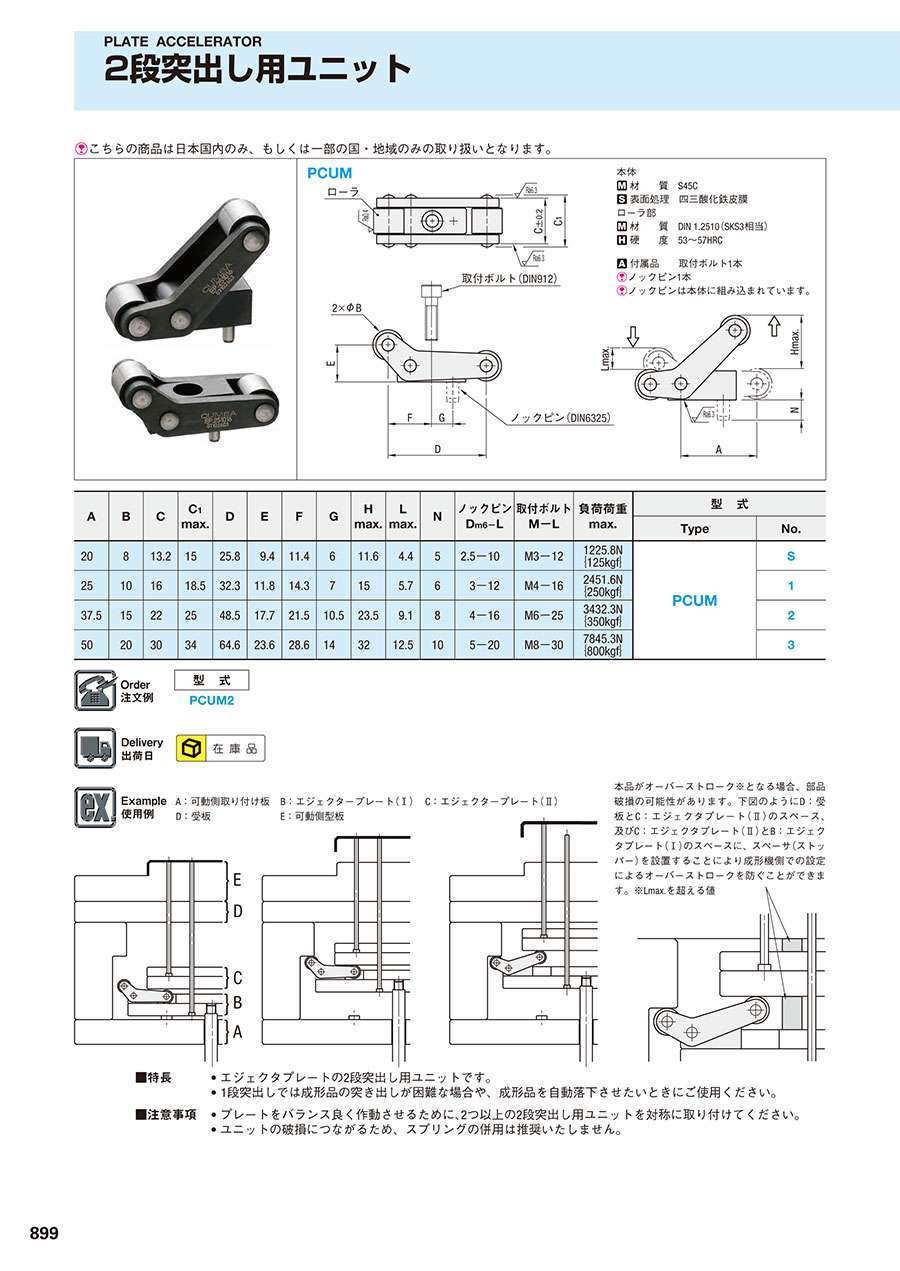

規格表
| A | B | C | C1 max. | D | E | F | G | H max. | L max. | N | ノックピン Dm6-L | 取付ボルト M-L | 負荷荷重 max. | 型 式 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | No. | ||||||||||||||
| 20 | 8 | 13.2 | 15 | 25.8 | 9.4 | 11.4 | 6 | 11.6 | 4.4 | 5 | 2.5-10 | M3-12 | 1225.8N ｛125kgf｝ | PCUM | S |
| 25 | 10 | 16 | 18.5 | 32.3 | 11.8 | 14.3 | 7 | 15 | 5.7 | 6 | 3-12 | M4-16 | 2451.6N ｛250kgf｝ | 1 | |
| 37.5 | 15 | 22 | 25 | 48.5 | 17.7 | 21.5 | 10.5 | 23.5 | 9.1 | 8 | 4-16 | M6-25 | 3432.3N ｛350kgf｝ | 2 | |
| 50 | 20 | 30 | 34 | 64.6 | 23.6 | 28.6 | 14 | 32 | 12.5 | 10 | 5-20 | M8-30 | 7845.3N ｛800kgf｝ | 3 | |
注文例
出荷日
関連情報
A：可動側取り付け板 B：エジェクタープレート（Ⅰ） C：エジェクタープレート（Ⅱ） D：受板 E：可動側型板
本品がオーバーストローク※となる場合、部品破損の可能
性があります。下図のようにD：受板とC：エジェクタプ
レート（Ⅱ）のスペース、及びC：エジェクタプレート
（Ⅱ）とB：エジェクタプレート（Ⅰ）のスペースに、ス
ペーサ（ストッパー）を設置することにより成形機側での
設定によるオーバーストロークを防ぐことができます。
※Lmax.を超える値
| ■特長 ■注意事項 | • エジェクタプレートの2段突出し用ユニットです。 • 1段突出しでは成形品の突き出しが困難な場合や、成形品を自動落下させたいときにご使用ください。 • プレートをバランス良く作動させるために、2つ以上の2段突出し用ユニットを対称に取り付けてください。 • ユニットの破損につながるため、スプリングの併用は推奨いたしません。 |
