中・大型用リターンピン -タップ付タイプ-

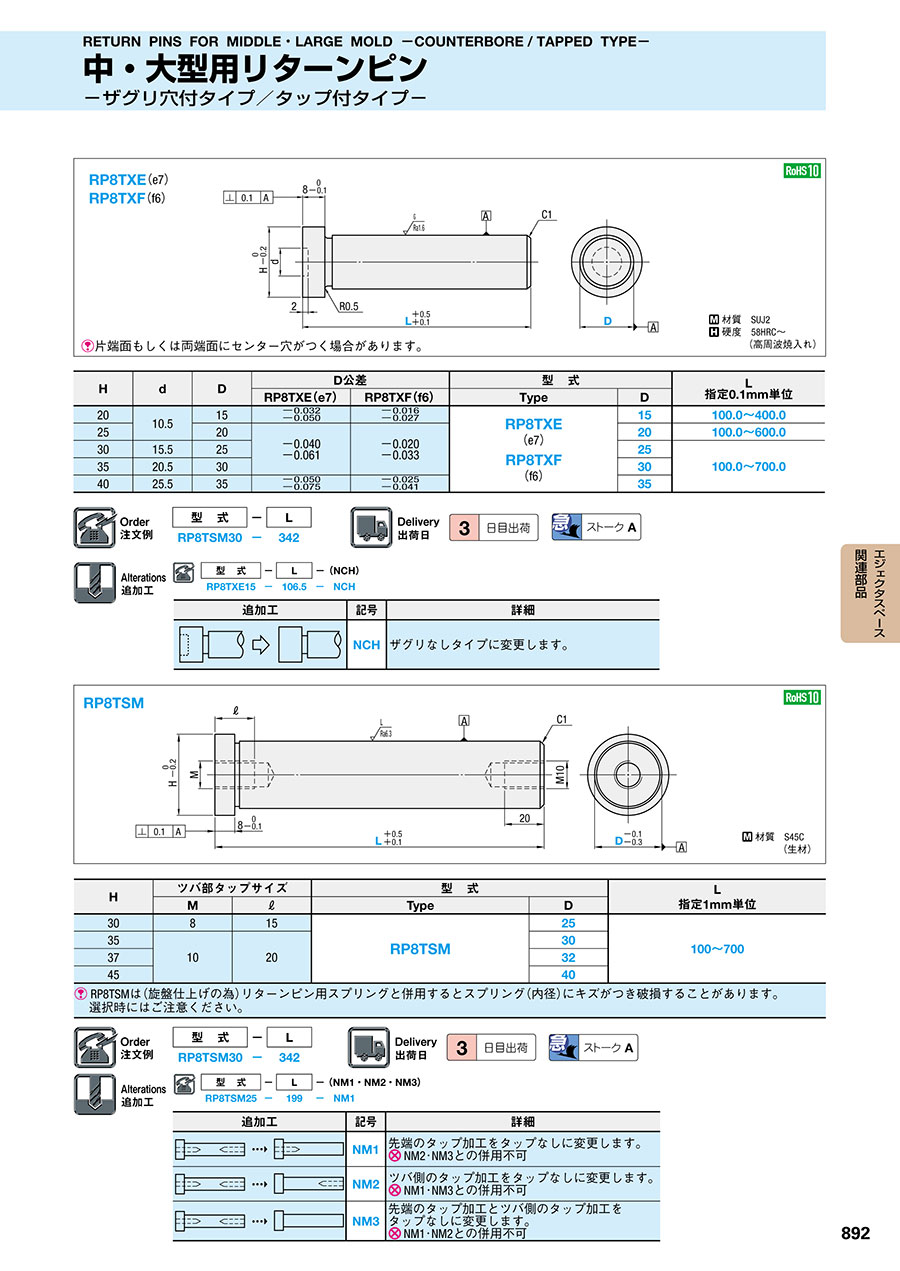

PDFP.1107

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 S45C
     (生材)
中・大型用リターンピン -タップ付タイプ-:関連画像
型番
RP8TSM25-[100-700/1]
RP8TSM30-[100-700/1]
RP8TSM32-[100-700/1]
RP8TSM40-[100-700/1]
型番通常単価スライド値引通常
出荷日
RoHSD(軸径)
(mm)
L(全長)
(mm)

-

3日目 対応25100 ~ 700

-

3日目 対応30100 ~ 700

-

3日目 対応32100 ~ 700

-

3日目 対応40100 ~ 700

Loading...

  1. 1

規格表

中・大型用リターンピン -タップ付タイプ-:関連画像
・規格表
Hツバ部タップサイズ型 式L
指定1mm単位
MTypeD
30815RP8TSM25100700
35102030100700
3732100700
4540100700
 RP8TSMは(旋盤仕上げの為)リターンピン用スプリングと併用するとスプリング(内径)にキズがつき破損することがあります。
選択時にはご注意ください。
D=30・32・40のL701以上は廃止いたしました。


型 式¥基準単価 1~9本
TypeDL
L100150L151200L201250L251300L301 350L351400L401450 L451500L501550L551600
RP8TSM252,0802,2602,4702,7003,1903,9904,7905,8106,8407,970
302,2202,4302,7102,9904,5905,2905,9906,7707,5508,910
322,5002,7903,5603,8504,8505,6706,5007,4408,37010,030
403,9604,2804,9905,4206,8407,7708,6909,55010,40011,900

型 式¥基準単価 1~9本
TypeDL
L601650L651700L701800L801900L9011000
RP8TSM259,0909,660
3010,26010,91011,540
3211,69012,51013,340
4013,40014,75016,10017,53019,670

■数量スライド価格 (1円未満切り捨て)
数 量1~910~1920~2930~50表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期


800円/1本
ストークAは3本以上で1明細行あたり一律2,160円

追加工

追加工価格も数量スライド適用 こちら
中・大型用リターンピン -タップ付タイプ-:関連画像


基本情報

形状タイプ 両面タップ付 t(ツバ厚)(mm) 8 ツバ直角度 0.1
D寸法公差 -0.1/-0.3
