プラ型用部品技術窓口
ボールリテーナ
- 通常単価(税別)
- 1,130円～7,790円
- 税込単価
- 1,243円～8,569円
通常出荷日：在庫品1日目当日出荷可能
ボールリテーナです。ボールが熱膨張するため100℃以下でご使用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

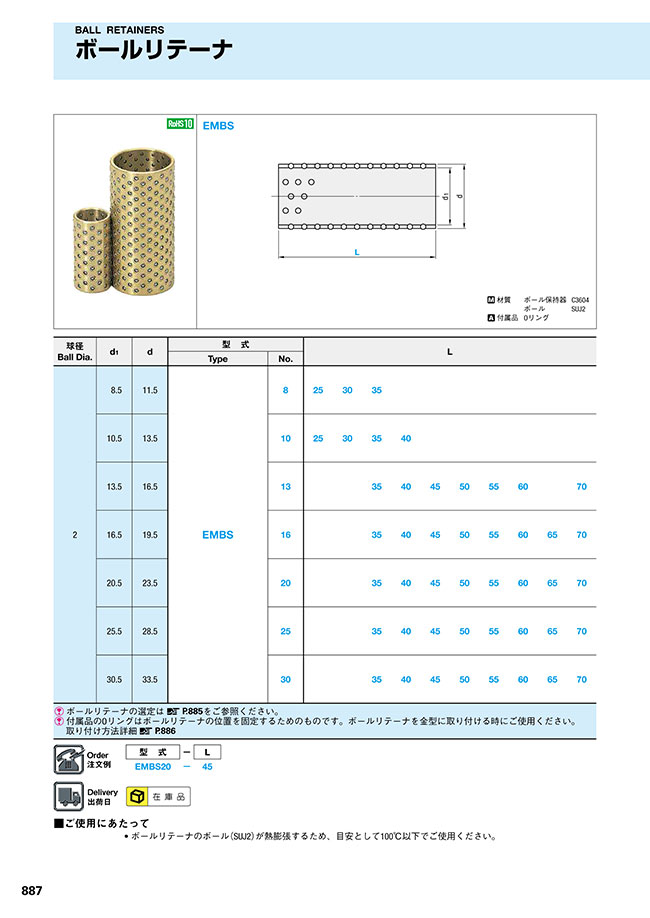

外形図・製品仕様
| 材質 | ボール保持器 C3604 |
| ボール SUJ2 | |
| 付属品 | Oリング |
規格表
| 球径 Ball Dia. | d1 | d | 型 式 | L | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | No. | |||||||||||||
| 2 | 8.5 | 11.5 | EMBS | 8 | 25 | 30 | 35 | |||||||
| 10.5 | 13.5 | 10 | 25 | 30 | 35 | 40 | ||||||||
| 13.5 | 16.5 | 13 | 35 | 40 | 45 | 50 | 55 | 60 | 70 | |||||
| 16.5 | 19.5 | 16 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | ||||
| 20.5 | 23.5 | 20 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | ||||
| 25.5 | 28.5 | 25 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | ||||
| 30.5 | 33.5 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | ||||
| ボールリテーナの選定は P.885をご参照ください。 付属品のOリングはボールリテーナの位置を固定するためのものです。ボールリテーナを金型に取り付ける時にご使用ください。取り付け方法詳細 P.886 | ||||||||||||||
注文例
出荷日
関連情報
■ご使用にあたって
• ボールリテーナのボール（SUJ2）が熱膨張するため、目安として100℃以下でご使用ください。
絞り込み条件：3 項目の仕様が未選択です
d（内径）(mm)
- 8.5
- 10.5
- 13.5
- 16.5
- 20.5
- 25.5
- 30.5
適用ガイドピン径(mm)
- 8
- 10
- 13
- 16
- 20
- 25
- 30
L(全長)(mm)
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
タイプ
- EMBS
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,400円 ( 1,540円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
1,580円 ( 1,738円 ) | 在庫品1日目当日出荷可能 |
1,580円 ( 1,738円 ) | 在庫品1日目当日出荷可能 |
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
1,790円 ( 1,969円 ) | 在庫品1日目当日出荷可能 |
1,790円 ( 1,969円 ) | 在庫品1日目当日出荷可能 |
2,110円 ( 2,321円 ) | 在庫品1日目当日出荷可能 |
2,110円 ( 2,321円 ) | 在庫品1日目当日出荷可能 |
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
1,840円 ( 2,024円 ) | 在庫品1日目当日出荷可能 |
1,840円 ( 2,024円 ) | 在庫品1日目当日出荷可能 |
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
2,560円 ( 2,816円 ) | 在庫品1日目当日出荷可能 |
2,560円 ( 2,816円 ) | 在庫品1日目当日出荷可能 |
2,950円 ( 3,245円 ) | 在庫品1日目当日出荷可能 |
2,950円 ( 3,245円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
2,640円 ( 2,904円 ) | 在庫品1日目当日出荷可能 |
2,640円 ( 2,904円 ) | 在庫品1日目当日出荷可能 |
3,080円 ( 3,388円 ) | 在庫品1日目当日出荷可能 |
3,080円 ( 3,388円 ) | 在庫品1日目当日出荷可能 |
3,560円 ( 3,916円 ) | 在庫品1日目当日出荷可能 |
3,560円 ( 3,916円 ) | 在庫品1日目当日出荷可能 |
2,740円 ( 3,014円 ) | 在庫品1日目当日出荷可能 |
2,740円 ( 3,014円 ) | 在庫品1日目当日出荷可能 |
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
3,880円 ( 4,268円 ) | 在庫品1日目当日出荷可能 |
3,880円 ( 4,268円 ) | 在庫品1日目当日出荷可能 |
4,460円 ( 4,906円 ) | 在庫品1日目当日出荷可能 |
4,460円 ( 4,906円 ) | 在庫品1日目当日出荷可能 |
4,430円 ( 4,873円 ) | 在庫品1日目当日出荷可能 |
4,430円 ( 4,873円 ) | 在庫品1日目当日出荷可能 |
5,300円 ( 5,830円 ) | 在庫品1日目当日出荷可能 |
5,300円 ( 5,830円 ) | 在庫品1日目当日出荷可能 |
6,360円 ( 6,996円 ) | 在庫品1日目当日出荷可能 |
6,360円 ( 6,996円 ) | 在庫品1日目当日出荷可能 |
7,790円 ( 8,569円 ) | 在庫品1日目当日出荷可能 |
7,790円 ( 8,569円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ボールリテーナです。ボールが熱膨張するため100℃以下でご使用ください。
ボールリテーナのレビュー
ガイド
4
4.02020/10/23
位置きめガイドも
含め
摺動もかなり良好に
エジェクタガイドで使用しました
1人が参考にしています。
摺動
4
4.02022/09/02
摺動がスム－ズに
なりかじりにて
摺動がおかしくなったり
とまる可能性がかなり減ります
0人が参考にしています。
金型に使用
3
3.02021/11/10
金型に使用しています。使用状況的には、何も問題なく使えています。他社品と比較等したことはありませんが、納期も早く、ミスミ...もっと読む
0人が参考にしています。
カード半裁用金型に使用
5
5.02020/03/30
メーカー純正のプラスチック製のリテーナーが破損した為、こちらに置き換えました。問題無く、スムーズに抵抗なく動きました。
0人が参考にしています。
打抜き部のボールブッシュとして使用
5
5.02019/03/06
ワークをパンチで打ち抜く部位に使用するので精度の高いものが必要でした。
実際動きも軽く、ガタも全く無いので満足しています...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QEMBS（ボールリテーナ） に使用するOリングの目的を教えて下さい。
A
ボールリテーナを金型に組み付ける際、エジェクタガイドピンへボールリテーナを固定する為に使用します。詳細はカタログP892に記載のボールリテーナ取り付け方法をご参照ください。
