精級エジェクタガイドピン -ボルト止めザグリ穴タイプ‐

PDFP.1089

型番

商品を一つに絞り込むとこちらに型番が表示されます

材 質 SUJ2
硬 度 58HRC~
      (高周波焼入)

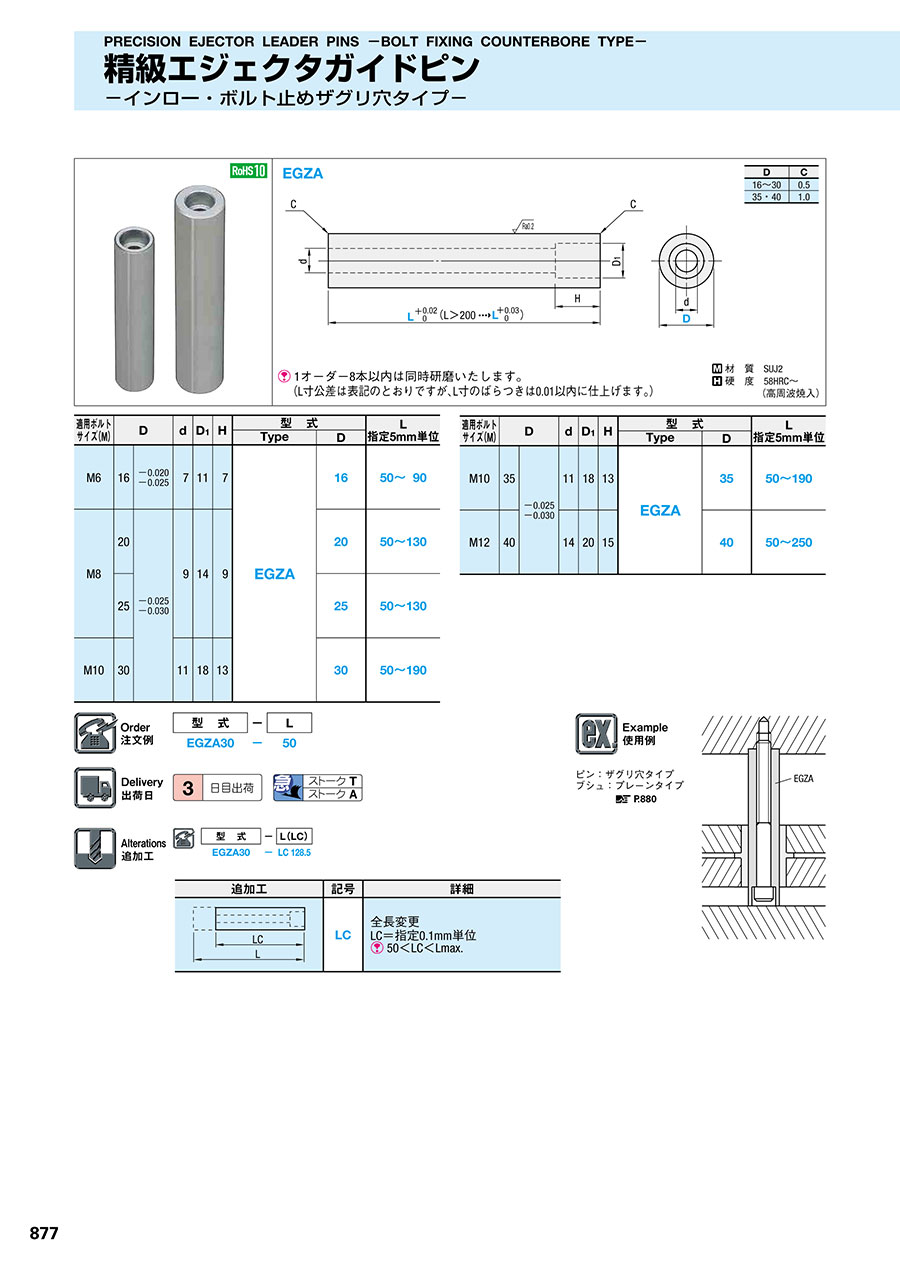

精級エジェクタガイドピン -ボルト止めザグリ穴タイプ‐:関連画像
D C
16~30 0.5
35 ・40 1.0
1オーダー8本以内は同時研磨致します。
(L寸法公差は表記のとおりですが、L寸法のバラツキは0.01以内に仕上げます。)

型番
EGZA16-[50-90/5]
EGZA16-LC[50.1-89.9/0.1]
EGZA20-[50-130/5]
EGZA20-LC[50.1-129.9/0.1]
EGZA25-[50-130/5]
EGZA25-LC[50.1-129.9/0.1]
EGZA30-[50-190/5]
EGZA30-LC[50.1-189.9/0.1]
EGZA35-[50-190/5]
EGZA35-LC[50.1-189.9/0.1]
EGZA40-[50-250/5]
EGZA40-LC[50.1-249.9/0.1]
型番通常単価スライド値引通常
出荷日
D(軸径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)

-

3日目 1650 ~ 90-

-

3日目 16-50.1 ~ 89.9

-

3日目 2050 ~ 130-

-

3日目 20-50.1 ~ 129.9

-

3日目 2550 ~ 130-

-

3日目 25-50.1 ~ 129.9

-

3日目 3050 ~ 190-

-

3日目 30-50.1 ~ 189.9

-

3日目 3550 ~ 190-

-

3日目 35-50.1 ~ 189.9

-

3日目 4050 ~ 250-

-

3日目 40-50.1 ~ 249.9

Loading...

  1. 1

規格表

精級エジェクタガイドピン -ボルト止めザグリ穴タイプ‐:関連画像
・規格表
適用ボルトサイズ(M)DdD1H型 式L
指定5mm単位
¥基準単価
TypeD1~9本
M616-0.020
-0.025
711 7EGZA 16 50 701,010
75 901,060
M820-0.025
-0.030
914 920 50 701,080
75 901,140
951101,190
1151301,310
2525 50 701,040
75 901,200
951101,350
1151301,470
M103011181330 50 701,640
75 901,750
951101,830
1151301,910
1351501,980
1551702,110
1751902,240

適用ボルトサイズ(M)DdD1H型 式L
指定5mm単位
¥基準単価
TypeD1~9本
M1035-0.025
-0.030
11 1813EGZA 35 50702,130
75902,210
951102,290
1151302,370
1351502,440
1551702,580
1751902,710
M124014201540 50702,290
75902,380
951102,450
1151302,520
1351502,580
1551702,740
1752002,890
2052253,200
2302503,790

■数量スライド価格 (1円未満切り捨て)
数 量1~910~1920~2930~50表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期


1,000円/1本
500円/1本
ストークAは3本以上で1明細行あたり一律1,350円

仕様・概要

精級エジェクタガイドピン -ボルト止めザグリ穴タイプ‐:関連画像
ピン:ザグリ穴タイプ
ブシュ:プレーンタイプ
こちら

追加工

追加工価格も数量スライド適用 こちら
精級エジェクタガイドピン -ボルト止めザグリ穴タイプ‐:関連画像



基本情報

商品タイプ ザグリ穴タイプ
