位置決めブロックセット -ストレートタイプ-

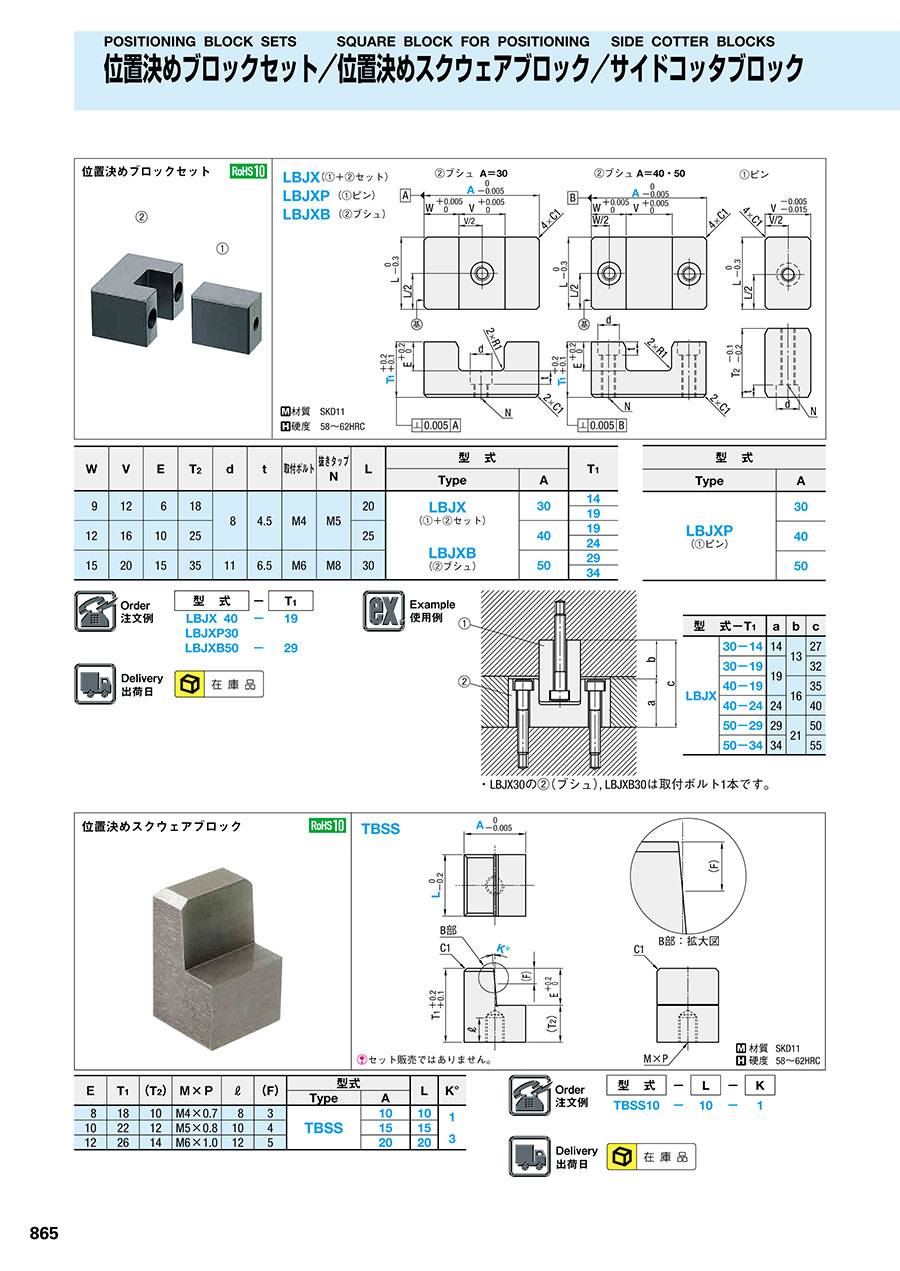

カタログ |P.865

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（4件）

通常単価(税別): 2,840円～10,150円

税込単価: 3,124円～11,165円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

サイドストレートブロックセット/サイド取付タイプ・油溝付サイド取付タイプ

3.9

通常価格(税別)： 5,540円 (税込価格：6,094円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めストレートブロックセット-PL面取付タイプ-

通常価格(税別)： 6,770円 (税込価格：7,447円)

通常出荷日：在庫品1日目

ストレートタイプの位置決めブロックセットです。材質はダイス鋼です。

詳細情報を確認する

形状タイプ
ブロック
テーパ or ストレート
ストレート形状
外径公差/外形公差
0/-0.005
ストレート形状のクリアランス
0.005～0.020

無料3D-CADライブラリー申し込み受付中

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質 SKD11
硬度 58～62HRC

規格表

W	V	E	T₂	d	t	取付ボルト	抜きタップ N	L	型式		T₁
W	V	E	T₂	d	t	取付ボルト	抜きタップ N	L	Type	A	T₁
9	12	6	18	8	4.5	M4	M5	20	LBJX （①+②セット） LBJXB （②ブシュ）	30	14
9	12	6	18					20		30	19
12	16	10	25					25		40	19
12	16	10	25					25		40	24
15	20	15	35	11	6.5	M6	M8	30		50	29
15	20	15	35	11	6.5	M6	M8	30		50	34

型式
Type		A
	LBJXP （①ピン）	30
		40
		50

注文例

出荷日

型番リスト

表示件数

型番

構成部品

A(外形)

(mm)

T1(ブシュ高さ)

(mm)

RoHS?

最小発注数量

[セット] セット(ピン+ブシュ)	30	14	10	1個
[セット] セット(ピン+ブシュ)	30	19	10	1個
[セット] セット(ピン+ブシュ)	40	19	10	1個
[セット] セット(ピン+ブシュ)	40	24	10	1個
[セット] セット(ピン+ブシュ)	50	29	10	1個
[セット] セット(ピン+ブシュ)	50	34	10	1個
ブシュ	30	14	10	1個
ブシュ	30	19	10	1個
ブシュ	40	19	10	1個
ブシュ	40	24	10	1個
ブシュ	50	29	10	1個
ブシュ	50	34	10	1個
ピン	30	-	10	1個
ピン	40	-	10	1個
ピン	50	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,800円 ( 7,480円 )	在庫品1日目当日出荷可能
7,290円 ( 8,019円 )	在庫品1日目当日出荷可能
8,570円 ( 9,427円 )	在庫品1日目当日出荷可能
9,170円 ( 10,087円 )	在庫品1日目当日出荷可能
9,490円 ( 10,439円 )	在庫品1日目当日出荷可能
10,150円 ( 11,165円 )	在庫品1日目当日出荷可能
5,620円 ( 6,182円 )	在庫品1日目当日出荷可能
5,990円 ( 6,589円 )	在庫品1日目当日出荷可能
6,490円 ( 7,139円 )	在庫品1日目当日出荷可能
6,620円 ( 7,282円 )	在庫品1日目当日出荷可能
6,830円 ( 7,513円 )	在庫品1日目当日出荷可能
7,350円 ( 8,085円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
3,470円 ( 3,817円 )	在庫品1日目当日出荷可能
4,150円 ( 4,565円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ストレートタイプの位置決めブロックセットです。材質はダイス鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

位置決めブロックセット -ストレートタイプ-のレビュー

4平均満足度：4.04件のレビュー

星5
25%
星4
50%
星3
25%
星2
0%
星1
0%

搬送設備に

満足度：5.02023/06/26

搬送設備の内のユニットの位置決めに使用。精度が良いので計算通りに出来ました。

0人が参考にしています。

角

満足度：4.02022/01/29

丸φいちきめよりも精度面でいいのでこちら重要な製品には使用します

0人が参考にしています。

位置決め

満足度：4.02021/03/27

位置決めが容易にできるので入れ子４方にかこうせずにすむので非常に楽です

0人が参考にしています。

プラスチック成型金型の位置決め

満足度：3.02019/10/08

品質・精度共に問題のない、良い商品だと思います。位置決めブロックは消耗品と考えており、定期的に交換をしますので価格がも...もっと読む

0人が参考にしています。
