サイドコッタブロック
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
キャビティ、コアの中に埋め込み可能な小型の位置決め部品のサイドコッタブロックです。
未確定：候補が25型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

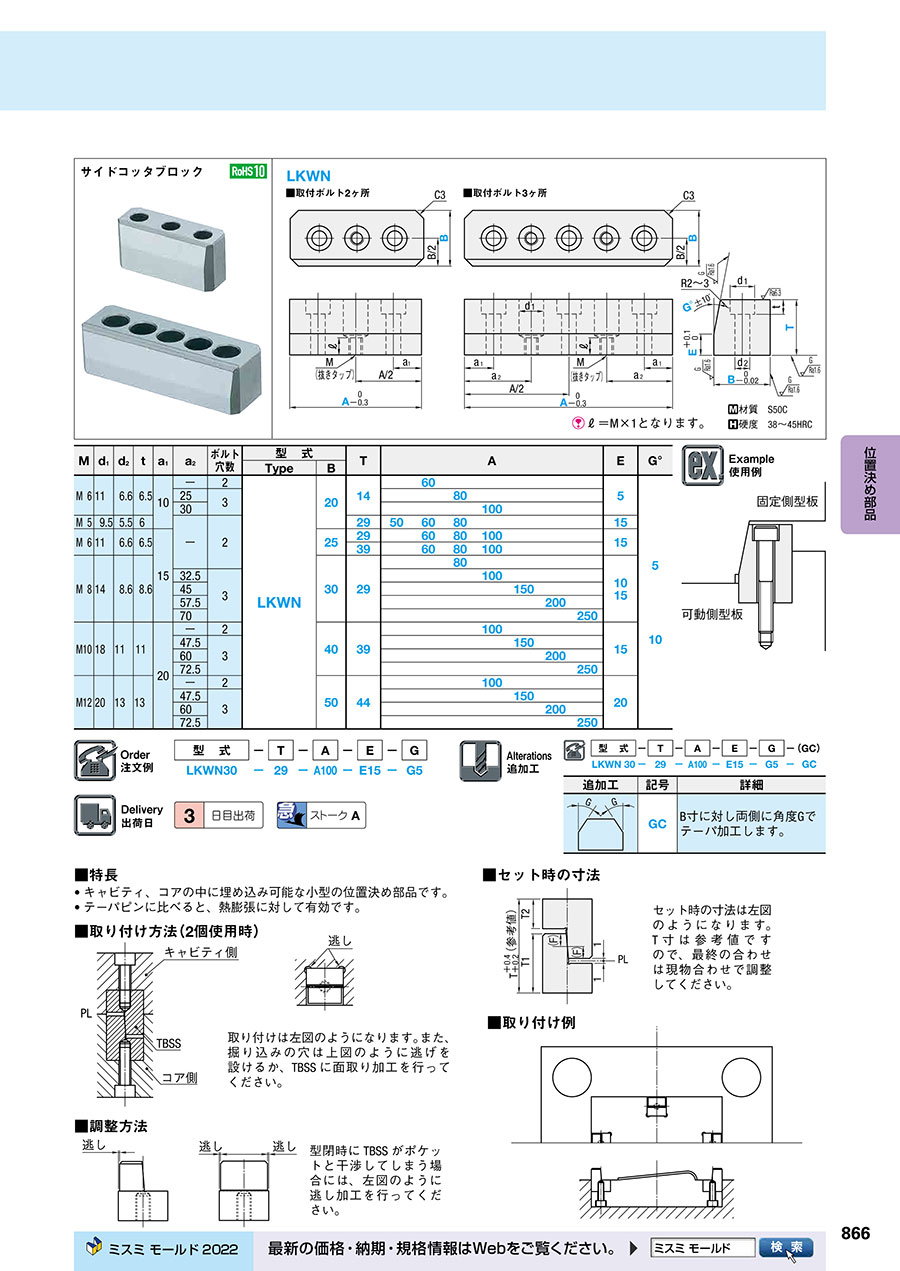

外形図・製品仕様
ℓ＝M×1となります。
材質 S50C
硬度 38～45HRC
規格表
| M | d1 | d2 | t | a1 | a2 | ボルト 穴数 | 型 式 | T | A | E | G° | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | B | |||||||||||||||||
| M6 | 11 | 6.6 | 6.5 | 10 | - | 2 | LKWN | 20 | 14 | 60 | 5 | 5 10 | ||||||
| 25 | 3 | 80 | ||||||||||||||||
| 30 | 100 | |||||||||||||||||
| M5 | 9.5 | 5.5 | 6 | - | 2 | 29 | 50 | 60 | 80 | 15 | ||||||||
| M6 | 11 | 6.6 | 6.5 | 15 | 25 | 29 | 60 | 80 | 100 | 15 | ||||||||
| 39 | 60 | 80 | 100 | |||||||||||||||
| M8 | 14 | 8.6 | 8.6 | 30 | 29 | 80 | 10 15 | |||||||||||
| 32.5 | 3 | 100 | ||||||||||||||||
| 45 | 150 | |||||||||||||||||
| 57.5 | 200 | |||||||||||||||||
| 70 | 250 | |||||||||||||||||
| M10 | 18 | 11 | 11 | 20 | - | 2 | 40 | 39 | 100 | 15 | ||||||||
| 47.5 | 3 | 150 | ||||||||||||||||
| 60 | 200 | |||||||||||||||||
| 72.5 | 250 | |||||||||||||||||
| M12 | 20 | 13 | 13 | - | 2 | 50 | 44 | 100 | 20 | |||||||||
| 47.5 | 3 | 150 | ||||||||||||||||
| 60 | 200 | |||||||||||||||||
| 72.5 | 250 | |||||||||||||||||
注文例
出荷日
追加工
関連情報
■特長
• キャビティ、コアの中に埋め込み可能な小型の位置決め部品です。
• テーパピンに比べると、熱膨張に対して有効です。
■取り付け方法（2個使用時）
|
|
| 取り付けは左図のようになります。 また、掘り込みの穴は上図のように逃げを 設けるか、TBSS に面取り加工を行ってください。 |
■調整方法
| 型閉時にTBSS がポケットと干渉してしまう場合には、 左図のように逃し加工を行ってください。 |
■セット時の寸法
| セット時の寸法は左図のようになります。 T 寸は参考値ですので、最終の合わせは現物合わせで調整してください。 |
■取り付け例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
サイドコッタブロックのレビュー
コッタ−
4
4.02020/12/26
金型のベ−スサイズが大きい場合
位置決めをつけておくと
破損防止になるので
便利です
2人が参考にしています。
位置
4
4.02021/03/28
位置決めが容易に
できます
長手がおおきい場合
ガイドピンがいがんだりするので
よいです
1人が参考にしています。
金型に使用しています
3
3.02021/03/04
設計を含めて受注し製作している樹脂を流す金型の位置決めとしてサイズ(長さ)が長い商品を使用しています。ミスミですと必要な...もっと読む
1人が参考にしています。
金型用
5
5.02023/02/24
自社の金型に組み込み位置合わせ用として使用しています。位置合わせが簡単にできて良いと感じています。以前からミスミにて金型...もっと読む
0人が参考にしています。
位置
4
4.02022/05/11
基準面の位置を
両方おさえておけば
何かと加工短縮のにはなります
0人が参考にしています。
