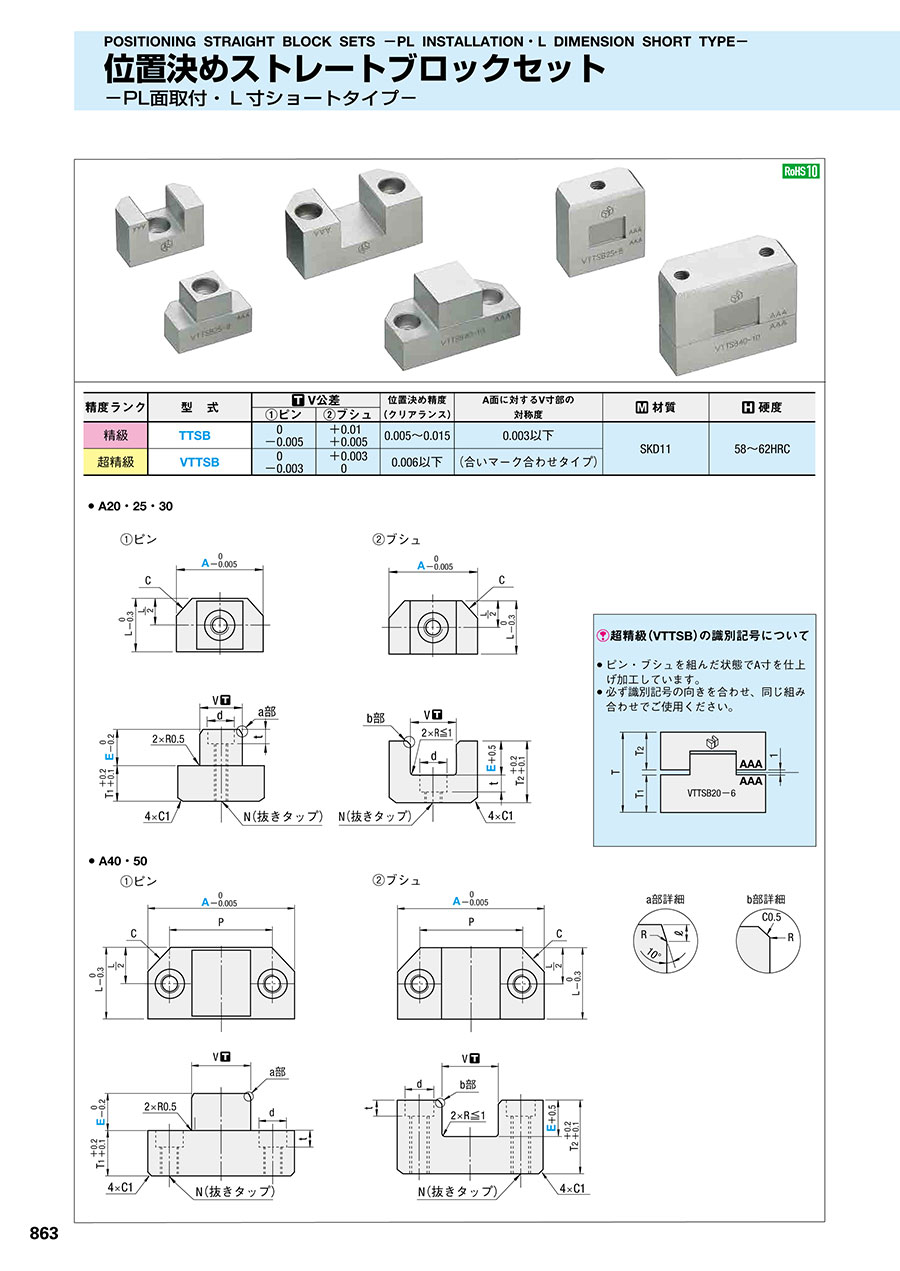

位置決めストレートブロックセット -PL面取付・L寸ショートタイプ-

位置決めストレートブロックセット -PL面取付・L寸ショートタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.1077

型番

商品を一つに絞り込むとこちらに型番が表示されます

・材質表
Group 型 式 V公差 位置決め精度
(クリアランス)
A面に対するV寸法部の
対称度
材質 硬度
①ピン ②ブシュ
精級 TTSB 0
-0.005
+0.01
+0.005
0.005~0.015 0.003以下 SKD11 58~62HRC
超精級 VTTSB 0
-0.003
+0.003
0
0.006以下 (合いマーク合わせタイプ)

位置決めストレートブロックセット -PL面取付・L寸ショートタイプ-:関連画像
超精級(VTTSB)の識別記号について

・ピン・ブシュを組んだ状態でA寸法を仕上げ加工しています。
・必ず識別記号の向きを合わせ、同じ組み合わせでご使用ください。
位置決めストレートブロックセット -PL面取付・L寸ショートタイプ-:関連画像
型番
TTSB20-6
TTSB25-8
TTSB30-8
TTSB40-10
TTSB40-15
TTSB50-15
VTTSB20-6
VTTSB25-8
VTTSB30-8
VTTSB40-10
VTTSB40-15
型番通常単価スライド値引通常
出荷日
RoHSストレート形状のクリアランス ストレート/テーパ部の対称度 A(外形)
(mm)
E(凸部長さ)
(mm)

6,700円

あり 在庫品1日目(当日可能) 対応0.005~0.0150.003以下206

6,970円

あり 在庫品1日目(当日可能) 対応0.005~0.0150.003以下258

7,810円

あり 在庫品1日目(当日可能) 対応0.005~0.0150.003以下308

8,930円

あり 在庫品1日目(当日可能) 対応0.005~0.0150.003以下4010

9,250円

あり 在庫品1日目(当日可能) 対応0.005~0.0150.003以下4015

11,480円

あり 在庫品1日目(当日可能) 対応0.005~0.0150.003以下5015

7,050円

あり 在庫品1日目(当日可能) 対応0~0.006合いマーク合わせ206

7,330円

あり 在庫品1日目(当日可能) 対応0~0.006合いマーク合わせ258

8,220円

あり 在庫品1日目(当日可能) 対応0~0.006合いマーク合わせ308

9,680円

あり 在庫品1日目(当日可能) 対応0~0.006合いマーク合わせ4010

9,980円

あり 在庫品1日目(当日可能) 対応0~0.006合いマーク合わせ4015

Loading...

  1. 1

規格表

位置決めストレートブロックセット -PL面取付・L寸ショートタイプ-:関連画像
・規格表
LTT1T2VCPボルト穴取付ボルト抜きタップ
N
型 式E
dtTypeA
1223 814100.546.53.5M3ボルトM4TTSB

VTTSB
20 6
1528101712184.5M4ボルトM525 8
630 8
2032121915284010
431725215
25462820359.55.5M5ボルトM6(50)15
A50は、精級TTSBのみの販売となります。



型 式E¥基準単価
TypeA1~9セット
TTSB 20 6 6,700
25 8 6,970
30 8 7,810
4010 8,930
15 9,250
501511,480

位置決めストレートブロックセット -PL面取付・L寸ショートタイプ-:関連画像
型 式E¥基準単価
TypeA1~9セット
VTTSB 20 67,050
25 87,330
30 88,220
40109,680
159,980

■数量スライド価格 (1円未満切り捨て)
数 量1~910~1920~29表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%

納期


使用例

位置決めストレートブロックセット類似商品 こちら

位置決めストレートブロックセット -PL面取付・L寸ショートタイプ-:関連画像

・コネクタや電子デバイス等の精密金型の位置決めに最適です。
・コアピン等がキャビティにインローする前に位置決めし、コアピンの摩耗や破損を防止することができます。
・クリアランスが非常に小さくなっておりますので、ガイドピンは精級をご使用ください。

■ご使用にあたって
・凸側、凹側がぶつかり合いますと破損の原因となりますので1mm程度あけてご使用ください。
・VTTSBは、ピン・ブシュのクリアランスが小さく、組み付けた状態で外形寸法(A寸法)を仕上げています。
 プレートの加工には充分ご注意ください。
・VTTSBは、 2色成形などのように金型を回転させ、ピン・ブシュが入れ替わる金型には使用できません。
E S
(有効保持長max.)
6 4.0
8 5.5
10 7.5
15 11.5

位置決めストレートブロックセット -PL面取付・L寸ショートタイプ-:関連画像


基本情報

構成部品 セット(ピン+ブシュ) 形状タイプ ブロック テーパ or ストレート ストレート形状
外径公差/外形公差 0/-0.005
