サイドストレートブロックセット/サイド取付タイプ・油溝付サイド取付タイプ

サイドストレートブロックセット/サイド取付タイプ・油溝付サイド取付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • サイドストレートブロックセット/サイド取付タイプ・油溝付サイド取付タイプ
  • サイドストレートブロックセット/サイド取付タイプ・油溝付サイド取付タイプ

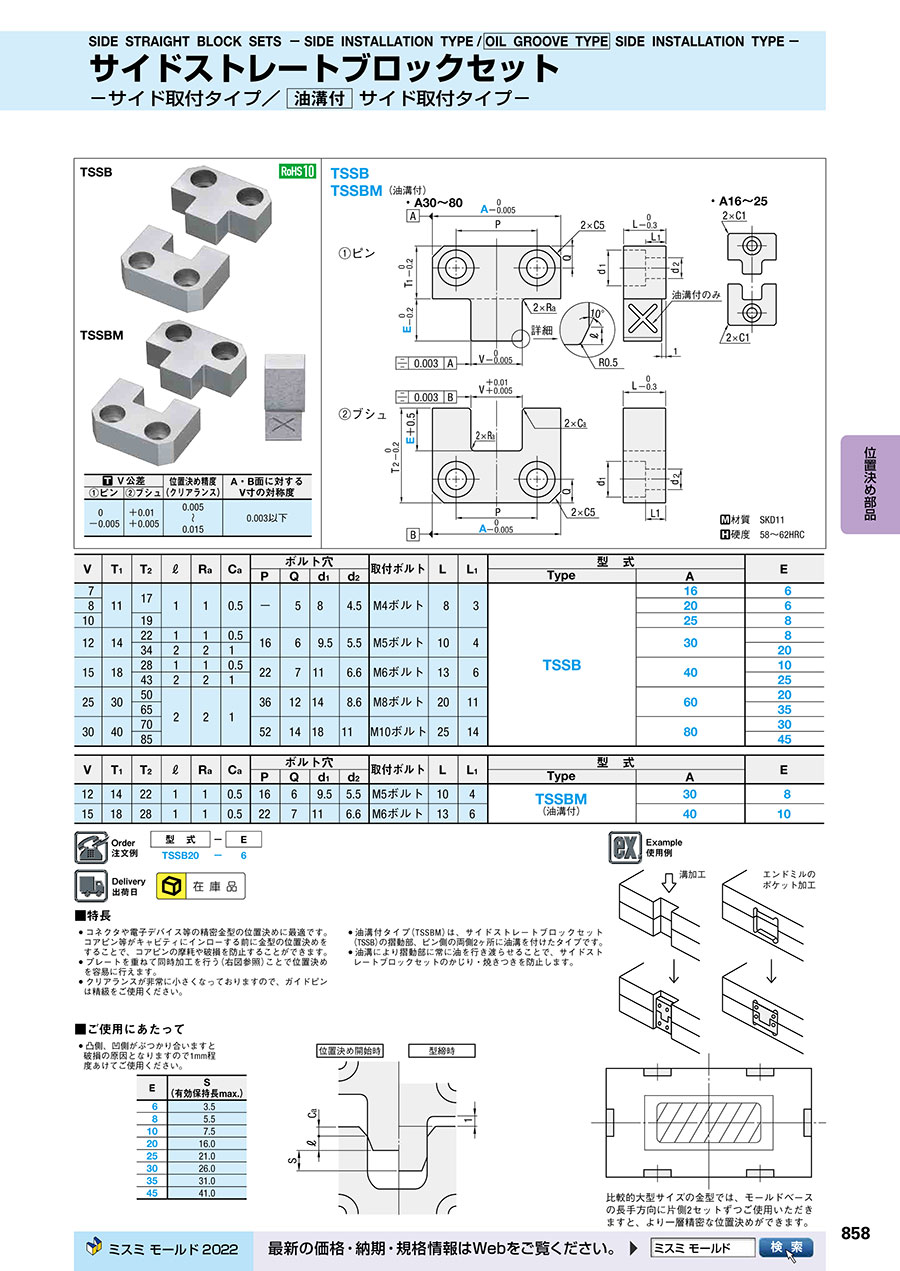

PDFP.1075

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKD11
硬度 58~62HRC
V公差位置決め精度
(クリアランス)
A・B面に対する
V寸法の対称度
①ピン②ブシュ
0
-0.005
+0.01
+0.005
0.005

0.015
0.003以下

サイドストレートブロックセット/サイド取付タイプ・油溝付サイド取付タイプ:関連画像
型番
TSSB16-6
TSSB20-6
TSSB25-8
TSSB30-8
TSSB30-20
TSSB40-10
TSSB40-25
TSSB60-20
TSSB60-35
TSSB80-30
TSSB80-45
TSSBM30-8
TSSBM40-10
型番通常単価スライド値引通常
出荷日
RoHS油溝有無 A(外形)
(mm)
E(凸部長さ)
(mm)

5,280円

あり 在庫品1日目(当日可能) 対応166

6,370円

あり 在庫品1日目(当日可能) 対応206

6,550円

あり 在庫品1日目(当日可能) 対応25-

7,430円

あり 在庫品1日目(当日可能) 対応308

8,570円

あり 在庫品1日目(当日可能) 対応3020

8,500円

あり 在庫品1日目(当日可能) 対応4010

9,980円

あり 在庫品1日目(当日可能) 対応4025

13,540円

あり 在庫品1日目(当日可能) 対応6020

14,970円

あり 在庫品1日目(当日可能) 対応6035

17,230円

あり 在庫品1日目(当日可能) 対応8030

21,400円

あり 在庫品1日目(当日可能) 対応8045

7,930円

あり 在庫品1日目(当日可能) 対応308

9,000円

あり 在庫品1日目(当日可能) 対応4010

Loading...

  1. 1

規格表

サイドストレートブロックセット/サイド取付タイプ・油溝付サイド取付タイプ:関連画像
・規格表
VT1T2RaCaボルト穴取付ボルトLL1型 式E¥基準単価
PQd1d2TypeA1~9本
71117110.5584.5M4ボルト83TSSB1665,280
82066,370
10192586,550
121422110.51669.55.5M5ボルト1043087,430
34221208,570
151828110.5227116.6M6ボルト13640108,500
43221259,980
2530502213612148.6M8ボルト2011602013,540
653514,970
30407052141811M10ボルト2514803017,230
854521,400

VT1T2RaCaボルト穴取付ボルトLL1型 式E¥基準単価
PQd1d2Type A1~9本
121422110.51669.55.5M5ボルト104TSSBM
(油溝付)
3087,930
151828110.5227116.6M6ボルト13640109,000

■数量スライド価格(1円未満切り捨て) 
数量区分標準対応個別対応 大口
数 量1~910~1920~2930~
値引率基準単価5%10%お見積り
表示数量超えはWOSにてご確認ください。

納期


仕様・概要

■特長
• コネクタや電子デバイス等の精密金型の位置決めに最適です。コアピン等がキャビティにインローする前に金型の位置決めをすることで、コアピンの摩耗や破損を防止することができます。
• クリアランスが非常に小さくなっておりますので、ガイドピンは精級をご使用ください。
• 油溝付タイプ(TSSBM)は、サイドストレートブロックセット(TSSB)の摺動部、ピン側の両側2ヶ所に油溝を付けたタイプです。
• 油溝により摺動部に常に油を行き渡らせることで、サイドストレートブロックセットのかじり・焼きつきを防止します。

■ご使用にあたって
• 凸側、凹側がぶつかり合いますと破損の原因となりますので1mm程度あけてご使用ください。
ES
(有効保持長max.)
63.5
85.5
107.5
2016.0
2521.0
3026.0
3531.0
4541.0

サイドストレートブロックセット/サイド取付タイプ・油溝付サイド取付タイプ:関連画像

使用例

• プレートを重ねて同時加工を行う(下図参照)ことで位置決めを容易に行えます。
サイドストレートブロックセット/サイド取付タイプ・油溝付サイド取付タイプ:関連画像
比較的大型サイズの金型では、モールドベースの長手方向に片側2セットずつご使用いただきますと、より一層精密な位置決めができます。


基本情報

構成部品 セット(ピン+ブシュ) 形状タイプ ブロック テーパ or ストレート ストレート形状
取付け方式 サイド取付 外径公差/外形公差 0/-0.005 ストレート形状のクリアランス 0.005~0.015
ストレート/テーパ部の対称度 0.003以下
