位置決めストレートピンセット -ブシュPL面取付タイプ-

PDFP.1057

型番

商品を一つに絞り込むとこちらに型番が表示されます


材質 SKD11相当
硬度 58~62HRC
位置決めストレートピンセット -ブシュPL面取付タイプ-:関連画像
ブシュPL面取付タイプ

   位置決めストレートピンセット -ブシュPL面取付タイプ-:関連画像
型番
TPNFC13-7
TPNFC13-7
TPNFC16-7
TPNFC16-7
TPNFC20-10
TPNFC20-10
TPNFC25-12
TPNFC25-12
TPNFC30-18
TPNFC30-18
TPNFCB13-7
TPNFCB13-7
TPNFCB16-7
TPNFCB16-7
TPNFCB20-10
TPNFCB20-10
TPNFCB25-12
TPNFCB25-12
TPNFCB30-18
TPNFCB30-18
TPNFCP13-7
TPNFCP13-7
TPNFCP16-7
TPNFCP16-7
TPNFCP20-10
TPNFCP20-10
TPNFCP25-12
TPNFCP25-12
TPNFCP30-18
TPNFCP30-18
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS構成部品 追加工 D(外径)
(mm)
E(凸部長さ)
(mm)

-

1個 3日目 対応[セット] セット(ピン+ブシュ)有り137

5,010円

1個あり 在庫品1日目(当日可能) 対応[セット] セット(ピン+ブシュ)無し137

-

1個 3日目 対応[セット] セット(ピン+ブシュ)有り167

5,110円

1個あり 在庫品1日目(当日可能) 対応[セット] セット(ピン+ブシュ)無し167

-

1個 3日目 対応[セット] セット(ピン+ブシュ)有り2010

5,290円

1個あり 在庫品1日目(当日可能) 対応[セット] セット(ピン+ブシュ)無し2010

-

1個 3日目 対応[セット] セット(ピン+ブシュ)有り2512

5,760円

1個あり 在庫品1日目(当日可能) 対応[セット] セット(ピン+ブシュ)無し2512

-

1個 3日目 対応[セット] セット(ピン+ブシュ)有り3018

6,510円

1個あり 在庫品1日目(当日可能) 対応[セット] セット(ピン+ブシュ)無し3018

-

1個 3日目 対応ブシュ有り137

2,510円

1個あり 在庫品1日目(当日可能) 対応ブシュ無し137

-

1個 3日目 対応ブシュ有り167

2,560円

1個あり 在庫品1日目(当日可能) 対応ブシュ無し167

-

1個 3日目 対応ブシュ有り2010

2,650円

1個あり 在庫品1日目(当日可能) 対応ブシュ無し2010

-

1個 3日目 対応ブシュ有り2512

2,890円

1個あり 在庫品1日目(当日可能) 対応ブシュ無し2512

-

1個 3日目 対応ブシュ有り3018

3,260円

1個あり 在庫品1日目(当日可能) 対応ブシュ無し3018

-

1個 3日目 対応ピン有り137

2,510円

1個あり 在庫品1日目(当日可能) 対応ピン無し137

-

1個 3日目 対応ピン有り167

2,560円

1個あり 在庫品1日目(当日可能) 対応ピン無し167

-

1個 3日目 対応ピン有り2010

2,650円

1個あり 在庫品1日目(当日可能) 対応ピン無し2010

-

1個 3日目 対応ピン有り2512

2,890円

1個あり 在庫品1日目(当日可能) 対応ピン無し2512

-

1個 3日目 対応ピン有り3018

3,260円

1個あり 在庫品1日目(当日可能) 対応ピン無し3018

Loading...

  1. 1

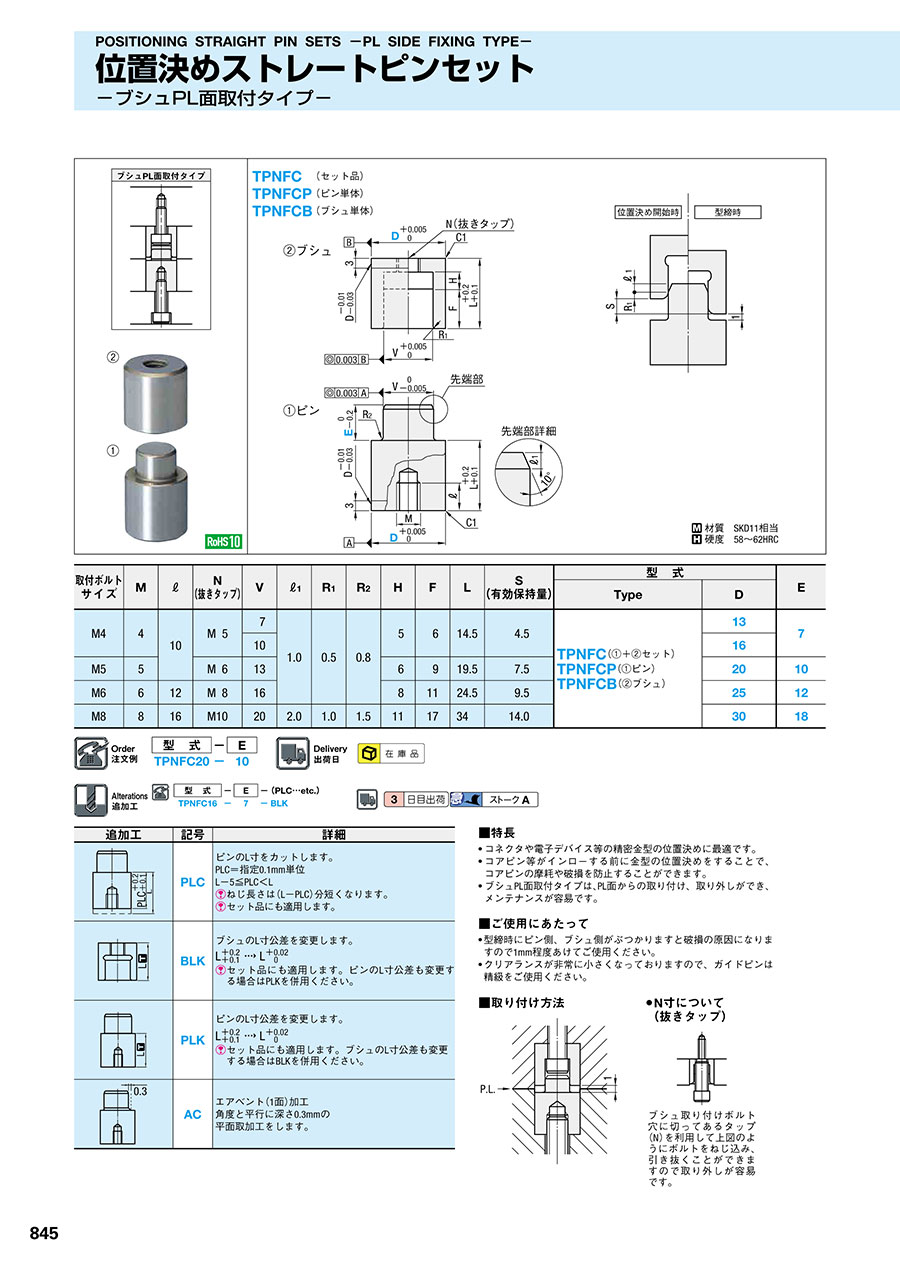

規格表

位置決めストレートピンセット -ブシュPL面取付タイプ-:関連画像
・規格表
取付ボルトサイズMN
(抜きタップ)
Vℓ1R1R2HFLS
(有効保持量)
型 式E¥基準単価 1~9本
TypeDTPNFC
(①+②セット)
TPNFCP(①ピン)
TPNFCB(②ブシュ)
M4410M 571.00.50.85614.54.5TPNFC(①+②セット)
TPNFCP(①ピン)
TPNFCB(②ブシュ)
1375,0102,510
10165,1102,560
M55M 6136919.57.520105,2902,650
M6612M 81681124.59.525125,7602,890
M8816M10202.01.01.511173414.030186,5103,260

■数量スライド価格 (1円未満切り捨て)
数 量1~910~1920~2930~50表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期

仕様・概要

■特長
・ コネクタや電子デバイス等の精密金型の位置決めに最適です。
・ コアピン等がインローする前に金型の位置決めをすることで、コアピンの摩耗や破損を防止することができます。
・ ブシュPL面取付タイプは、PL面からの取り付け、取り外しができ、メンテナンスが容易です。

■ご使用にあたって
・ 型締時にピン側、ブシュ側がぶつかりますと破損の原因になりますので1mm程度あけてご使用ください。
・ クリアランスが非常に小さくなっておりますので、ガイドピンは精級をご使用ください。

■取付方法
位置決めストレートピンセット -ブシュPL面取付タイプ-:関連画像

・ N寸法について
(抜きタップ)
位置決めストレートピンセット -ブシュPL面取付タイプ-:関連画像

ブシュ取り付けボルト穴に切ってあるタップ(N)を利用して上図のようにボルトをねじ込み、引き抜くことができますので取り外しが楽にできます。

追加工

追加工価格も数量スライド適用 こちら

位置決めストレートピンセット -ブシュPL面取付タイプ-:関連画像


基本情報

形状タイプ ピン テーパ or ストレート ストレート形状 取付け方式 ブシュPL面取り付け
外径公差/外形公差 +0.005/0 ストレート形状のクリアランス 0~0.010 ストレート/テーパ部の同軸度 0.003以下
