位置決めストレートピンセット -ピン・ブシュPL面取付タイプ-

位置決めストレートピンセット -ピン・ブシュPL面取付タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 位置決めストレートピンセット -ピン・ブシュPL面取付タイプ-
  • 位置決めストレートピンセット -ピン・ブシュPL面取付タイプ-
  • 位置決めストレートピンセット -ピン・ブシュPL面取付タイプ-

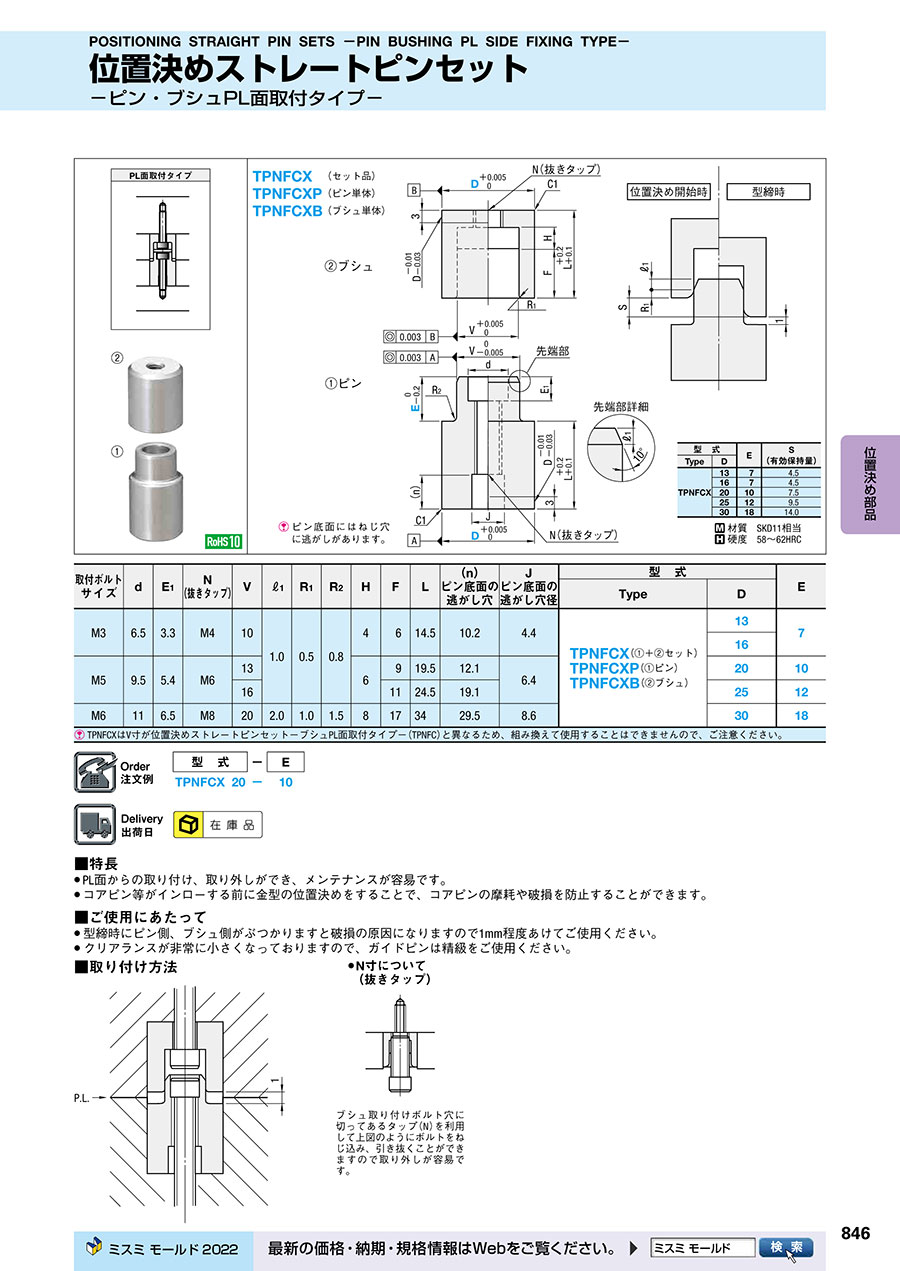

PDFP.1057

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKD11相当
硬度 58~62HRC


   位置決めストレートピンセット -ピン・ブシュPL面取付タイプ-:関連画像

位置決めストレートピンセット -ピン・ブシュPL面取付タイプ-:関連画像

型 式ES
(有効保持量)
TypeD
TPNFCX1374.5
1674.5
20107.5
25129.5
301814.0
ピン底面にはねじ穴に逃がしがあります。
型番
TPNFCX13-7
TPNFCX16-7
TPNFCX20-10
TPNFCX25-12
TPNFCX30-18
TPNFCXB13-7
TPNFCXB16-7
TPNFCXB20-10
TPNFCXB25-12
TPNFCXB30-18
TPNFCXP13-7
TPNFCXP16-7
TPNFCXP20-10
TPNFCXP25-12
TPNFCXP30-18
型番通常単価スライド値引通常
出荷日
RoHS構成部品 D(外径)
(mm)
E(凸部長さ)
(mm)

5,400円

あり 在庫品1日目(当日可能) 対応[セット] セット(ピン+ブシュ)137

5,500円

あり 在庫品1日目(当日可能) 対応[セット] セット(ピン+ブシュ)167

5,700円

あり 在庫品1日目(当日可能) 対応[セット] セット(ピン+ブシュ)2010

6,200円

あり 在庫品1日目(当日可能) 対応[セット] セット(ピン+ブシュ)2512

7,000円

あり 在庫品1日目(当日可能) 対応[セット] セット(ピン+ブシュ)3018

2,700円

あり 在庫品1日目(当日可能) 対応ブシュ137

2,750円

あり 在庫品1日目(当日可能) 対応ブシュ167

2,850円

あり 在庫品1日目(当日可能) 対応ブシュ2010

3,100円

あり 在庫品1日目(当日可能) 対応ブシュ2512

3,500円

あり 在庫品1日目(当日可能) 対応ブシュ3018

2,700円

あり 在庫品1日目(当日可能) 対応ピン137

2,750円

あり 在庫品1日目(当日可能) 対応ピン167

2,850円

あり 在庫品1日目(当日可能) 対応ピン2010

3,100円

あり 在庫品1日目(当日可能) 対応ピン2512

3,500円

あり 在庫品1日目(当日可能) 対応ピン3018

Loading...

  1. 1

規格表

位置決めストレートピンセット -ピン・ブシュPL面取付タイプ-:関連画像
・規格表
取付ボルトサイズdE1N
(抜きタップ)
Vℓ1R1R2HFL(n)
ピン底面の逃がし穴
J
ピン底面の逃がし穴径
型 式E¥基準単価 1~9本
TypeDTPNFCX
(①+②セット)
TPNFCXP(①ピン)
TPNFCXB(②ブシュ)
M36.53.3M4101.00.50.84614.510.24.4TPNFCX(①+②セット)
TPNFCXP(①ピン)
TPNFCXB(②ブシュ)
1375,4002,700
165,5002,750
M59.55.4M6136919.512.16.420105,7002,850
161124.519.125126,2003,100
M6116.5M8202.01.01.58173429.58.630187,0003,500
TPNFCXはV寸法が位置決めストレートピンセット-ブシュPL面取付タイプ-(TPNFC)と異なるため、組み換えて使用する事はできませんので、ご注意ください。

■数量スライド価格 (1円未満切り捨て)
数 量1~910~1920~2930~50表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期

仕様・概要

■特長
● コネクタや電子デバイス等の精密金型の位置決めに最適です。
● コアピン等がインローする前に金型の位置決めをすることで、コアピンの摩耗や破損を防止することができます。
● PL面からの取り付け、取り外しができ、メンテナンスが容易です。

■ご使用にあたって
● 型締時にピン側、ブシュ側がぶつかりますと破損の原因になりますので1mm程度あけてご使用ください。
● クリアランスが非常に小さくなっておりますので、ガイドピンは精級をご使用ください。

■取付方法
位置決めストレートピンセット -ピン・ブシュPL面取付タイプ-:関連画像

● N寸法について
(抜きタップ)
位置決めストレートピンセット -ピン・ブシュPL面取付タイプ-:関連画像

ブシュ取り付けボルト穴に切ってあるタップ(N)を利用して上図のようにボルトをねじ込み、引き抜くことができますので取り外しが楽にできます。


基本情報

形状タイプ ピン テーパ or ストレート ストレート形状 取付け方式 ピン・ブシュPL面取付タけイプ
外径公差/外形公差 +0.005/0 ストレート形状のクリアランス 0~0.010 ストレート/テーパ部の同軸度 0.003以下

位置決めストレートピンセット -ピン・ブシュPL面取付タイプ-のレビュー

評価 3.0 平均 3.0 (1件のレビュー) レビューを書く
  • モールドベース位置決め用2016/08/10
    評価 3.03.00人の方が、「このレビューが参考になった」と投票しています。
    どれほどの効果があるかは、分かりませんが、
    つけないよりは、型の耐久性は上がると思われます。
