高温用無給油ガイドブシュ -ストレートタイプ/特殊銅合金-
- 通常単価(税別)
- 3,480円～5,590円
- 税込単価
- 3,828円～6,149円
通常出荷日：在庫品1日目当日出荷可能
ストレート・特殊銅合金タイプの高温用無給油ガイドブシュです。
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
・ 特殊固体潤滑剤使用限界250℃以下

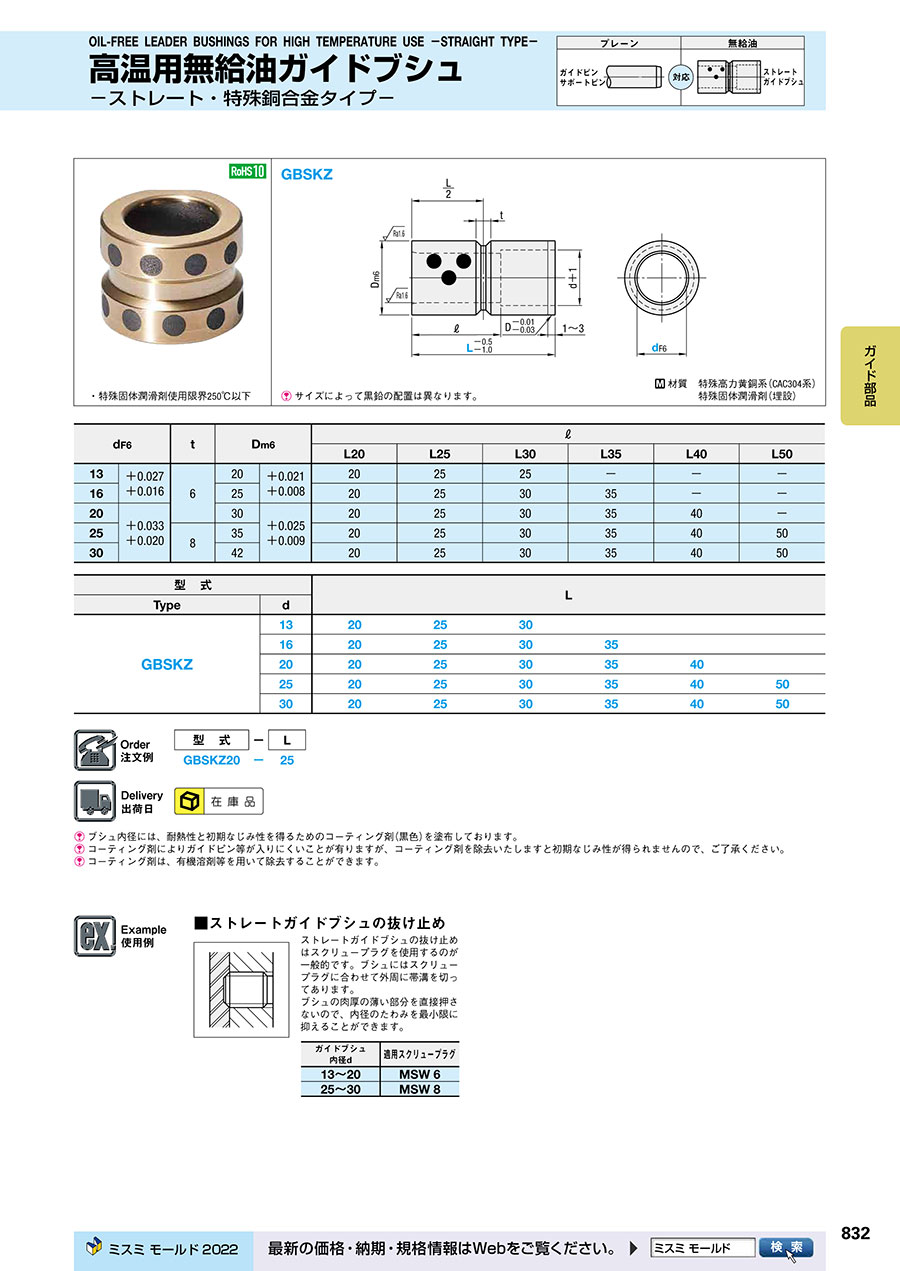

外形図・製品仕様
サイズによって黒鉛の配置は異なります。
| 材質 | 特殊高力黄銅系（CAC304系） | |
| 特殊固体潤滑剤（埋設） |
規格表
| dF6 | t | Dm6 | ℓ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L20 | L25 | L30 | L35 | L40 | L50 | |||||
| 13 | +0.027 +0.016 | 6 | 20 | +0.021 +0.008 | 20 | 25 | 25 | - | - | - |
| 16 | 25 | 20 | 25 | 30 | 35 | - | - | |||
| 20 | +0.033 +0.020 | 30 | +0.025 +0.009 | 20 | 25 | 30 | 35 | 40 | - | |
| 25 | 8 | 35 | 20 | 25 | 30 | 35 | 40 | 50 | ||
| 30 | 42 | 20 | 25 | 30 | 35 | 40 | 50 | |||
| 型 式 | L | ||||||
|---|---|---|---|---|---|---|---|
| Type | d | ||||||
| GBSKZ | 13 | 20 | 25 | 30 | |||
| 16 | 20 | 25 | 30 | 35 | |||
| 20 | 20 | 25 | 30 | 35 | 40 | ||
| 25 | 20 | 25 | 30 | 35 | 40 | 50 | |
| 30 | 20 | 25 | 30 | 35 | 40 | 50 | |
注文例
出荷日
関連情報
ブシュ内径には、耐熱性と初期なじみ性を得るためのコーティング剤（黒色）を塗布しております。
コーティング剤によりガイドピン等が入りにくいことが有りますが、コーティング剤を除去いたしますと初期なじみ性が得られませんので、ご了承ください。
コーティング剤は、有機溶剤等を用いて除去することができます。
■ストレートガイドブシュの抜け止め
| ストレートガイドブシュの抜け止めはスクリュープラグを使用するのが一般的です。 ブシュにはスクリュープラグに合わせて外周に帯溝を切ってあります。 ブシュの肉厚の薄い部分を直接押さないので、内径のたわみを最小限に抑えることができます。 |
| ガイドブシュ 内径d | 適用スクリュープラグ |
|---|---|
| 13～20 | MSW 6 |
| 25～30 | MSW 8 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,550円 ( 3,905円 ) | 在庫品1日目当日出荷可能 |
3,730円 ( 4,103円 ) | 在庫品1日目当日出荷可能 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |
3,500円 ( 3,850円 ) | 在庫品1日目当日出荷可能 |
3,680円 ( 4,048円 ) | 在庫品1日目当日出荷可能 |
3,880円 ( 4,268円 ) | 在庫品1日目当日出荷可能 |
3,960円 ( 4,356円 ) | 在庫品1日目当日出荷可能 |
3,480円 ( 3,828円 ) | 在庫品1日目当日出荷可能 |
3,590円 ( 3,949円 ) | 在庫品1日目当日出荷可能 |
4,030円 ( 4,433円 ) | 在庫品1日目当日出荷可能 |
4,120円 ( 4,532円 ) | 在庫品1日目当日出荷可能 |
4,360円 ( 4,796円 ) | 在庫品1日目当日出荷可能 |
3,780円 ( 4,158円 ) | 在庫品1日目当日出荷可能 |
3,880円 ( 4,268円 ) | 在庫品1日目当日出荷可能 |
3,920円 ( 4,312円 ) | 在庫品1日目当日出荷可能 |
4,420円 ( 4,862円 ) | 在庫品1日目当日出荷可能 |
4,540円 ( 4,994円 ) | 在庫品1日目当日出荷可能 |
4,810円 ( 5,291円 ) | 在庫品1日目当日出荷可能 |
4,820円 ( 5,302円 ) | 在庫品1日目当日出荷可能 |
4,920円 ( 5,412円 ) | 在庫品1日目当日出荷可能 |
5,280円 ( 5,808円 ) | 在庫品1日目当日出荷可能 |
5,320円 ( 5,852円 ) | 在庫品1日目当日出荷可能 |
5,510円 ( 6,061円 ) | 在庫品1日目当日出荷可能 |
5,590円 ( 6,149円 ) | 在庫品1日目当日出荷可能 |
