無給油ガイドブシュ -ストレートタイプ/銅合金-
- 通常単価(税別)
- 1,420円～14,470円
- 税込単価
- 1,562円～15,917円
通常出荷日：在庫品1日目当日出荷可能
ストレート・銅合金・特殊個体潤滑剤埋設タイプの無給油ガイドブシュです。
未確定：候補が64型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
・ 特殊固体潤滑剤使用限界150℃以下

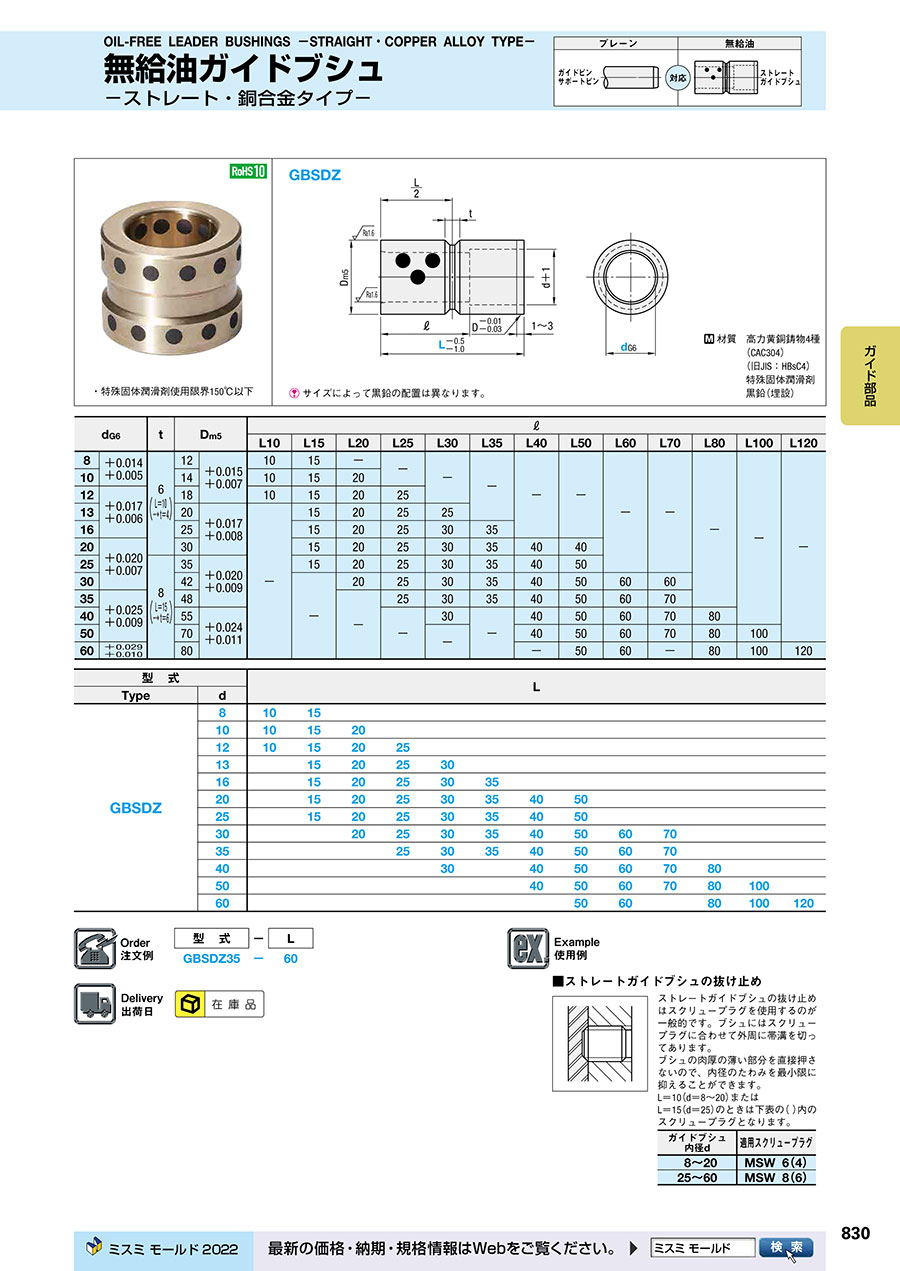

外形図・製品仕様
サイズによって黒鉛の配置は異なります。
| 材質 | 高力黄銅鋳物4種 | |
| （CAC304） | ||
| （旧JIS：HBsC4） | ||
| 特殊固体潤滑剤 | ||
| 黒鉛（埋設） |
規格表
| dG6 | t | Dm5 | ℓ | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L10 | L15 | L20 | L25 | L30 | L35 | L40 | L50 | L60 | L70 | L80 | L100 | L120 | |||||
| 8 | +0.014 +0.005 | 12 | +0.015 +0.007 | 10 | 15 | - | - | - | - | - | - | - | - | - | - | - | |
| 10 | 14 | 10 | 15 | 20 | |||||||||||||
| 12 | +0.017 +0.006 | 18 | 10 | 15 | 20 | 25 | |||||||||||
| 13 | 20 | +0.017 +0.008 | - | 15 | 20 | 25 | 25 | ||||||||||
| 16 | 25 | 15 | 20 | 25 | 30 | 35 | |||||||||||
| 20 | +0.020 +0.007 | 30 | 15 | 20 | 25 | 30 | 35 | 40 | 40 | ||||||||
| 25 | 35 | +0.020 +0.009 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | ||||||||
| 30 | 42 | - | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 60 | |||||||
| 35 | +0.025 +0.009 | 48 | - | 25 | 30 | 35 | 40 | 50 | 60 | 70 | |||||||
| 40 | 55 | +0.024 +0.011 | - | 30 | - | 40 | 50 | 60 | 70 | 80 | |||||||
| 50 | 70 | - | 40 | 50 | 60 | 70 | 80 | 100 | |||||||||
| 60 | +0.029 +0.010 | 80 | - | 50 | 60 | - | 80 | 100 | 120 | ||||||||
| 型 式 | L | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | d | |||||||||||||
| GBSDZ | 8 | 10 | 15 | |||||||||||
| 10 | 10 | 15 | 20 | |||||||||||
| 12 | 10 | 15 | 20 | 25 | ||||||||||
| 13 | 15 | 20 | 25 | 30 | ||||||||||
| 16 | 15 | 20 | 25 | 30 | 35 | |||||||||
| 20 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | |||||||
| 25 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | |||||||
| 30 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | ||||||
| 35 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | |||||||
| 40 | 30 | 40 | 50 | 60 | 70 | 80 | ||||||||
| 50 | 40 | 50 | 60 | 70 | 80 | 100 | ||||||||
| 60 | 50 | 60 | 80 | 100 | 120 | |||||||||
注文例
出荷日
関連情報
■ストレートガイドブシュの抜け止め
| ストレートガイドブシュの抜け止めはスクリュープラグを使用するのが一般的です。 ブシュにはスクリュープラグに合わせて外周に帯溝を切ってあります。 ブシュの肉厚の薄い部分を直接押さないので、内径のたわみを最小限に抑えることができます。 L＝10（d＝8～20）またはL＝15（d＝25）のときは下表の（ ）内のスクリュープラグとなります。 |
| ガイドブシュ 内径d | 適用スクリュープラグ |
|---|---|
| 8～20 | MSW 6（4） |
| 25～60 | MSW 8（6） |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,420円 ( 1,562円 ) | 在庫品1日目当日出荷可能 |
1,640円 ( 1,804円 ) | 在庫品1日目当日出荷可能 |
1,450円 ( 1,595円 ) | 在庫品1日目当日出荷可能 |
1,670円 ( 1,837円 ) | 在庫品1日目当日出荷可能 |
1,800円 ( 1,980円 ) | 在庫品1日目当日出荷可能 |
1,450円 ( 1,595円 ) | 在庫品1日目当日出荷可能 |
1,780円 ( 1,958円 ) | 在庫品1日目当日出荷可能 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
2,300円 ( 2,530円 ) | 在庫品1日目当日出荷可能 |
2,300円 ( 2,530円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
2,590円 ( 2,849円 ) | 在庫品1日目当日出荷可能 |
2,590円 ( 2,849円 ) | 在庫品1日目当日出荷可能 |
2,450円 ( 2,695円 ) | 在庫品1日目当日出荷可能 |
2,450円 ( 2,695円 ) | 在庫品1日目当日出荷可能 |
2,450円 ( 2,695円 ) | 在庫品1日目当日出荷可能 |
2,450円 ( 2,695円 ) | 在庫品1日目当日出荷可能 |
2,880円 ( 3,168円 ) | 在庫品1日目当日出荷可能 |
2,880円 ( 3,168円 ) | 在庫品1日目当日出荷可能 |
2,880円 ( 3,168円 ) | 在庫品1日目当日出荷可能 |
2,470円 ( 2,717円 ) | 在庫品1日目当日出荷可能 |
2,740円 ( 3,014円 ) | 在庫品1日目当日出荷可能 |
2,740円 ( 3,014円 ) | 在庫品1日目当日出荷可能 |
2,740円 ( 3,014円 ) | 在庫品1日目当日出荷可能 |
2,780円 ( 3,058円 ) | 在庫品1日目当日出荷可能 |
3,310円 ( 3,641円 ) | 在庫品1日目当日出荷可能 |
3,310円 ( 3,641円 ) | 在庫品1日目当日出荷可能 |
3,760円 ( 4,136円 ) | 在庫品1日目当日出荷可能 |
3,760円 ( 4,136円 ) | 在庫品1日目当日出荷可能 |
3,760円 ( 4,136円 ) | 在庫品1日目当日出荷可能 |
3,840円 ( 4,224円 ) | 在庫品1日目当日出荷可能 |
4,620円 ( 5,082円 ) | 在庫品1日目当日出荷可能 |
4,620円 ( 5,082円 ) | 在庫品1日目当日出荷可能 |
4,680円 ( 5,148円 ) | 在庫品1日目当日出荷可能 |
4,840円 ( 5,324円 ) | 在庫品1日目当日出荷可能 |
3,970円 ( 4,367円 ) | 在庫品1日目当日出荷可能 |
4,330円 ( 4,763円 ) | 在庫品1日目当日出荷可能 |
4,330円 ( 4,763円 ) | 在庫品1日目当日出荷可能 |
4,330円 ( 4,763円 ) | 在庫品1日目当日出荷可能 |
5,210円 ( 5,731円 ) | 在庫品1日目当日出荷可能 |
5,210円 ( 5,731円 ) | 在庫品1日目当日出荷可能 |
5,220円 ( 5,742円 ) | 在庫品1日目当日出荷可能 |
4,620円 ( 5,082円 ) | 在庫品1日目当日出荷可能 |
4,620円 ( 5,082円 ) | 在庫品1日目当日出荷可能 |
6,360円 ( 6,996円 ) | 在庫品1日目当日出荷可能 |
6,360円 ( 6,996円 ) | 在庫品1日目当日出荷可能 |
6,770円 ( 7,447円 ) | 在庫品1日目当日出荷可能 |
8,240円 ( 9,064円 ) | 在庫品1日目当日出荷可能 |
6,790円 ( 7,469円 ) | 在庫品1日目当日出荷可能 |
7,960円 ( 8,756円 ) | 在庫品1日目当日出荷可能 |
7,960円 ( 8,756円 ) | 在庫品1日目当日出荷可能 |
8,500円 ( 9,350円 ) | 在庫品1日目当日出荷可能 |
10,130円 ( 11,143円 ) | 在庫品1日目当日出荷可能 |
13,030円 ( 14,333円 ) | 在庫品1日目当日出荷可能 |
11,300円 ( 12,430円 ) | 在庫品1日目当日出荷可能 |
