無給油ガイドブシュ -ヘッド付タイプ/特殊固体潤滑剤埋設-
- 通常単価(税別)
- 1,000円～14,370円
- 税込単価
- 1,100円～15,807円
通常出荷日：在庫品1日目当日出荷可能
ヘッド付・特殊固体潤滑剤埋設タイプの無給油ガイドブシュとです。
未確定：候補が62型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
・ 特殊固体潤滑剤使用限界80℃以下
外形図・製品仕様
| 材質 | SUJ2 | |
| 特殊固体潤滑剤 | ||
| MoS2 （埋設） | ||
| 硬度 | 58HRC～ |
規格表
| dG6 | T | Dm5 | H | ℓ | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L15 | L20 | L25 | L30 | L35 | L40 | L50 | L60 | L70 | L80 | L100 | L130 | L150 | ||||||
| 10 | +0.014 +0.005 | 5 | 14 | +0.015 +0.007 | 16 | 15 | 20 | 20 | 20 | 20 | - | - | - | - | - | - | - | - |
| 13 | +0.017 +0.006 | 20 | +0.017 +0.008 | 25 | 15 | 20 | 25 | 25 | 25 | 25 | ||||||||
| 16 | 6 | 25 | 30 | 15 | 20 | 25 | 30 | 35 | 30 | 30 | ||||||||
| 20 | +0.020 +0.007 | 8 | 30 | 35 | - | 20 | 25 | 30 | 35 | 40 | 40 | 40 | ||||||
| 25 | 35 | +0.020 +0.009 | 40 | - | 25 | 30 | 35 | 40 | 50 | 50 | 50 | 50 | ||||||
| 30 | 42 | 47 | 25 | 30 | 35 | 40 | 50 | 60 | 60 | 60 | 60 | |||||||
| 35 | +0.025 +0.009 | 48 | 54 | - | - | - | 40 | 50 | 60 | 70 | 70 | 70 | 70 | |||||
| 40 | 10 | 55 | +0.024 +0.011 | 60 | 40 | 50 | 60 | 70 | 80 | 80 | 80 | |||||||
| 50 | 12 | 70 | 75 | - | - | 60 | 70 | 80 | 100 | 100 | 100 | |||||||
| 型 式 | L | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | d | |||||||||||||
| GBHEZ | 10 | 15 | 20 | 25 | 30 | 35 | ||||||||
| 13 | 15 | 20 | 25 | 30 | 35 | 40 | ||||||||
| 16 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | |||||||
| 20 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |||||||
| 25 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||||||
| 30 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | |||||
| 35 | 40 | 50 | 60 | 70 | 80 | 100 | 130 | |||||||
| 40 | 40 | 50 | 60 | 70 | 80 | 100 | 130 | |||||||
| 50 | 60 | 70 | 80 | 100 | 130 | 150 | ||||||||
注文例
出荷日
関連情報
• 無給油タイプ…… 特殊固体潤滑剤を埋設していますので給油の手間が省けます。（なお、初期なじみ油をつけると、耐久性はさらに向上します。）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 在庫品1日目当日出荷可能 |
2,180円 ( 2,398円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
1,790円 ( 1,969円 ) | 在庫品1日目当日出荷可能 |
1,790円 ( 1,969円 ) | 在庫品1日目当日出荷可能 |
2,860円 ( 3,146円 ) | 在庫品1日目当日出荷可能 |
2,860円 ( 3,146円 ) | 在庫品1日目当日出荷可能 |
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
2,880円 ( 3,168円 ) | 在庫品1日目当日出荷可能 |
2,880円 ( 3,168円 ) | 在庫品1日目当日出荷可能 |
3,470円 ( 3,817円 ) | 在庫品1日目当日出荷可能 |
3,470円 ( 3,817円 ) | 在庫品1日目当日出荷可能 |
3,470円 ( 3,817円 ) | 在庫品1日目当日出荷可能 |
2,440円 ( 2,684円 ) | 在庫品1日目当日出荷可能 |
2,440円 ( 2,684円 ) | 在庫品1日目当日出荷可能 |
3,120円 ( 3,432円 ) | 在庫品1日目当日出荷可能 |
3,120円 ( 3,432円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
4,660円 ( 5,126円 ) | 在庫品1日目当日出荷可能 |
4,660円 ( 5,126円 ) | 在庫品1日目当日出荷可能 |
2,480円 ( 2,728円 ) | 在庫品1日目当日出荷可能 |
3,240円 ( 3,564円 ) | 在庫品1日目当日出荷可能 |
3,240円 ( 3,564円 ) | 在庫品1日目当日出荷可能 |
4,920円 ( 5,412円 ) | 在庫品1日目当日出荷可能 |
4,920円 ( 5,412円 ) | 在庫品1日目当日出荷可能 |
4,920円 ( 5,412円 ) | 在庫品1日目当日出荷可能 |
6,730円 ( 7,403円 ) | 在庫品1日目当日出荷可能 |
7,090円 ( 7,799円 ) | 在庫品1日目当日出荷可能 |
7,090円 ( 7,799円 ) | 在庫品1日目当日出荷可能 |
7,090円 ( 7,799円 ) | 在庫品1日目当日出荷可能 |
10,500円 ( 11,550円 ) | 在庫品1日目当日出荷可能 |

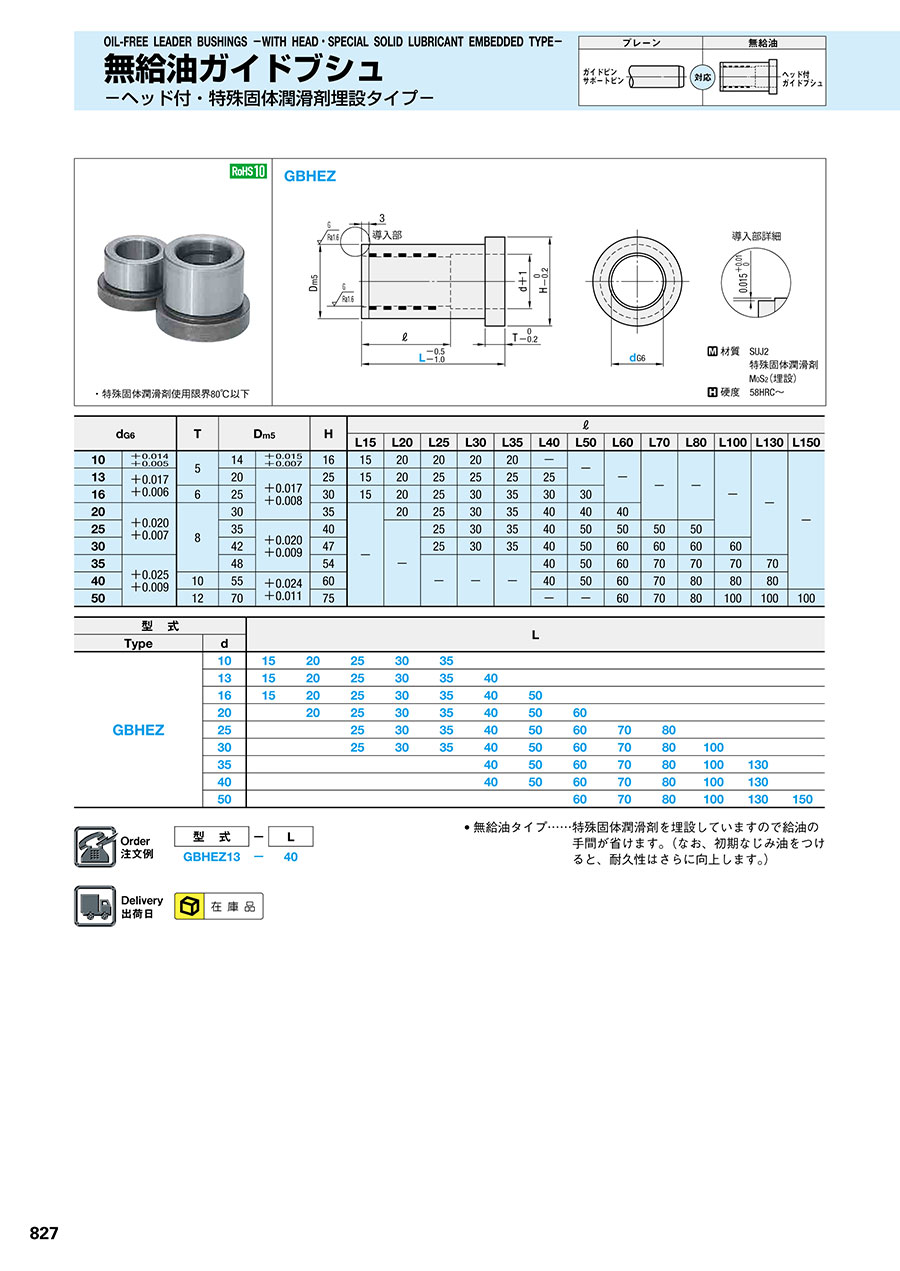

カタログ
無給油ガイドブシュ -ヘッド付タイプ/特殊固体潤滑剤埋設-のレビュー
金型に使っています
1
1.02021/11/10
自社設計の金型に使用しているのですが、希望のサイズの商品は在庫切れで納品されてきません。規格外の別注品ではないはずですが...もっと読む
0人が参考にしています。
入れ子
4
4.02021/01/11
ベ−スには内蔵されておりますが
こちら入れ子にも
設置しました
ベ−スのずれも保持しますので
0人が参考にしています。
角ピン
4
4.02020/12/12
細い強度があまりない
角ピンなどは効力でます
かじりや折れが
少なくてすみます
0人が参考にしています。
プラスチック成型金型のガイド
4
4.02019/10/08
数年前から使用しています。
通常は標準的なガイドブシュにグリスを給...もっと読む
0人が参考にしています。
得意先よりモールドベースのブッシュを無給油へ変更依頼で
3
3.02018/06/15
得意先よりモールドベースのブッシュを無給油へ変更の時
ヘッド付タイプのφ４０，φ５０のＨ寸法のツバ径が
通常タイプと違う...もっと読む
0人が参考にしています。
