無給油ガイドブシュ -ストレートタイプ/特殊固体潤滑剤埋設-
- 通常単価(税別)
- 760円～9,410円
- 税込単価
- 836円～10,351円
通常出荷日：在庫品1日目当日出荷可能
ストレート・特殊固体潤滑剤埋設タイプの無給油ガイドブシュです。
未確定：候補が39型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
・ 特殊固体潤滑剤使用限界80℃以下
外形図・製品仕様
| 材質 | SUJ2 | |
| 特殊固体潤滑剤 | ||
| MoS2 （埋設） | ||
| 硬度 | 58HRC～ |
規格表
| dG6 | t | Dm5 | ℓ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L15 | L20 | L25 | L30 | L35 | L40 | L50 | L60 | L80 | L100 | |||||
| 13 | +0.017 +0.006 | 6 | 20 | +0.017 +0.008 | 15 | 20 | 25 | 25 | - | - | - | - | - | - |
| 16 | 25 | 15 | 20 | 25 | 30 | 35 | ||||||||
| 20 | +0.020 +0.007 | 30 | 15 | 20 | 25 | 30 | 35 | 40 | ||||||
| 25 | 8 | 35 | +0.020 +0.009 | - | 20 | 25 | 30 | - | 40 | 50 | ||||
| 30 | 42 | 20 | 25 | 30 | 40 | 50 | ||||||||
| 35 | +0.025 +0.009 | 48 | - | - | 30 | 40 | 50 | 60 | ||||||
| 40 | 55 | +0.024 +0.011 | 30 | 40 | 50 | 60 | 80 | |||||||
| 50 | 70 | - | 40 | 50 | 60 | 80 | 100 | |||||||
| 型 式 | L | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | d | ||||||||||
| GBSEZ | 13 | 15 | 20 | 25 | 30 | ||||||
| 16 | 15 | 20 | 25 | 30 | 35 | ||||||
| 20 | 15 | 20 | 25 | 30 | 35 | 40 | |||||
| 25 | 20 | 25 | 30 | 40 | 50 | ||||||
| 30 | 20 | 25 | 30 | 40 | 50 | ||||||
| 35 | 30 | 40 | 50 | 60 | |||||||
| 40 | 30 | 40 | 50 | 60 | 80 | ||||||
| 50 | 40 | 50 | 60 | 80 | 100 | ||||||
注文例
出荷日
関連情報
■ストレートガイドブシュの抜け止め
| ストレートガイドブシュの抜け止めはスクリュープラグを使用するのが一般的です。 ブシュにはスクリュープラグに合わせて外周に帯溝を切ってあります。 ブシュの肉厚の薄い部分を直接押さないので、内径のたわみを最小限に抑えることができます。 |
| ガイドブシュ 内径d | 適用スクリュープラグ |
|---|---|
| 13・16・20 | MSW 6 |
| 25～50 | MSW 8 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
1,050円 ( 1,155円 ) | 在庫品1日目当日出荷可能 |
1,050円 ( 1,155円 ) | 在庫品1日目当日出荷可能 |
1,050円 ( 1,155円 ) | 在庫品1日目当日出荷可能 |
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
2,030円 ( 2,233円 ) | 在庫品1日目当日出荷可能 |
2,030円 ( 2,233円 ) | 在庫品1日目当日出荷可能 |
2,030円 ( 2,233円 ) | 在庫品1日目当日出荷可能 |
2,420円 ( 2,662円 ) | 在庫品1日目当日出荷可能 |
2,420円 ( 2,662円 ) | 在庫品1日目当日出荷可能 |
2,120円 ( 2,332円 ) | 在庫品1日目当日出荷可能 |
2,120円 ( 2,332円 ) | 在庫品1日目当日出荷可能 |
2,440円 ( 2,684円 ) | 在庫品1日目当日出荷可能 |
2,440円 ( 2,684円 ) | 在庫品1日目当日出荷可能 |
2,140円 ( 2,354円 ) | 在庫品1日目当日出荷可能 |
2,140円 ( 2,354円 ) | 在庫品1日目当日出荷可能 |
2,980円 ( 3,278円 ) | 在庫品1日目当日出荷可能 |
2,980円 ( 3,278円 ) | 在庫品1日目当日出荷可能 |
3,920円 ( 4,312円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
5,010円 ( 5,511円 ) | 在庫品1日目当日出荷可能 |
5,010円 ( 5,511円 ) | 在庫品1日目当日出荷可能 |
7,250円 ( 7,975円 ) | 在庫品1日目当日出荷可能 |
9,410円 ( 10,351円 ) | 在庫品1日目当日出荷可能 |

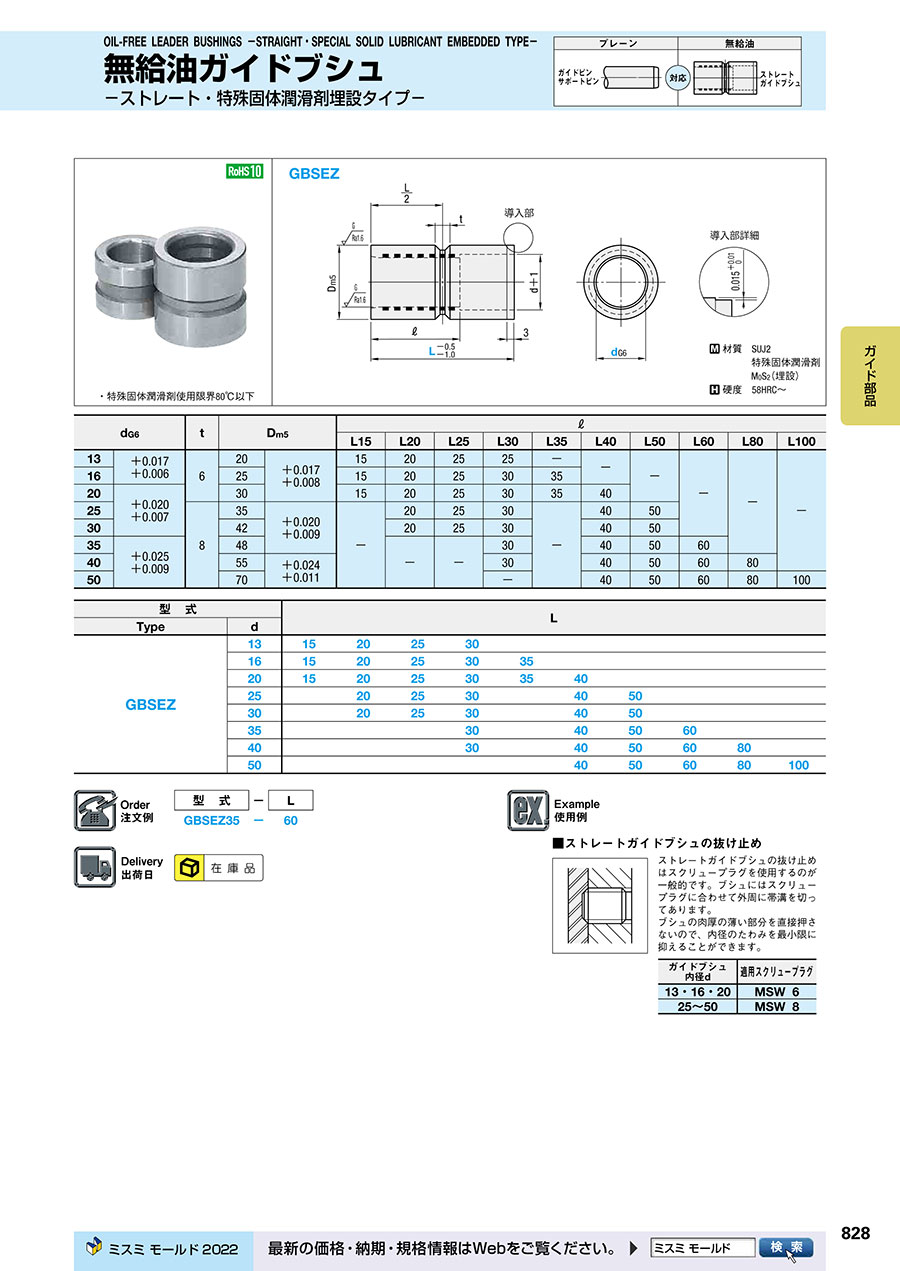

カタログ
