ミスミ

ガイドブシュ -ヘッド付油溝なしタイプ-

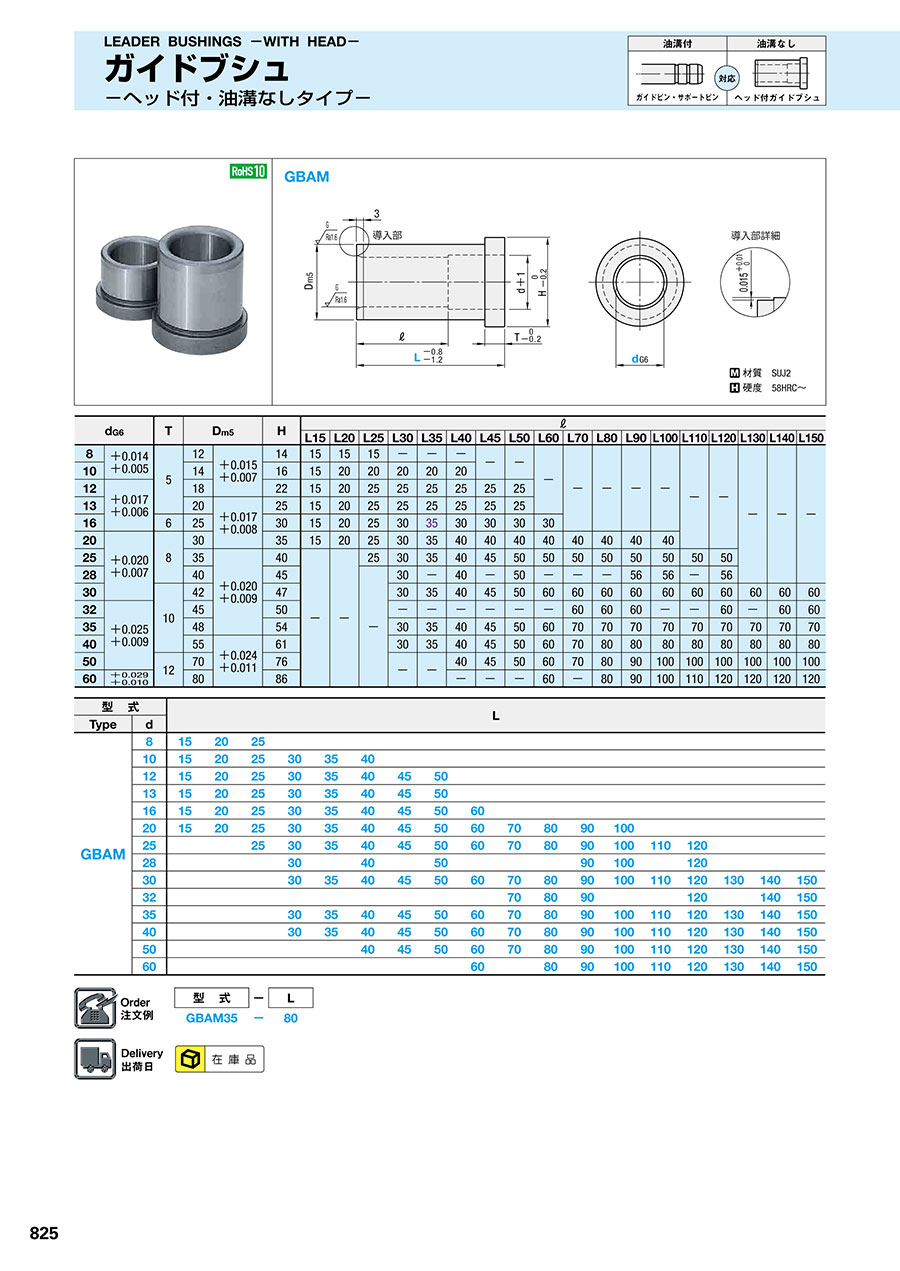

カタログ| P.825

通常単価(税別): 440円～9,840円

税込単価: 484円～10,824円

通常出荷日：在庫品1日目当日出荷可能

ヘッド付油溝なしタイプのガイドブシュです。材質は軸受鋼です。

4.54.5

よく一緒に見られています

ミスミ

ガイドブシュ -ストレート油溝なしタイプ-

通常価格(税別)： 380円 (税込価格：418円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ガイドブシュ -ストレート・油溝付タイプ-

通常価格(税別)： 420円 (税込価格：462円)

通常出荷日：在庫品1日目

未確定：候補が139型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質 SUJ2
硬度 58HRC～

規格表

d_G6		T	D_m5		H	ℓ
d_G6		T	D_m5		H	L15	L20	L25	L30	L35	L40	L45	L50	L60	L70	L80	L90	L100	L110	L120	L130	L140	L150
8	+0.014 +0.005	5	12	+0.015 +0.007	14	15	15	15	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
10	+0.014 +0.005		14		16	15	20	20	20	20	20	-	-
12	+0.017 +0.006		18		22	15	20	25	25	25	25	25	25
13			20	+0.017 +0.008	25	15	20	25	25	25	25	25	25
16		6	25		30	15	20	25	30	35	30	30	30	30
20	+0.020 +0.007	8	30		35	15	20	25	30	35	40	40	40	40	40	40	40	40
25			35	+0.020 +0.009	40	-	-	25	30	35	40	45	50	50	50	50	50	50	50	50
28			40		45			-	30	-	40	-	50	-	-	-	56	56	-	56
30		10	42		47				30	35	40	45	50	60	60	60	60	60	60	60	60	60	60
32	+0.025 +0.009		45		50				-	-	-	-	-	-	60	60	60	-	-	60	-	60	60
35			48		54				30	35	40	45	50	60	70	70	70	70	70	70	70	70	70
40			55	+0.024 +0.011	61				30	35	40	45	50	60	70	80	80	80	80	80	80	80	80
50		12	70		76				-	-	40	45	50	60	70	80	90	100	100	100	100	100	100
60	+0.029 +0.010	12	80		86				-	-	-	-	-	60	-	80	90	100	110	120	120	120	120

型式		L
Type	d	L
GBAM	8	15	20	25
	10	15	20	25	30	35	40
	12	15	20	25	30	35	40	45	50
	13	15	20	25	30	35	40	45	50
	16	15	20	25	30	35	40	45	50	60
	20	15	20	25	30	35	40	45	50	60	70	80	90	100
	25			25	30	35	40	45	50	60	70	80	90	100	110	120
	28				30		40		50				90	100		120
	30				30	35	40	45	50	60	70	80	90	100	110	120	130	140	150
	32										70	80	90			120		140	150
	35				30	35	40	45	50	60	70	80	90	100	110	120	130	140	150
	40				30	35	40	45	50	60	70	80	90	100	110	120	130	140	150
	50						40	45	50	60	70	80	90	100	110	120	130	140	150
	60									60		80	90	100	110	120	130	140	150

注文例

出荷日

型番リスト

表示件数

型番

d（ガイドブシュ内径）

(mm)

d寸法公差

L(全長)

(mm)

RoHS?

最小発注数量

8	+0.014/+0.005	15	10	1個
8	+0.014/+0.005	20	10	1個
8	+0.014/+0.005	25	10	1個
10	+0.014/+0.005	15	10	1個
10	+0.014/+0.005	20	10	1個
10	+0.014/+0.005	25	10	1個
10	+0.014/+0.005	30	10	1個
10	+0.014/+0.005	35	10	1個
10	+0.014/+0.005	40	10	1個
12	+0.017/+0.006	15	10	1個
12	+0.017/+0.006	20	10	1個
12	+0.017/+0.006	25	10	1個
12	+0.017/+0.006	30	10	1個
12	+0.017/+0.006	35	10	1個
12	+0.017/+0.006	40	10	1個
12	+0.017/+0.006	45	10	1個
12	+0.017/+0.006	50	10	1個
13	+0.017/+0.006	15	10	1個
13	+0.017/+0.006	20	10	1個
13	+0.017/+0.006	25	10	1個
13	+0.017/+0.006	30	10	1個
13	+0.017/+0.006	35	10	1個
13	+0.017/+0.006	40	10	1個
13	+0.017/+0.006	45	10	1個
13	+0.017/+0.006	50	10	1個
16	+0.017/+0.006	15	10	1個
16	+0.017/+0.006	20	10	1個
16	+0.017/+0.006	25	10	1個
16	+0.017/+0.006	30	10	1個
16	+0.017/+0.006	35	10	1個
16	+0.017/+0.006	40	10	1個
16	+0.017/+0.006	45	10	1個
16	+0.017/+0.006	50	10	1個
16	+0.017/+0.006	60	10	1個
20	+0.02/+0.007	15	10	1個
20	+0.02/+0.007	20	10	1個
20	+0.02/+0.007	25	10	1個
20	+0.02/+0.007	30	10	1個
20	+0.02/+0.007	35	10	1個
20	+0.02/+0.007	40	10	1個
20	+0.02/+0.007	45	10	1個
20	+0.02/+0.007	50	10	1個
20	+0.02/+0.007	60	10	1個
20	+0.02/+0.007	70	10	1個
20	+0.02/+0.007	80	10	1個
20	+0.02/+0.007	90	10	1個
20	+0.02/+0.007	100	10	1個
25	+0.02/+0.007	25	10	1個
25	+0.02/+0.007	30	10	1個
25	+0.02/+0.007	35	10	1個
25	+0.02/+0.007	40	10	1個
25	+0.02/+0.007	45	10	1個
25	+0.02/+0.007	50	10	1個
25	+0.02/+0.007	60	10	1個
25	+0.02/+0.007	70	10	1個
25	+0.02/+0.007	80	10	1個
25	+0.02/+0.007	90	10	1個
25	+0.02/+0.007	100	10	1個
25	+0.02/+0.007	110	10	1個
25	+0.02/+0.007	120	10	1個

通常単価(税別) (税込単価)	通常出荷日

800円 ( 880円 )	在庫品1日目当日出荷可能
800円 ( 880円 )	在庫品1日目当日出荷可能
850円 ( 935円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
770円 ( 847円 )	在庫品1日目当日出荷可能
800円 ( 880円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
770円 ( 847円 )	在庫品1日目当日出荷可能
800円 ( 880円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
710円 ( 781円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
850円 ( 935円 )	在庫品1日目当日出荷可能
990円 ( 1,089円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
640円 ( 704円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
770円 ( 847円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
710円 ( 781円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
1,000円 ( 1,100円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能
1,140円 ( 1,254円 )	在庫品1日目当日出荷可能
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能
1,610円 ( 1,771円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,850円 ( 2,035円 )	在庫品1日目当日出荷可能
2,150円 ( 2,365円 )	在庫品1日目当日出荷可能
2,400円 ( 2,640円 )	在庫品1日目当日出荷可能

基本情報

基本情報

ヘッド付油溝なしタイプのガイドブシュです。材質は軸受鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ガイドブシュ -ヘッド付油溝なしタイプ-のレビュー

4.5平均満足度：4.512件のレビュー

星5
58%
星4
33%
星3
8%
星2
0%
星1
0%

金型部品

満足度：5.02023/06/15

新規金型部品の製作に取り付けます。高価ですが品質も良くリピート購入しています。

0人が参考にしています。

射出成型金型の位置決めに使用しています

満足度：5.02023/03/09

ロックタイトは使わず圧入する方法をとっています。ピンに油溝があるのでブッシュには油溝なしタイプを選んでいます。また、高温...もっと読む

0人が参考にしています。

位置決め

満足度：5.02022/09/01

品質、精度が良く安心して使用できます。また、納期も早いので助かりました

0人が参考にしています。

金型部品として使用

満足度：3.02022/02/07

径/Ｌ寸共に選択肢が多いので使いやすい。また、価格も安く感じるので、先方から特に指定の無い場合に使わせてもらっています。

0人が参考にしています。

金型修理で使用しました

満足度：5.02021/12/03

今までは　客先指定の物を使用してましたが在庫不足ということで急遽の対応でした　　他社で　在庫不足のサイズも揃っており何と...もっと読む

0人が参考にしています。

12件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ガイドブシュ -ヘッド付油溝なしタイプ-	ガイドブシュ -ヘッド付・油溝付タイプ-	ガイドブシュ -ストレート油溝なしタイプ-	精級ガイドブシュ -ヘッド付・油溝付タイプ-	ガイドブシュ -ストレート・油溝付タイプ-	精級ガイドブシュ -ストレート・油溝付タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	440円-	580円 -	380円 -	950円 -	420円 -	830円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
ヘッドの有無	有	有	無	有	無	無
油溝の有無	無	有	無	有	有	有
