ガイドブシュ -ストレート油溝なしタイプ-

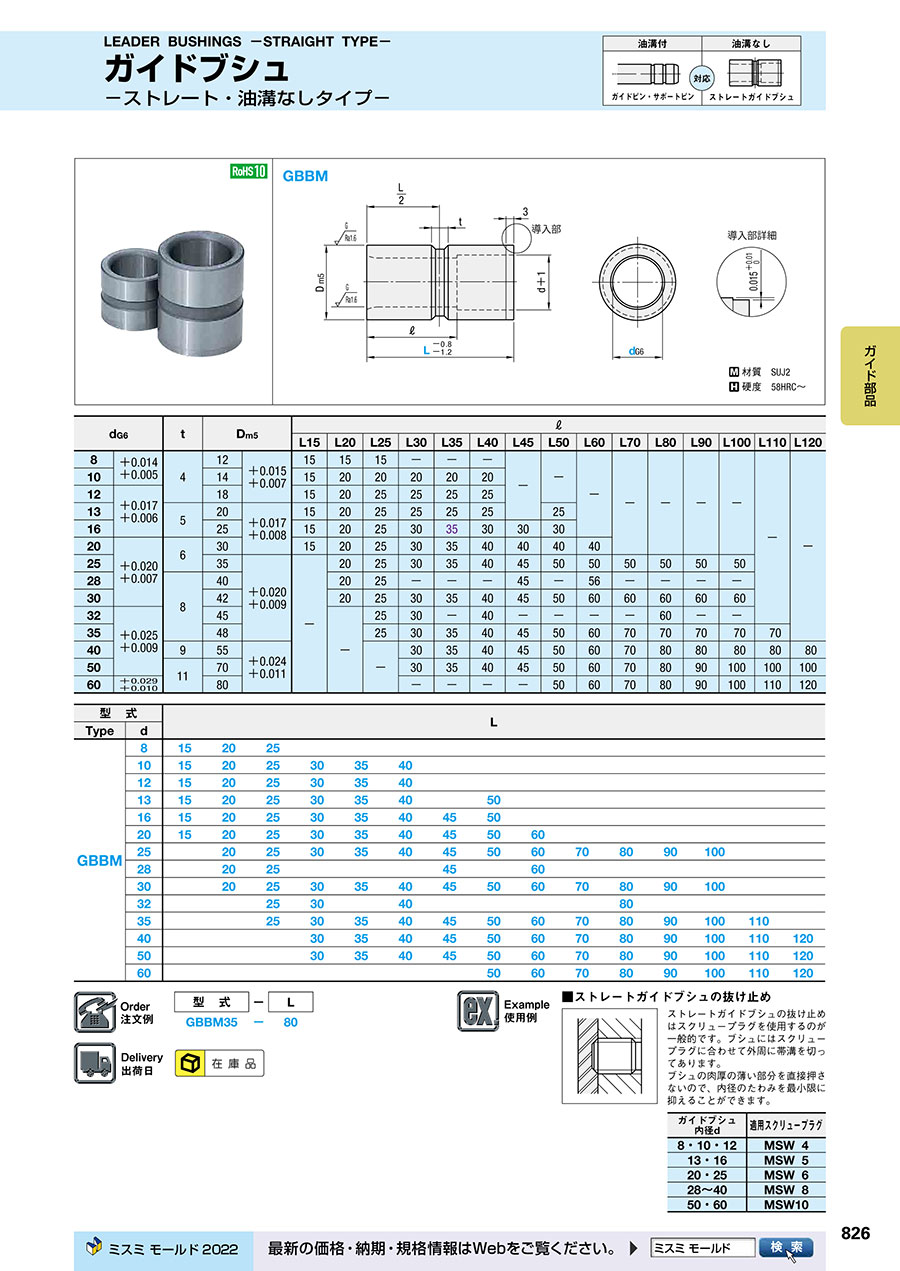

カタログ| P.826

通常単価(税別): 380円～6,080円

税込単価: 418円～6,688円

通常出荷日：在庫品1日目当日出荷可能

ストレート・油溝なしタイプのガイドブシュです。材質は軸受鋼です。

4.24.2

よく一緒に見られています

ミスミ

ガイドブシュ -ストレート・油溝付タイプ-

通常価格(税別)： 420円 (税込価格：462円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ガイドブシュ -ヘッド付油溝なしタイプ-

通常価格(税別)： 440円 (税込価格：484円)

通常出荷日：在庫品1日目

未確定：候補が115型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質 SUJ2
硬度 58HRC～

規格表

d_G6		t	D_m5		ℓ
d_G6		t	D_m5		L15	L20	L25	L30	L35	L40	L45	L50	L60	L70	L80	L90	L100	L110	L120
8	+0.014 +0.005	4	12	+0.015 +0.007	15	15	15	-	-	-	-	-	-	-	-	-	-	-	-
10	+0.014 +0.005		14		15	20	20	20	20	20
12	+0.017 +0.006		18		15	20	25	25	25	25
13		5	20	+0.017 +0.008	15	20	25	25	25	25		25
16		5	25		15	20	25	30	35	30	30	30
20	+0.020 +0.007	6	30		15	20	25	30	35	40	40	40	40
25		6	35	+0.020 +0.009	-	20	25	30	35	40	45	50	50	50	50	50	50
28		8	40			20	25	-	-	-	45	-	56	-	-	-	-
30			42			20	25	30	35	40	45	50	60	60	60	60	60
32	+0.025 +0.009		45			-	25	30	-	40	-	-	-	-	60	-	-
35			48				25	30	35	40	45	50	60	70	70	70	70	70
40		9	55	+0.024 +0.011			-	30	35	40	45	50	60	70	80	80	80	80	80
50		11	70					30	35	40	45	50	60	70	80	90	100	100	100
60	+0.029 +0.010	11	80					-	-	-	-	50	60	70	80	90	100	110	120

型式		L
Type	d	L
GBBM	8	15	20	25
	10	15	20	25	30	35	40
	12	15	20	25	30	35	40
	13	15	20	25	30	35	40		50
	16	15	20	25	30	35	40	45	50
	20	15	20	25	30	35	40	45	50	60
	25		20	25	30	35	40	45	50	60	70	80	90	100
	28		20	25				45		60
	30		20	25	30	35	40	45	50	60	70	80	90	100
	32			25	30		40					80
	35			25	30	35	40	45	50	60	70	80	90	100	110
	40				30	35	40	45	50	60	70	80	90	100	110	120
	50				30	35	40	45	50	60	70	80	90	100	110	120
	60								50	60	70	80	90	100	110	120

注文例

出荷日

型番リスト

表示件数

型番

d（ガイドブシュ内径）

(mm)

d寸法公差

L(全長)

(mm)

RoHS?

最小発注数量

8	+0.014/+0.005	15	10	1個
8	+0.014/+0.005	20	10	1個
8	+0.014/+0.005	25	10	1個
10	+0.014/+0.005	15	10	1個
10	+0.014/+0.005	20	10	1個
10	+0.014/+0.005	25	10	1個
10	+0.014/+0.005	30	10	1個
10	+0.014/+0.005	35	10	1個
10	+0.014/+0.005	40	10	1個
12	+0.017/+0.006	15	10	1個
12	+0.017/+0.006	20	10	1個
12	+0.017/+0.006	25	10	1個
12	+0.017/+0.006	30	10	1個
12	+0.017/+0.006	35	10	1個
12	+0.017/+0.006	40	10	1個
13	+0.017/+0.006	15	10	1個
13	+0.017/+0.006	20	10	1個
13	+0.017/+0.006	25	10	1個
13	+0.017/+0.006	30	10	1個
13	+0.017/+0.006	35	10	1個
13	+0.017/+0.006	40	10	1個
13	+0.017/+0.006	50	10	1個
16	+0.017/+0.006	15	10	1個
16	+0.017/+0.006	20	10	1個
16	+0.017/+0.006	25	10	1個
16	+0.017/+0.006	30	10	1個
16	+0.017/+0.006	35	10	1個
16	+0.017/+0.006	40	10	1個
16	+0.017/+0.006	45	10	1個
16	+0.017/+0.006	50	10	1個
20	+0.02/+0.007	15	10	1個
20	+0.02/+0.007	20	10	1個
20	+0.02/+0.007	25	10	1個
20	+0.02/+0.007	30	10	1個
20	+0.02/+0.007	35	10	1個
20	+0.02/+0.007	40	10	1個
20	+0.02/+0.007	45	10	1個
20	+0.02/+0.007	50	10	1個
20	+0.02/+0.007	60	10	1個
25	+0.02/+0.007	20	10	1個
25	+0.02/+0.007	25	10	1個
25	+0.02/+0.007	30	10	1個
25	+0.02/+0.007	35	10	1個
25	+0.02/+0.007	40	10	1個
25	+0.02/+0.007	45	10	1個
25	+0.02/+0.007	50	10	1個
25	+0.02/+0.007	60	10	1個
25	+0.02/+0.007	70	10	1個
25	+0.02/+0.007	80	10	1個
25	+0.02/+0.007	90	10	1個
25	+0.02/+0.007	100	10	1個
28	+0.02/+0.007	20	10	1個
28	+0.02/+0.007	25	10	1個
28	+0.02/+0.007	45	10	1個
28	+0.02/+0.007	60	10	1個
30	+0.02/+0.007	20	10	1個
30	+0.02/+0.007	25	10	1個
30	+0.02/+0.007	30	10	1個
30	+0.02/+0.007	35	10	1個
30	+0.02/+0.007	40	10	1個

通常単価(税別) (税込単価)	通常出荷日

490円 ( 539円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
390円 ( 429円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
390円 ( 429円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
640円 ( 704円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
640円 ( 704円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能
990円 ( 1,089円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
640円 ( 704円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能
1,490円 ( 1,639円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	在庫品1日目当日出荷可能
900円 ( 990円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能
760円 ( 836円 )	在庫品1日目当日出荷可能
900円 ( 990円 )	在庫品1日目当日出荷可能

基本情報

基本情報

ストレート・油溝なしタイプのガイドブシュです。材質は軸受鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ガイドブシュ -ストレート油溝なしタイプ-のレビュー

4.2平均満足度：4.27件のレビュー

星5
43%
星4
43%
星3
14%
星2
0%
星1
0%

金型の組み込み部品

満足度：5.02017/04/21

当日出荷が可能になったので、使い勝手が良くなりました。値段も安くて良い。

1人が参考にしています。

ガイドブッシュ

満足度：4.02023/04/30

無給油ブッシュではなく硬いブッシュが必要になったのでこちらを購入しました。問題なく使えました。

0人が参考にしています。

位置決めピンのガイドとして

満足度：5.02022/10/27

大径のブッシュは購入できるところが限られていて、いつも探すのに苦労していたので、この商品を見つけてからは納期管理も楽にな...もっと読む

0人が参考にしています。

ガイド

満足度：4.02021/10/24

ガイドピンに使用しました問題なくうまくいきましたガイドブｔシュは標準ですが交換品に代用しました

0人が参考にしています。

金型の位置決め部品として使用

満足度：3.02021/09/02

精級の物に比べると、それほどシビアにクリアランスを考慮しなくても良いので使いやすい。油溝付タイプの様にＬ１０サイズが無い...もっと読む

0人が参考にしています。

7件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ガイドブシュ -ストレート油溝なしタイプ-	ガイドブシュ -ヘッド付油溝なしタイプ-	ガイドブシュ -ストレート・油溝付タイプ-	精級ガイドブシュ -ストレート・油溝付タイプ-	ガイドブシュ -ヘッド付・油溝付タイプ-	精級ガイドブシュ -ヘッド付・油溝付タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	380円-	440円 -	420円 -	830円 -	580円 -	950円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
ヘッドの有無	無	有	無	無	有	有
油溝の有無	無	無	有	有	有	有

プラ型用ガイドブシュカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

ガイドブシュ内径d	適用スクリュープラグ
8・10・12		MSW4
13・16		MSW5
20・25		MSW6
28～40		MSW8
50・60		MSW10

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

chemSHERPA・RoHS

d（ガイドブシュ内径）(mm)

d寸法公差

L(全長)(mm)

タイプ

CAD

出荷日

ガイドブシュ -ストレート油溝なしタイプ-

商品情報

外形図・製品仕様

規格表

注文例

出荷日

関連情報

型番リスト

詳細情報

基本情報

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

プラ型用ガイドブシュカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA


		ストレートガイドブシュの抜け止めはスクリュープラグを使用するのが一般的です。ブシュにはスクリュープラグに合わせて外周に帯溝を切ってあります。ブシュの肉厚の薄い部分を直接押さないので、内径のたわみを最小限に抑えることができます。
