プラ型用部品技術窓口
サポートピン用カラー
- 通常単価(税別)
- 120円～360円
- 税込単価
- 132円～396円
通常出荷日：在庫品1日目当日出荷可能
サポートピン用カラーです。プラーボルトやストップボルトの破損防止用にお使いください。
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

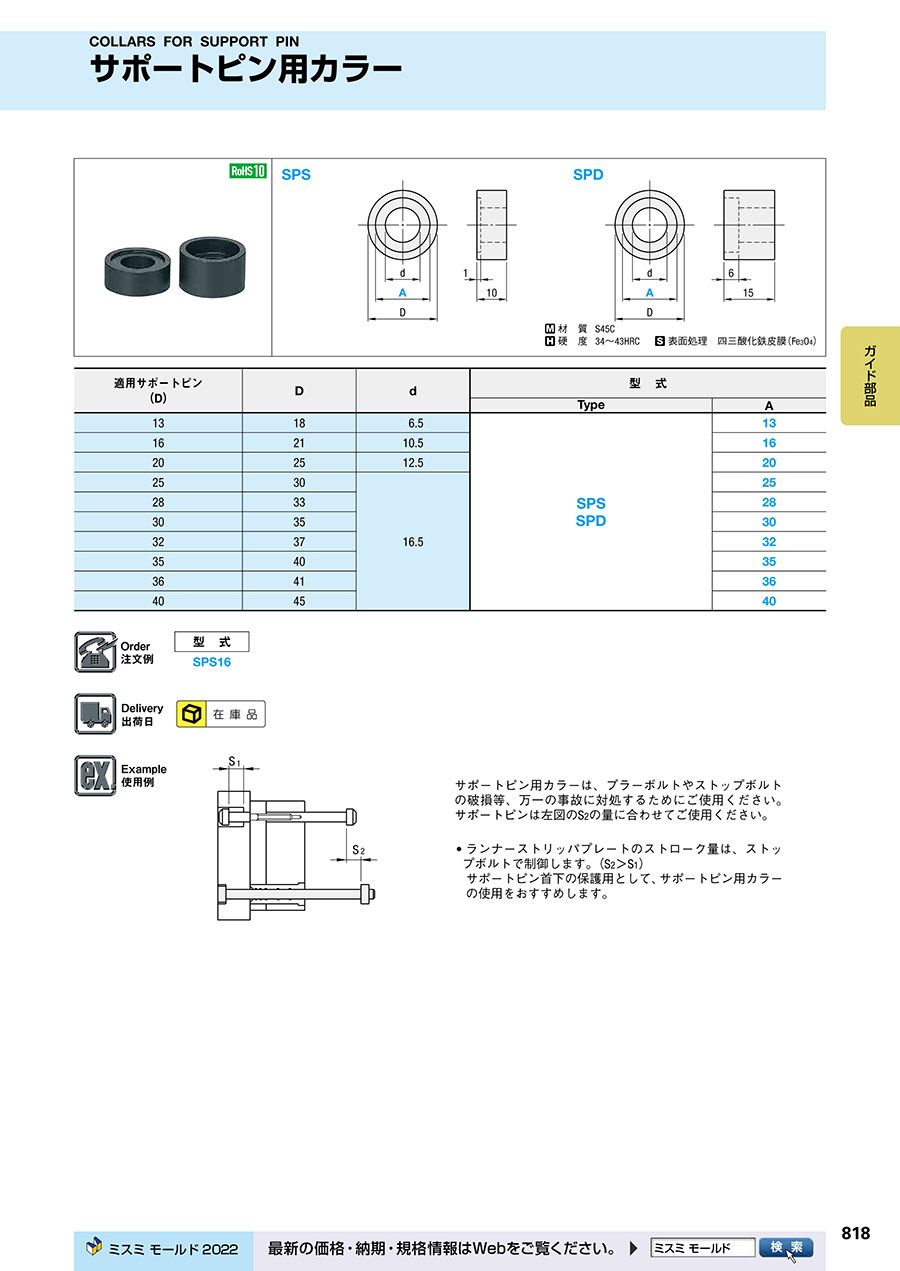

商品情報
外形図・製品仕様
材 質 S45C
硬 度 34～43HRC 表面処理 四三酸化鉄皮膜（Fe3O4）
規格表
| 適用サポートピン （D） | D | d | 型 式 | |
|---|---|---|---|---|
| Type | A | |||
| 13 | 18 | 6.5 | SPS SPD | 13 |
| 16 | 21 | 10.5 | 16 | |
| 20 | 25 | 12.5 | 20 | |
| 25 | 30 | 16.5 | 25 | |
| 28 | 33 | 28 | ||
| 30 | 35 | 30 | ||
| 32 | 37 | 32 | ||
| 35 | 40 | 35 | ||
| 36 | 41 | 36 | ||
| 40 | 45 | 40 | ||
注文例
出荷日
関連情報
サポートピン用カラーは、プラーボルトやストップボルトの破損等、万一の事故に対処するためにご使用ください。サポートピンは左図のS2の量に合わせてご使用ください。
• ランナーストリッパプレートのストローク量は、ストップボルトで制御します。（S2＞S1）サポートピン首下の保護用として、サポートピン用カラーの使用をおすすめします。
• ランナーストリッパプレートのストローク量は、ストップボルトで制御します。（S2＞S1）サポートピン首下の保護用として、サポートピン用カラーの使用をおすすめします。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
270円 ( 297円 ) | 在庫品1日目当日出荷可能 |
270円 ( 297円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
120円 ( 132円 ) | 在庫品1日目当日出荷可能 |
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
270円 ( 297円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
カタログ
サポートピン用カラーのレビュー
機械部品
4
4.02022/04/24
機械部品として使用しました。割と安価に短納期で入手することができて便利でいいと思いました。
0人が参考にしています。
ボルト
4
4.02021/02/22
ボルトの締め付け
に負荷がかからずに
こちらの商品を使い
用途に分けて使用してます
0人が参考にしています。
組立冶具の部品
5
5.02020/11/30
ザグリのあるカラーを探してたらこの部品を見つけました。ザグリの寸法が丁度いいサイズでピッタリ合いました。この手の部品はあ...もっと読む
0人が参考にしています。
大きい台のかさ上げ
5
5.02020/10/28
移動台の固定足のかさ上げとして使ってます。カラーザグリの径が固定足の先端径と同じサイズがありピッタリ収まりました。
0人が参考にしています。
