サポートピン -油溝付・圧入部長さ指定タイプ-

PDFP.1031

型番

商品を一つに絞り込むとこちらに型番が表示されます

・材質表
タイプ 型 式 材質 硬度
圧入部長さ指定 SPP-OC SUJ2 58HRC~
高周波焼入

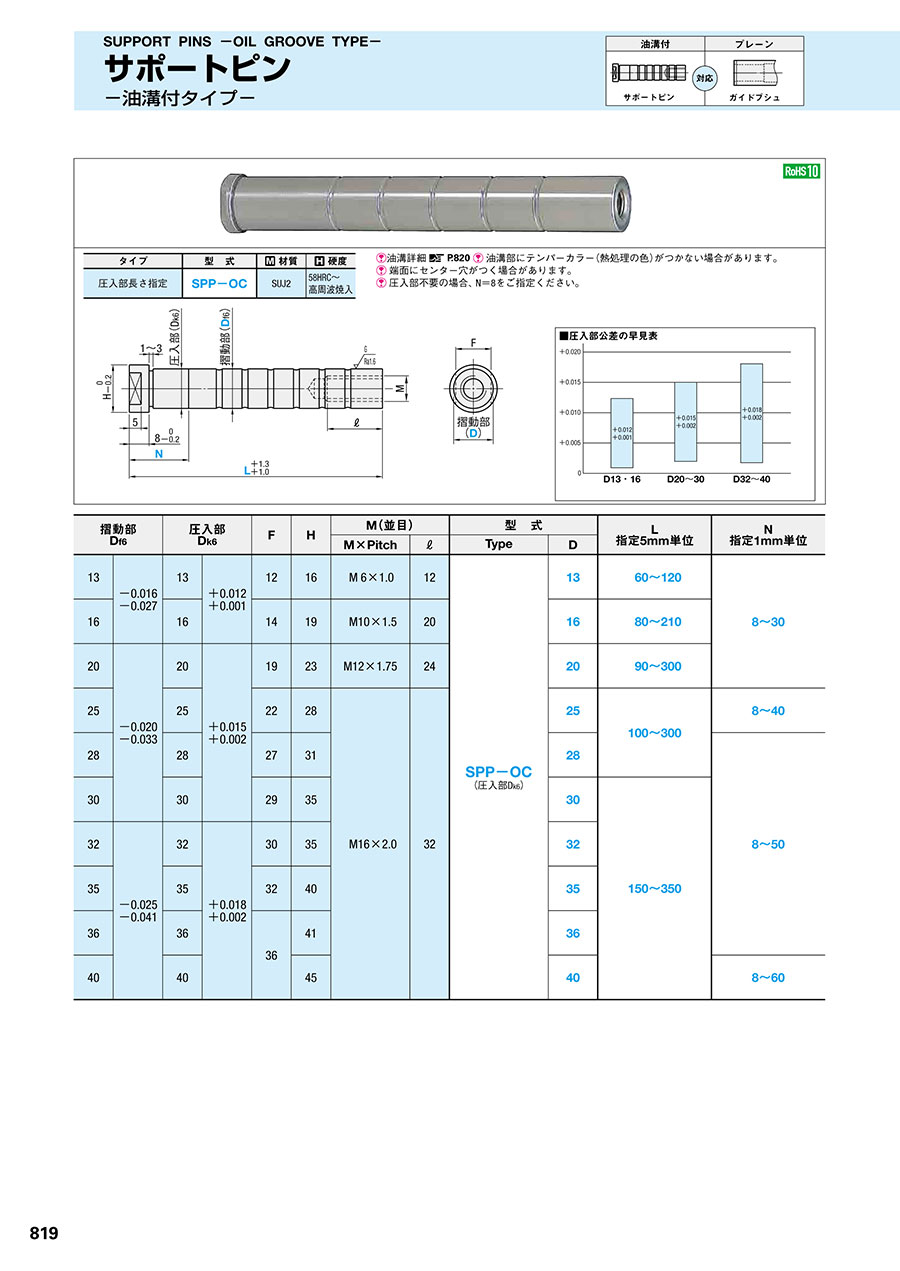

サポートピン -油溝付・圧入部長さ指定タイプ-:関連画像
油溝詳細 こちら 油溝部にテンパーカラー(熱処理の色)がつかない場合があります。
端面にセンター穴が付く場合があります。
圧入部不要の場合、 N=8を指定してください。

型番
SPP-OC13-[60-120/5]-N[8-30/1]
SPP-OC13-LC[61-119/1]-N[8-30/1]
SPP-OC16-[85-210/5]-N[8-30/1]
SPP-OC16-LC[81-209/1]-N[8-30/1]
SPP-OC20-[90-300/5]-N[8-30/1]
SPP-OC20-LC[91-299/1]-N[8-30/1]
SPP-OC25-[100-300/5]-N[8-40/1]
SPP-OC25-LC[101-299/1]-N[8-40/1]
SPP-OC28-[100-300/5]-N[8-50/1]
SPP-OC28-LC[101-299/1]-N[8-50/1]
SPP-OC30-[150-350/5]-N[8-50/1]
SPP-OC30-LC[151-349/1]-N[8-50/1]
SPP-OC32-[150-350/5]-N[8-50/1]
SPP-OC32-LC[151-349/1]-N[8-50/1]
SPP-OC35-[150-350/5]-N[8-50/1]
SPP-OC35-LC[151-349/1]-N[8-50/1]
SPP-OC36-[150-350/5]-N[8-50/1]
SPP-OC36-LC[151-349/1]-N[8-50/1]
SPP-OC40-[150-350/5]-N[8-60/1]
SPP-OC40-LC[151-349/1]-N[8-60/1]
型番通常単価スライド値引通常
出荷日
RoHSD(径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
N(圧入部長さ)
(mm)

-

3日目 対応1360 ~ 120-8 ~ 30

-

3日目 対応13-61 ~ 1198 ~ 30

-

3日目 対応1685 ~ 210-8 ~ 30

-

3日目 対応16-81 ~ 2098 ~ 30

-

3日目 対応2090 ~ 300-8 ~ 30

-

3日目 対応20-91 ~ 2998 ~ 30

-

3日目 対応25100 ~ 300-8 ~ 40

-

3日目 対応25-101 ~ 2998 ~ 40

-

3日目 対応28100 ~ 300-8 ~ 50

-

3日目 対応28-101 ~ 2998 ~ 50

-

3日目 対応30150 ~ 350-8 ~ 50

-

3日目 対応30-151 ~ 3498 ~ 50

-

3日目 対応32150 ~ 350-8 ~ 50

-

3日目 対応32-151 ~ 3498 ~ 50

-

3日目 対応35150 ~ 350-8 ~ 50

-

3日目 対応35-151 ~ 3498 ~ 50

-

3日目 対応36150 ~ 350-8 ~ 50

-

3日目 対応36-151 ~ 3498 ~ 50

-

3日目 対応40150 ~ 350-8 ~ 60

-

3日目 対応40-151 ~ 3498 ~ 60

Loading...

  1. 1

規格表

サポートピン -油溝付・圧入部長さ指定タイプ-:関連画像
・規格表
摺動部
Df6
圧入部
Dk6
FHM(並目)型 式L
指定5mm単位
N
指定1mm単位
¥基準単価
M×PitchTypeD1~9本
13-0.016
-0.027
13+0.012
+0.001
1216M 6×1.0 12SPP-OC
(圧入部Dk6)
13 60~ 908~301,060
95~1201,430
16161419M10×1.5 2016 80~ 901,090
95~1201,250
125~1501,680
155~1802,030
185~2102,510
20-0.020
-0.033
20+0.015
+0.002
1923M12×1.752420901,050
95~1201,320
125~1501,490
155~1801,940
185~2102,350
215~2502,870
255~3003,400
25252228M16×2.0 3225100~1208~401,730
125~1501,900
155~1802,090
185~2102,280
215~2502,940
255~3003,880
2828273128100~1208~501,770
125~1501,900
155~1802,110
185~2102,300
215~2503,110
255~3003,780
3030293530150~2002,340
205~2503,190
255~3003,990
305~3504,770
32-0.025
-0.041
32+0.018
+0.002
303532150~2002,400
205~2503,200
255~3003,990
305~3504,800
3535324035150~2003,100
205~2504,070
255~3005,230
305~3506,150
3636364136150~2003,100
205~2504,070
255~3005,230
305~3506,150
40404540150~2008~604,100
205~2504,890
255~3006,140
305~3508,620

■数量スライド価格 (1円未満切り捨て)
数 量1~910~1920~2930~50表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期


仕様・概要

■サポートピン−油溝付タイプ−油溝加工概要
サポートピン -油溝付・圧入部長さ指定タイプ-:関連画像
サポートピンは先端に型板の荷重がかかるため、曲げモーメントによるたわみが生じ、クラックによる折損の可能性があります。ガイドブシュの使用をお奨めします。

油溝加工

(N+10)の位置に幅Wの油溝が入ります。
そこから先端方向にP1間隔でE1位置まで油溝が入ります。

Nmax.:圧入部長さの最大値
P1 :油溝の間隔
W :油溝の幅
E1 :最終油溝から先端までの長さ(E1の最大値はP1の1.5倍未満です)

D Nmax. P1 W E1
13・16 30 20 3 20~30
20 25 25~37
25 40
28・30 50 30 30~45
32・35・36 35 4 35~52
40 60

追加工

追加工価格も数量スライド適用 こちら
