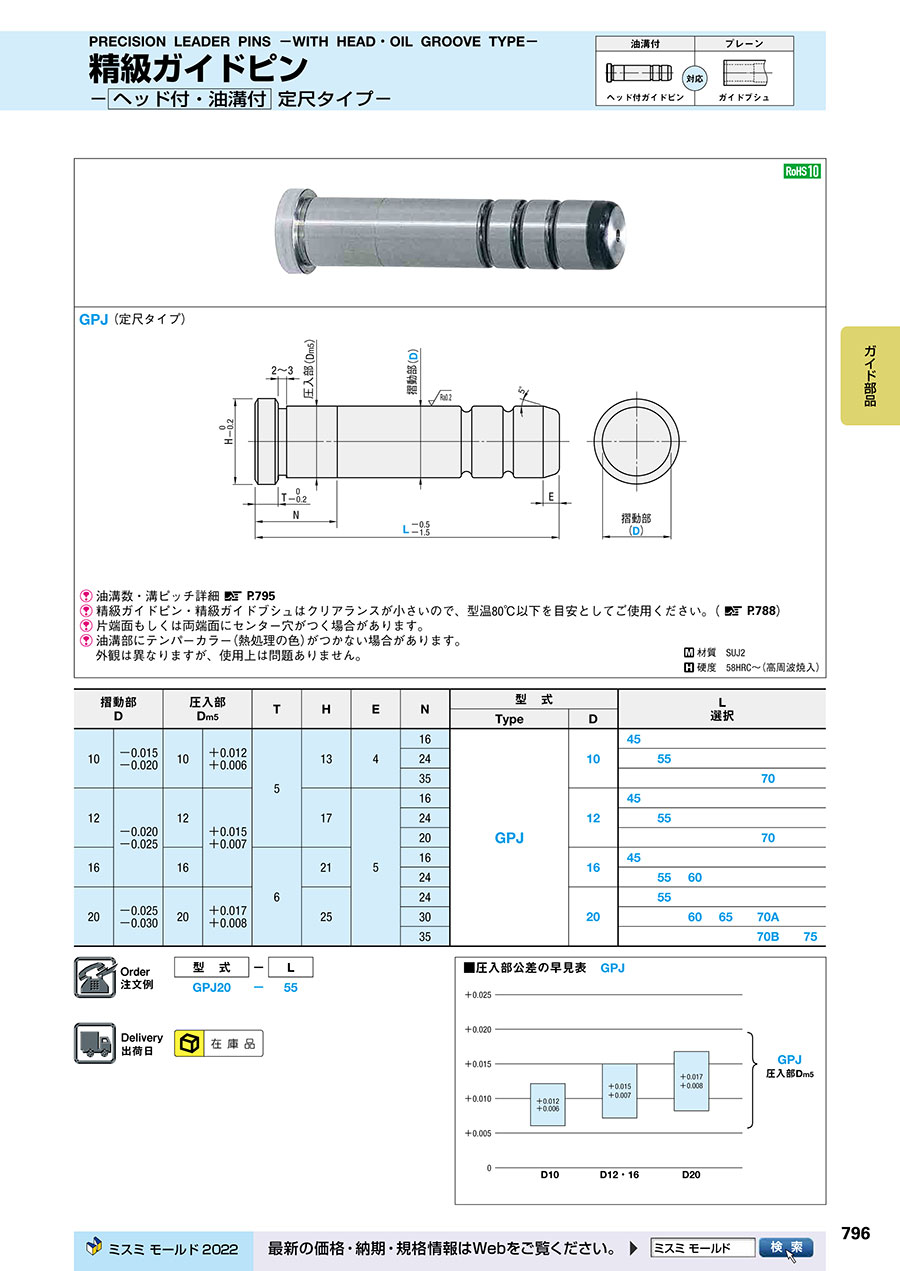

精級ガイドピン -ヘッド付油溝付/定尺タイプ-

精級ガイドピン -ヘッド付油溝付/定尺タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.1009

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SUJ2
硬度 58HRC~(高周波焼入)

  精級ガイドピン -ヘッド付油溝付/定尺タイプ-:関連画像
油溝数・溝ピッチ詳細 こちら
精級ガイドピン・精級ガイドブシュはクリアランスが小さいので、型温80℃以下を目安としてご使用ください。( P.1004)
片端面もしくは両端面にセンター穴がつく場合があります。
油溝部にテンパーカラー(熱処理の色)がつかない場合があります。
型番
GPJ10-45
GPJ10-55
GPJ10-70
GPJ12-45
GPJ12-55
GPJ12-70
GPJ16-45
GPJ16-55
GPJ16-60
GPJ20-55
GPJ20-60
GPJ20-65
GPJ20-70A
GPJ20-70B
GPJ20-75
型番通常単価スライド値引通常
出荷日
RoHSD(摺動部)
(mm)
L(全長)
(mm)
N(圧入部長さ)
(mm)

470円

あり 在庫品1日目(当日可能) 対応104516

500円

あり 在庫品1日目(当日可能) 対応105524

500円

あり 在庫品1日目(当日可能) 対応107035

510円

あり 在庫品1日目(当日可能) 対応124516

540円

あり 在庫品1日目(当日可能) 対応125524

580円

あり 在庫品1日目(当日可能) 対応127020

730円

あり 在庫品1日目(当日可能) 対応164516

730円

あり 在庫品1日目(当日可能) 対応165524

730円

あり 在庫品1日目(当日可能) 対応166024

850円

あり 在庫品1日目(当日可能) 対応205524

850円

あり 在庫品1日目(当日可能) 対応206030

850円

あり 在庫品1日目(当日可能) 対応206530

850円

あり 在庫品1日目(当日可能) 対応207030

850円

あり 在庫品1日目(当日可能) 対応207035

850円

あり 在庫品1日目(当日可能) 対応207535

Loading...

  1. 1

規格表

精級ガイドピン -ヘッド付油溝付/定尺タイプ-:関連画像
・規格表
摺動部
D
圧入部
Dm5
THEN型 式L
選択
¥基準単価
TypeD1~9本
10-0.015
-0.020
10+0.012
+0.006
513416GPJ1045     470
24 55    500
35    70
12-0.020
-0.025
12+0.015
+0.007
175161245     510
24 55    540
20    70 580
1616621161645     730
24 5560
20-0.025
-0.030
20+0.017
+0.008
252420 55    850
30  6065*70A
35    *70B75

■数量スライド価格 (1円未満切り捨て)
数 量1~910~1920~29表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%
*GPJ20−70Aの場合、 N=30
GPJ20−70Bの場合、 N=35になります。

納期

仕様・概要

■油溝加工寸法(GPJ,GPJL,GPJ−XL)
※圧入部長さ(N)が油溝と干渉しないように、Nmax.を
下表の通り設けてありますのでご注意ください。
GPJ  こちら
GPJL  こちら
GPJ-XL  こちら

精級ガイドピン -ヘッド付油溝付/定尺タイプ-:関連画像
W:D= 8~32 → 3
D=35~60 → 5

(油溝幅(W)3mm)
L寸法D=8~16D=20D=25D=28~32
Nmax.AP1溝数Nmax.AP1溝数Nmax.AP1溝数Nmax.AP1溝数
40161482
45159
50242415822415822417102
55169
603303030
651691811
7035354037
753
804540345
851610
9050505050
951710
10060606060
1051912
1107070703
1151710
12080808070
1251711
130909080
135
14010010090
145
150110100
1552013
160120110
165181311720132114
170120120
175
180
185
190
195
200
210201421142316
220
230
240
250
260
27023162518
280
290
300
310
320
330
340
350
360
370
380
390
400

(油溝幅(W)5mm)
L寸法D=35D=40D=50・60
Nmax.AP1溝数Nmax.AP1溝数Nmax.AP1溝数
703519122
75
8045
85
9050
95
100604032222
1052013
110350
115
12070605036262
125
1308060
135
140907070
1453525
1501008080
155
1601103828
1652114
1701203
175
180130903
185
19090
19538284030
200100
2102215
220110100
230
240120110
2504232
260130120
2702316
280140130
2904030140
300
31042321504434
320
330160
3402417
350170
360180
3701904636
380
3904434200
400
4104838
420
430
440
450
460
4705040
480
490
500
510
520
530
540
550

精級ガイドピン -ヘッド付油溝付/定尺タイプ-:関連画像


基本情報

種類 標準 ヘッド ヘッド付き 油溝 油溝付
逃がし径有無 取り付け方法 ヘッド付 ジョイント対応の有無

精級ガイドピン -ヘッド付油溝付/定尺タイプ-のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています
