精級ガイドピン -ヘッド付プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

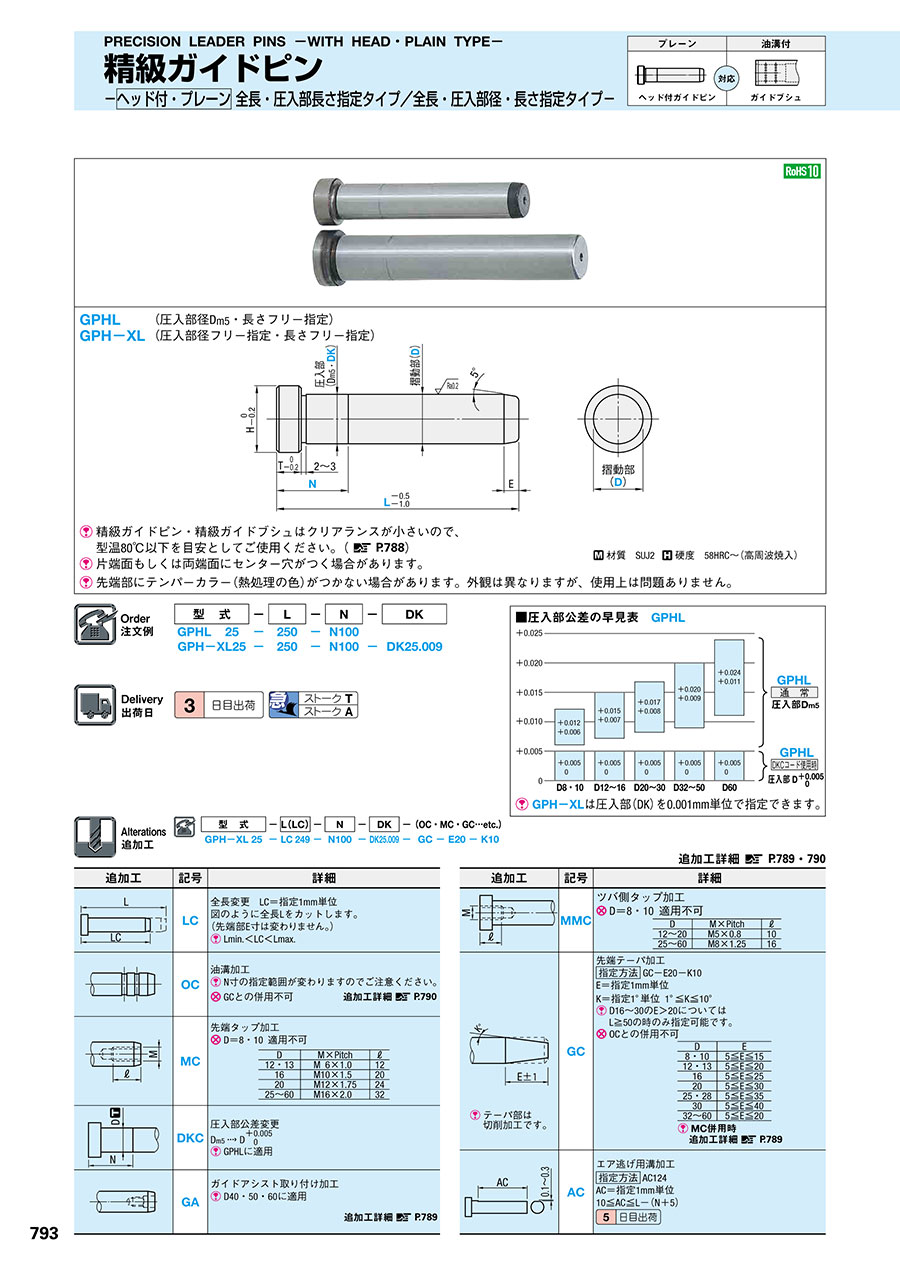

カタログ |P.793

4.4

平均満足度4.4

この商品のレビューをみる（14件）

この商品のFAQをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級ガイドピン -ヘッド付プレーンタイプ/定尺タイプ-

4.5

通常価格(税別)： 450円 (税込価格：495円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級ガイドピン -ヘッド付油溝付/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

4.2

通常出荷日：3 日目

ヘッド付プレーンタイプ・全長/圧入部長さ・圧入部径/長さ指定タイプの精級ガイド...

詳細情報を確認する

種類
標準
ヘッド
ヘッド付き
油溝
なし
逃がし径有無
無
取り付け方法
ヘッド付
ジョイント対応の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が56型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

精級ガイドピン・精級ガイドブシュはクリアランスが小さいので、型温80℃以下を目安としてご使用ください。（ P.788）
片端面もしくは両端面にセンター穴がつく場合があります。
先端部にテンパーカラー（熱処理の色）がつかない場合があります。外観は異なりますが、使用上は問題ありません。

材質 SUJ2 硬度 58HRC～（高周波焼入）

規格表

■GPHL（圧入部径D_m5・長さフリー指定タイプ）

摺動部 D		圧入部 D_m5		T	H	E	型式		L	N
摺動部 D		圧入部 D_m5		T	H	E	Type	D	指定5mm単位	指定1mm単位
8	−0.015 −0.020	8	+0.012 +0.006	5	11	3	GPHL	8	30～80	10～60
10	−0.015 −0.020	10	+0.012 +0.006		13	4		10	30～80	10～60
12	−0.020 −0.025	12	+0.015 +0.007		17	5		12	30～200	10～80
13		13			18			13	30～200	10～80
16		16		8	21			16	30～250	13～80
20	−0.025 −0.030	20	+0.017 +0.008		25			20	30～300	13～100
25		25			30			25	40～350	13～120
28		28			33			28	50～300	13～120
30		30			35			30	50～400	13～130
32	−0.030 −0.035	32	+0.020 +0.009		37			32	50～350
35	−0.030 −0.035	35			40			35	60～450
40	−0.030 −0.040	40		10	45	8		40	80～500	15～200
50	−0.030 −0.040	50		12	55			50	100～550	17～200
60	−0.030 −0.050	60	+0.024 +0.011	15	65			60	200～550	20～200
圧入部不要の場合、 N＝T寸をご指定ください。ex. D＝13 N＝5 圧入部長さは、 N≦LーEでご指定ください。

■GPH-XL（圧入部径フリー指定・長さフリー指定タイプ）

摺動部 D		T	H	E	型式		L	N	圧入部径DK
摺動部 D		T	H	E	Type	D	指定5mm単位	指定1mm単位	指定0.001mm単位	公差
8	−0.015 −0.020	5	11	3	GPH−XL	8	30～80	10～60	8.000～8.050	DK ±0.002
10	−0.015 −0.020		13	4		10	30～80	10～60	10.000～10.050
12	−0.020 −0.025		17	5		12	30～200	10～80	12.000～12.050
13			18			13	30～200	10～80	13.000～13.050
16		8	21			16	30～250	13～80	16.000～16.050
20	−0.025 −0.030		25			20	30～300	13～100	20.000～20.050
25			30			25	40～350	13～120	25.000～25.050
28			33			28	50～300	13～120	28.000～28.050
30			35			30	50～400	13～130	30.000～30.050
32	−0.030 −0.035		37			32	50～350		32.000～32.050	DK ±0.003
35	−0.030 −0.035		40			35	60～450		35.000～35.050
40	−0.030 −0.040	10	45	8		40	80～500	15～200	40.000～40.050
50	−0.030 −0.040	12	55			50	100～550	17～200	50.000～50.050
60	−0.030 −0.050	15	65			60	200～550	20～200	60.000～60.050
圧入部長さは、 N≦L−Eでご指定ください。

精級ガイドピン -ヘッド付プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-

注文例

出荷日

追加工

P.789
P.790

型番リスト

表示件数

型番

GPH-XL8-[30-80/5]-N[10-60/1]-DK[8-8.05/0.001]

GPH-XL8-LC[31-79/1]-N[10-60/1]-DK[8-8.05/0.001]

GPH-XL10-[30-80/5]-N[10-60/1]-DK[10-10.05/0.001]

GPH-XL10-LC[31-79/1]-N[10-60/1]-DK[10-10.05/0.001]

GPH-XL12-[30-200/5]-N[10-80/1]-DK[12-12.05/0.001]

GPH-XL12-LC[31-199/1]-N[10-80/1]-DK[12-12.05/0.001]

GPH-XL13-[30-200/5]-N[10-80/1]-DK[13-13.05/0.001]

GPH-XL13-LC[31-199/1]-N[10-80/1]-DK[13-13.05/0.001]

GPH-XL16-[30-250/5]-N[13-80/1]-DK[16-16.05/0.001]

GPH-XL16-LC[31-249/1]-N[13-80/1]-DK[16-16.05/0.001]

GPH-XL20-[30-300/5]-N[13-100/1]-DK[20-20.05/0.001]

GPH-XL20-LC[31-299/1]-N[13-100/1]-DK[20-20.05/0.001]

GPH-XL25-[40-350/5]-N[13-120/1]-DK[25-25.05/0.001]

GPH-XL25-LC[41-349/1]-N[13-120/1]-DK[25-25.05/0.001]

GPH-XL28-[50-300/5]-N[13-120/1]-DK[28-28.05/0.001]

GPH-XL28-LC[51-299/1]-N[13-120/1]-DK[28-28.05/0.001]

GPH-XL30-[50-400/5]-N[13-130/1]-DK[30-30.05/0.001]

GPH-XL30-LC[51-399/1]-N[13-130/1]-DK[30-30.05/0.001]

GPH-XL32-[50-350/5]-N[13-130/1]-DK[32-32.05/0.001]

GPH-XL32-LC[51-349/1]-N[13-130/1]-DK[32-32.05/0.001]

GPH-XL35-[60-450/5]-N[13-130/1]-DK[35-35.05/0.001]

GPH-XL35-LC[61-449/1]-N[13-130/1]-DK[35-35.05/0.001]

GPH-XL40-[80-500/5]-N[15-200/1]-DK[40-40.05/0.001]

GPH-XL40-LC[81-499/1]-N[15-200/1]-DK[40-40.05/0.001]

GPH-XL50-[100-550/5]-N[17-200/1]-DK[50-50.05/0.001]

GPH-XL50-LC[101-549/1]-N[17-200/1]-DK[50-50.05/0.001]

GPH-XL60-[200-550/5]-N[20-200/1]-DK[60-60.05/0.001]

GPH-XL60-LC[201-549/1]-N[20-200/1]-DK[60-60.05/0.001]

GPHL8-[30-80/5]-N[5-60/1]

GPHL8-LC[31-79/1]-N[5-60/1]

GPHL10-[30-80/5]-N[5-60/1]

GPHL10-LC[31-79/1]-N[5-60/1]

GPHL12-[30-200/5]-N[5-80/1]

GPHL12-LC[31-199/1]-N[5-80/1]

GPHL13-[30-200/5]-N[5-80/1]

GPHL13-LC[31-199/1]-N[5-80/1]

GPHL16-[30-250/5]-N[8-80/1]

GPHL16-LC[31-249/1]-N[8-80/1]

GPHL20-[30-300/5]-N[8-100/1]

GPHL20-LC[31-299/1]-N[8-100/1]

GPHL25-[40-350/5]-N[8-120/1]

GPHL25-LC[41-349/1]-N[8-120/1]

GPHL28-[50-300/5]-N[8-120/1]

GPHL28-LC[51-299/1]-N[8-120/1]

GPHL30-[50-400/5]-N[8-130/1]

GPHL30-LC[51-399/1]-N[8-130/1]

GPHL32-[50-350/5]-N[8-130/1]

GPHL32-LC[51-349/1]-N[8-130/1]

GPHL35-[60-450/5]-N[8-130/1]

GPHL35-LC[61-449/1]-N[8-130/1]

GPHL40-[80-500/5]-N[10-200/1]

GPHL40-LC[81-499/1]-N[10-200/1]

GPHL50-[100-550/5]-N[12-200/1]

GPHL50-LC[101-549/1]-N[12-200/1]

GPHL60-[200-550/5]-N[15-200/1]

GPHL60-LC[201-549/1]-N[15-200/1]

D（摺動部）

(mm)

L(全長)

(mm)

圧入部指定方法

N(圧入部長さ)

(mm)

DK(圧入部径)

(mm)

LC(全長変更)

(mm)

RoHS?

最小発注数量

8	30 ～ 80	フリー指定	10 ～ 60	8 ～ 8.05	-	10	1個
8	-	フリー指定	10 ～ 60	8 ～ 8.05	31 ～ 79	10	1個
10	30 ～ 80	フリー指定	10 ～ 60	10 ～ 10.05	-	10	1個
10	-	フリー指定	10 ～ 60	10 ～ 10.05	31 ～ 79	10	1個
12	30 ～ 200	フリー指定	10 ～ 80	12 ～ 12.05	-	10	1個
12	-	フリー指定	10 ～ 80	12 ～ 12.05	31 ～ 199	10	1個
13	30 ～ 200	フリー指定	10 ～ 80	13 ～ 13.05	-	10	1個
13	-	フリー指定	10 ～ 80	13 ～ 13.05	31 ～ 199	10	1個
16	30 ～ 250	フリー指定	13 ～ 80	16 ～ 16.05	-	10	1個
16	-	フリー指定	13 ～ 80	16 ～ 16.05	31 ～ 249	10	1個
20	30 ～ 300	フリー指定	13 ～ 100	20 ～ 20.05	-	10	1個
20	-	フリー指定	13 ～ 100	20 ～ 20.05	31 ～ 299	10	1個
25	40 ～ 350	フリー指定	13 ～ 120	25 ～ 25.05	-	10	1個
25	-	フリー指定	13 ～ 120	25 ～ 25.05	41 ～ 349	10	1個
28	50 ～ 300	フリー指定	13 ～ 120	28 ～ 28.05	-	10	1個
28	-	フリー指定	13 ～ 120	28 ～ 28.05	51 ～ 299	10	1個
30	50 ～ 400	フリー指定	13 ～ 130	30 ～ 30.05	-	10	1個
30	-	フリー指定	13 ～ 130	30 ～ 30.05	51 ～ 399	10	1個
32	50 ～ 350	フリー指定	13 ～ 130	32 ～ 32.05	-	10	1個
32	-	フリー指定	13 ～ 130	32 ～ 32.05	51 ～ 349	10	1個
35	60 ～ 450	フリー指定	13 ～ 130	35 ～ 35.05	-	10	1個
35	-	フリー指定	13 ～ 130	35 ～ 35.05	61 ～ 449	10	1個
40	80 ～ 500	フリー指定	15 ～ 200	40 ～ 40.05	-	10	1個
40	-	フリー指定	15 ～ 200	40 ～ 40.05	81 ～ 499	10	1個
50	100 ～ 550	フリー指定	17 ～ 200	50 ～ 50.05	-	10	1個
50	-	フリー指定	17 ～ 200	50 ～ 50.05	101 ～ 549	10	1個
60	200 ～ 550	フリー指定	20 ～ 200	60 ～ 60.05	-	10	1個
60	-	フリー指定	20 ～ 200	60 ～ 60.05	201 ～ 549	10	1個
8	30 ～ 80	固定	5 ～ 60	-	-	10	1個
8	-	固定	5 ～ 60	-	31 ～ 79	10	1個
10	30 ～ 80	固定	5 ～ 60	-	-	10	1個
10	-	固定	5 ～ 60	-	31 ～ 79	10	1個
12	30 ～ 200	固定	5 ～ 80	-	-	10	1個
12	-	固定	5 ～ 80	-	31 ～ 199	10	1個
13	30 ～ 200	固定	5 ～ 80	-	-	10	1個
13	-	固定	5 ～ 80	-	31 ～ 199	10	1個
16	30 ～ 250	固定	8 ～ 80	-	-	10	1個
16	-	固定	8 ～ 80	-	31 ～ 249	10	1個
20	30 ～ 300	固定	8 ～ 100	-	-	10	1個
20	-	固定	8 ～ 100	-	31 ～ 299	10	1個
25	40 ～ 350	固定	8 ～ 120	-	-	10	1個
25	-	固定	8 ～ 120	-	41 ～ 349	10	1個
28	50 ～ 300	固定	8 ～ 120	-	-	10	1個
28	-	固定	8 ～ 120	-	51 ～ 299	10	1個
30	50 ～ 400	固定	8 ～ 130	-	-	10	1個
30	-	固定	8 ～ 130	-	51 ～ 399	10	1個
32	50 ～ 350	固定	8 ～ 130	-	-	10	1個
32	-	固定	8 ～ 130	-	51 ～ 349	10	1個
35	60 ～ 450	固定	8 ～ 130	-	-	10	1個
35	-	固定	8 ～ 130	-	61 ～ 449	10	1個
40	80 ～ 500	固定	10 ～ 200	-	-	10	1個
40	-	固定	10 ～ 200	-	81 ～ 499	10	1個
50	100 ～ 550	固定	12 ～ 200	-	-	10	1個
50	-	固定	12 ～ 200	-	101 ～ 549	10	1個
60	200 ～ 550	固定	15 ～ 200	-	-	10	1個
60	-	固定	15 ～ 200	-	201 ～ 549	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ヘッド付プレーンタイプ・全長/圧入部長さ・圧入部径/長さ指定タイプの精級ガイドピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

精級ガイドピン -ヘッド付プレーン/圧入部長さ指定タイプ,圧入部径・長さ指定タイプ-のレビュー

4.4平均満足度：4.414件のレビュー

星5
43%
星4
57%
星3
0%
星2
0%
星1
0%

位置決め

満足度：5.02022/09/01

品質、精度が良く安心して使用できます。また、納期も早いので助かりました

0人が参考にしています。

金型

満足度：4.02022/08/28

割と精度が高いガイドピンを比較的安価に短納期で入手でき、とても満足しています。

0人が参考にしています。

ブシュを無給油タイプにした為

満足度：5.02022/06/02

溝があると無給油ブシュが削れてしまうのでこのタイプに交換しました。溝有りに比べて汚れにくく、「無給油」とは違った意味で長...もっと読む

0人が参考にしています。

ガイド

満足度：4.02022/05/10

入れ子のガイドピンに使用しました問題なく位置決めできましたよかったです

0人が参考にしています。

金型

満足度：4.02022/03/02

追加工もできるので便利だと思います。品質も問題ないと思います。

0人が参考にしています。

14件全て見る

よくあるご質問（FAQ）

Qプラ型ガイドピン　GPHLに窒化処理をしたいので、高周波焼入れの処理温度を教えてください。

ガイドピン高周波焼き戻し温度（170度～200度）で実施しているため、窒化（一般的なガス窒化温度500度前後）処理すると形状変化等を引き起こす恐れがあるので控えて下さい。

Q精級ガイドピンGPHLでLC追加工を使った場合、E寸法はそのまま残りますか？カットしてしまうのでなくなってしまいますか？

LC追加工を使った場合でもE寸法は残ります。

Qガイドピンの高周波焼入れはどの位の深さまで熱処理をされているのでしょうか？

約1.5mmの深さまでです。
