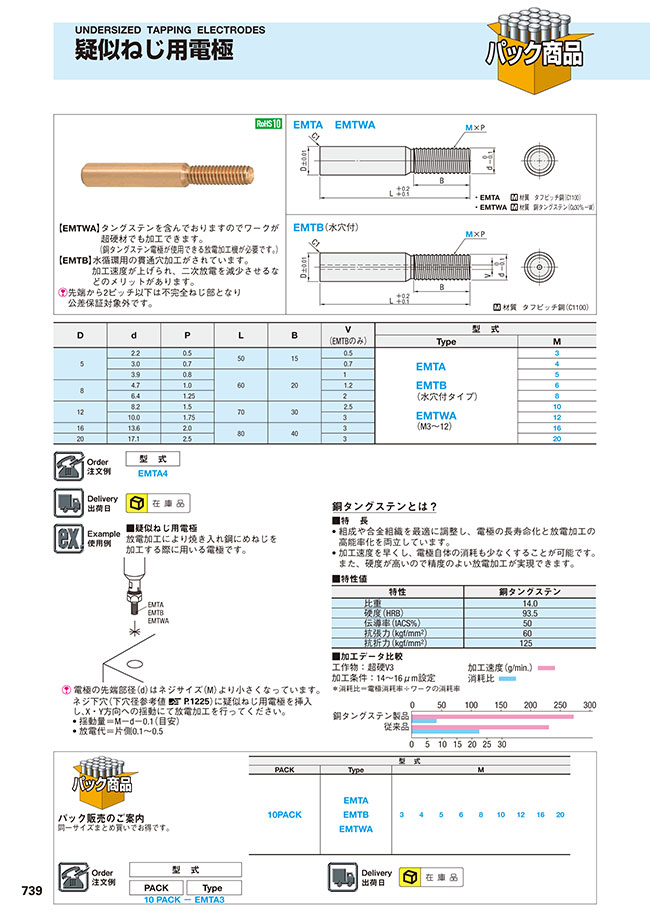

疑似ねじ用電極
- 通常単価(税別)
- 2,440円～178,620円
- 税込単価
- 2,684円～196,482円
疑似ねじ用電極です。パック商品（10本入り）でのご購入がお得です。型番冒頭「10PACK-」にてご指定...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・製品仕様
【EMTWA】タングステンを含んでおりますのでワークが超硬材でも加工できます。（銅タングステン電極が使用できる放電加工機が必要です。）
【EMTB】水循環用の貫通穴加工がされています。加工速度が上げられ、二次放電を減少させるなどのメリットがあります。
[ ! ]先端から2ピッチ以下は不完全ねじ部となり公差保証対象外です。

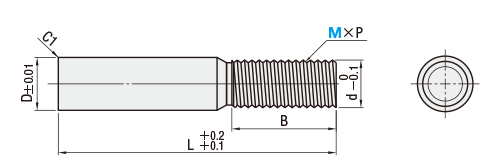

EMTA EMTWA・EMTA [ M ]材質タフピッチ銅（C1100）
・EMTWA [ M ]材質銅タングステン（Cu30%-W）

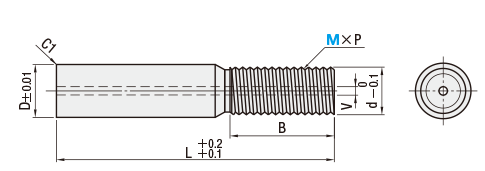

EMTB（水穴付）[ M ]材質タフピッチ銅（C1100）
規格表
| D | d | P | L | B | V （EMTBのみ） | 型 式 | |
|---|---|---|---|---|---|---|---|
| Type | M | ||||||
| 5 | 2.2 | 0.5 | 50 | 15 | 0.5 | EMTA EMTB （水穴付タイプ） EMTWA （M3～12） | 3 |
| 3.0 | 0.7 | 0.7 | 4 | ||||
| 3.9 | 0.8 | 60 | 20 | 1 | 5 | ||
| 8 | 4.7 | 1.0 | 1.2 | 6 | |||
| 6.4 | 1.25 | 2 | 8 | ||||
| 12 | 8.2 | 1.5 | 70 | 30 | 2.5 | 10 | |
| 10.0 | 1.75 | 3 | 12 | ||||
| 16 | 13.6 | 2.0 | 80 | 40 | 3 | 16 | |
| 20 | 17.1 | 2.5 | 3 | 20 | |||
注文例
| 型式 |
| EMTA4 |
出荷日
 | 在庫品 |
関連情報
使用例
放電加工により焼き入れ鋼にめねじを
加工する際に用いる電極です。
[ ! ]電極の先端部径（d）はネジサイズ（M）より小さくなっています。ネジ下穴（下穴径参考値>> P.1225）に疑似ねじ用電極を挿入し、X・Y方向への揺動にて放電加工を行ってください。
・揺動量＝M-d-0.1 （目安）
・放電代＝片側0.1～0.5
銅タングステンとは？
■特長
・組成や合金組織を最適に調整し、電極の長寿命化と放電加工の高能率化を両立しています。
・加工速度を早くし、電極自体の消耗も少なくすることが可能です。また、硬度が高いので精度のよい放電加工が実現できます。
■特性値
| 特性 | 銅タングステン |
|---|---|
| 比重 | 14.0 |
| 硬度（HRB） | 93.5 |
| 伝導率（IACS%） | 50 |
| 抗張力（kgf/mm2） | 60 |
| 抗折力（kgf/mm2） | 125 |

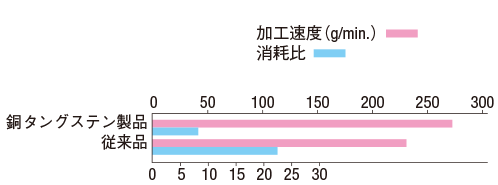

■加工データ比較工作物：超硬V3
加工条件：14～16μm設定
＊消耗比＝電極消耗率÷ワークの消耗率
| 型 式 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| PACK | Type | M | ||||||||
| 10PACK | EMTA EMTB EMTWA | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
注文例
| 型 式 | ||
| PACK | Type | |
| 10 PACK | － | EMTA3 |
出荷日
| 在庫品 |
