ミスミ

ランナー流量調整ピン

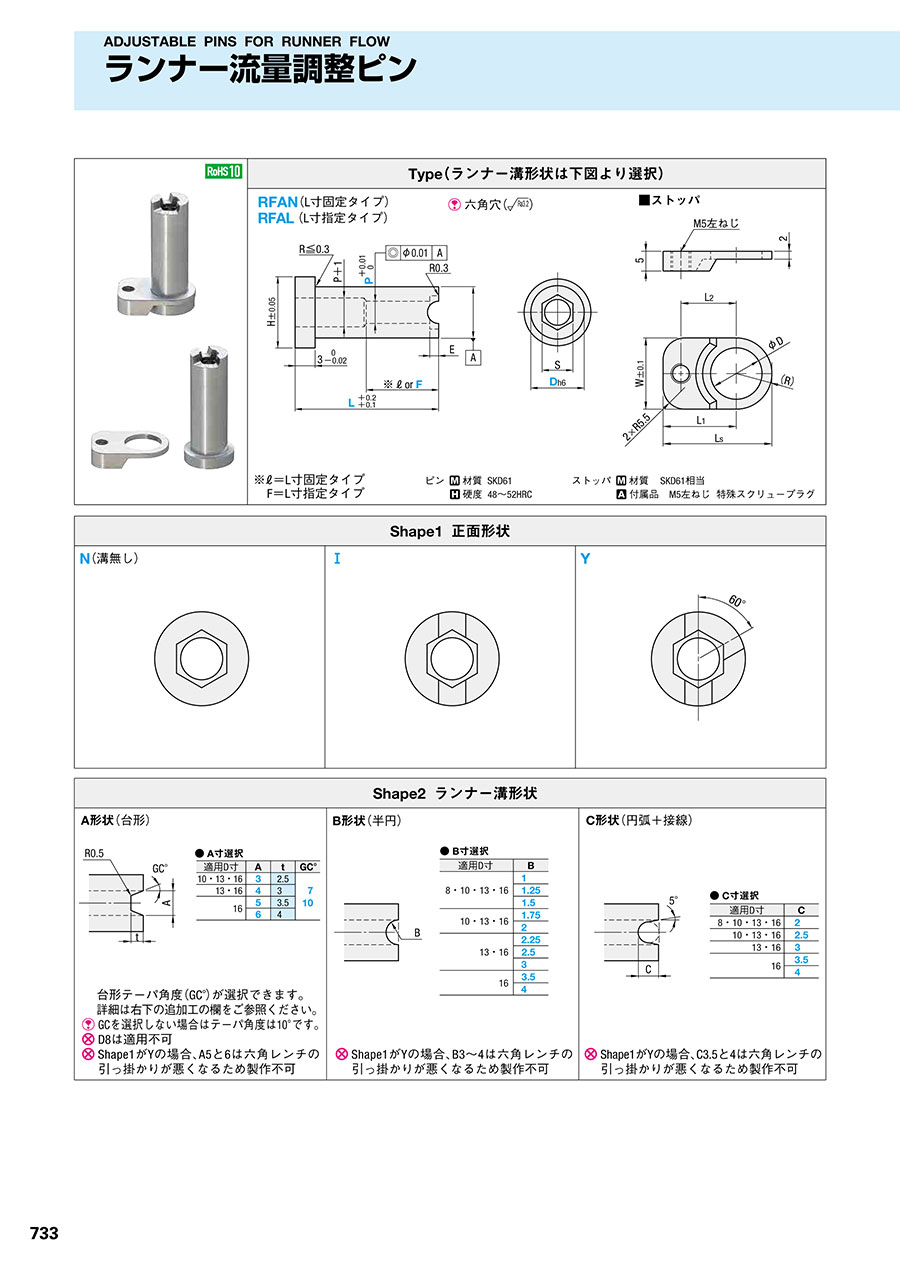

カタログ |P.733

通常単価(税別): -

税込単価: -

通常出荷日：2日目

ランナー流量調整ピンです。L寸固定タイプ、L寸指定タイプが選択可能です。

よく一緒に見られています

ミスミ

ランナー流量調整ボルト

通常価格(税別)： 630円 (税込価格：693円)

通常出荷日：在庫品1日目

未確定：候補が78型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

Type（ランナー溝形状は下図より選択）

※ℓ＝L寸固定タイプ
F ＝L寸指定タイプ

ピン
材質 SKD61
硬度 48～52HRC

ストッパ
材質 SKD61相当
付属品 M5左ねじ特殊スクリュープラグ

Shape1 正面形状

Shape2 ランナー溝形状

台形テーパ角度（GC°）が選択できます。詳細は右下の追加工の欄をご参照ください。 GCを選択しない場合はテーパ角度は10°です。 D8は適用不可 Shape1がYの場合、A5と6は六角レンチの引っ掛かりが悪くなるため製作不可	Shape1がYの場合、B3～4は六角レンチの引っ掛かりが悪くなるため製作不可	Shape1がYの場合、C3.5と4は六角レンチの引っ掛かりが悪くなるため製作不可

規格表

ストッパ				H	E	S	型式		Shape1	Shape2				L	ℓまたはF		P
ストッパ							型式			Shape2					ℓ	F（指定1mm単位）
W	L_s	L₁	L₂				Type	D		A 形状	B 形状		C 形状		ℓ	F（指定1mm単位）
13	22	15.5	11	12.5	3	4	RFAN （L寸固定） RFAL （L寸指定）	8	N I ^※Y	-	1 1.5	1.25	2	L寸固定タイプ 20 25 30 35 40 50 L寸指定タイプ指定0.1mm単位 15.0～50.0	14	8～30	3
15	24	16.5	12	14.5	3	5		10		3	1 1.5 2	1.25 1.75	2 2.5	L寸固定タイプ 20 25 30 35 40 50 L寸指定タイプ指定0.1mm単位 15.0～50.0	15	8～30	4
18	27.5	18.5	14	17.5	4	6		13		3 4	1 1.5 2 2.5	1.25 1.75 2.25 ^※3	2 2.5 3	L寸固定タイプ 20 25 30 35 40 50 60 L寸指定タイプ指定0.1mm単位 20.0～60.0	16	10～30	5
18	27.5	18.5	14	17.5	4	8		13		3 4	1 1.5 2 2.5	1.25 1.75 2.25 ^※3	2 2.5 3	L寸固定タイプ 25 30 35 40 50 60 L寸指定タイプ指定0.1mm単位 20.0～60.0	20	10～30	6
21	30	19.5	15	20.5	5	10		16		3 4 ^※5 ^※6	1 1.5 2 2.5 ^※3.5	1.25 1.75 2.25 ^※3 ^※4	2 2.5 3 ^※3.5 ^※4	L寸固定タイプ 30 35 40 50 60 L寸指定タイプ指定0.1mm単位 20.0～60.0	22	12～30	8
Shape1がYの場合・A5～6・B3～4・C3.5～4は製作不可となります。 Shape1がNの場合、Shape2は指定不要です。

注文例

出荷日

追加工

型番リスト

表示件数

型番

RFAL8-I-B[1,1.25,1.5]-[15-50/0.1]-F[8-30/0.1]-P3

RFAL8-I-C2-[15-50/0.1]-F[8-30/0.1]-P3

RFAL8-N-[15-50/0.1]-F[8-30/0.1]-P3

RFAL8-Y-B[1,1.25,1.5]-[15-50/0.1]-F[8-30/0.1]-P3

RFAL8-Y-C2-[15-50/0.1]-F[8-30/0.1]-P3

RFAL10-I-A3-[15-50/0.1]-F[8-30/0.1]-P4

RFAL10-I-B[1,1.25,1.5,1.75,2]-[15-50/0.1]-F[8-30/0.1]-P4

RFAL10-I-C[2,2.5]-[15-50/0.1]-F[8-30/0.1]-P4

RFAL10-N-[15-50/0.1]-F[8-30/0.1]-P4

RFAL10-Y-A3-[15-50/0.1]-F[8-30/0.1]-P4

RFAL10-Y-B[1,1.25,1.5,1.75,2]-[15-50/0.1]-F[8-30/0.1]-P4

RFAL10-Y-C[2,2.5]-[15-50/0.1]-F[8-30/0.1]-P4

RFAL13-I-A[3,4]-[20-60/0.1]-F[10-30/0.1]-P[5,6]

RFAL13-I-B[1,1.25,1.5,1.75,2,2.25,2.5,3]-[20-60/0.1]-F[10-30/0.1]-P[5,6]

RFAL13-I-C[2,2.5,3]-[20-60/0.1]-F[10-30/0.1]-P[5,6]

RFAL13-N-[20-60/0.1]-F[10-30/0.1]-P[5,6]

RFAL13-Y-A[3,4]-[20-60/0.1]-F[10-30/0.1]-P[5,6]

RFAL13-Y-B[1,1.25,1.5,1.75,2,2.25,2.5]-[20-60/0.1]-F[10-30/0.1]-P[5,6]

RFAL13-Y-C[2,2.5,3]-[20-60/0.1]-F[10-30/0.1]-P[5,6]

RFAL16-I-A[3,4,5,6]-[20-60/0.1]-F[12-30/0.1]-P8

RFAL16-I-B[1,1.25,1.5,1.75,2,2.25,2.5,3,3.5,4]-[20-60/0.1]-F[12-30/0.1]-P8

RFAL16-I-C[2,2.5,3,3.5,4]-[20-60/0.1]-F[12-30/0.1]-P8

RFAL16-N-[20-60/0.1]-F[12-30/0.1]-P8

RFAL16-Y-A[3,4]-[20-60/0.1]-F[12-30/0.1]-P8

RFAL16-Y-B[1,1.25,1.5,1.75,2,2.25,2.5]-[20-60/0.1]-F[12-30/0.1]-P8

RFAL16-Y-C[2,2.5,3]-[20-60/0.1]-F[12-30/0.1]-P8

RFAN8-I-B[1,1.25,1.5]-[20,25,30,35,40,50]-P3

RFAN8-I-B[1,1.25,1.5]-LC[20-49.9/0.1]-P3

RFAN8-I-C2-[20,25,30,35,40,50]-P3

RFAN8-I-C2-LC[20-49.9/0.1]-P3

RFAN8-N-[20,25,30,35,40,50]-P3

RFAN8-N-LC[20-49.9/0.1]-P3

RFAN8-Y-B[1,1.25,1.5]-[20,25,30,35,40,50]-P3

RFAN8-Y-B[1,1.25,1.5]-LC[20-49.9/0.1]-P3

RFAN8-Y-C2-[20,25,30,35,40,50]-P3

RFAN8-Y-C2-LC[20-49.9/0.1]-P3

RFAN10-I-A3-[20,25,30,35,40,50]-P4

RFAN10-I-A3-LC[20-49.9/0.1]-P4

RFAN10-I-B[1,1.25,1.5,1.75,2]-[20,25,30,35,40,50]-P4

RFAN10-I-B[1,1.25,1.5,1.75,2]-LC[20-49.9/0.1]-P4

RFAN10-I-C[2,2.5]-[20,25,30,35,40,50]-P4

RFAN10-I-C[2,2.5]-LC[20-49.9/0.1]-P4

RFAN10-N-[20,25,30,35,40,50]-P4

RFAN10-N-LC[20-49.9/0.1]-P4

RFAN10-Y-A3-[20,25,30,35,40,50]-P4

RFAN10-Y-A3-LC[20-49.9/0.1]-P4

RFAN10-Y-B[1,1.25,1.5,1.75,2]-[20,25,30,35,40,50]-P4

RFAN10-Y-B[1,1.25,1.5,1.75,2]-LC[20-49.9/0.1]-P4

RFAN10-Y-C[2,2.5]-[20,25,30,35,40,50]-P4

RFAN10-Y-C[2,2.5]-LC[20-49.9/0.1]-P4

RFAN13-I-A[3,4]-[20,25,30,35,40,50,60]-P[5,6]

RFAN13-I-A[3,4]-LC[20-59.9/0.1]-P[5,6]

RFAN13-I-B[1,1.25,1.5,1.75,2,2.25,2.5,3]-[20,25,30,35,40,50,60]-P[5,6]

RFAN13-I-B[1,1.25,1.5,1.75,2,2.25,2.5,3]-LC[20-59.9/0.1]-P[5,6]

RFAN13-I-C[2,2.5,3]-[20,25,30,35,40,50,60]-P[5,6]

RFAN13-I-C[2,2.5,3]-LC[20-59.9/0.1]-P[5,6]

RFAN13-N-[20,25,30,35,40,50,60]-P[5,6]

RFAN13-N-LC[20-59.9/0.1]-P[5,6]

RFAN13-Y-A[3,4]-[20,25,30,35,40,50,60]-P[5,6]

RFAN13-Y-A[3,4]-LC[20-59.9/0.1]-P[5,6]

D（ランナー流量調整ピン径）

(mm)

正面形状

寸法指定タイプ

A(溝幅　ランナー溝 A形状)

(mm)

B(半径ランナー溝 B形状 )

(mm)

C(仮想円直径ランナー溝 C形状)

(mm)

F(エジェクタピンガイド長さ)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(内径)

(mm)

RoHS?

最小発注数量

8	I	L寸指定	-	1 ～ 1.5	-	8 ～ 30	15 ～ 50	-	3	10	1個
8	I	L寸指定	-	-	2	8 ～ 30	15 ～ 50	-	3	10	1個
8	N	L寸指定	-	-	-	8 ～ 30	15 ～ 50	-	3	10	1個
8	Y	L寸指定	-	1 ～ 1.5	-	8 ～ 30	15 ～ 50	-	3	10	1個
8	Y	L寸指定	-	-	2	8 ～ 30	15 ～ 50	-	3	10	1個
10	I	L寸指定	3	-	-	8 ～ 30	15 ～ 50	-	4	10	1個
10	I	L寸指定	-	1 ～ 2	-	8 ～ 30	15 ～ 50	-	4	10	1個
10	I	L寸指定	-	-	2 ～ 2.5	8 ～ 30	15 ～ 50	-	4	10	1個
10	N	L寸指定	-	-	-	8 ～ 30	15 ～ 50	-	4	10	1個
10	Y	L寸指定	3	-	-	8 ～ 30	15 ～ 50	-	4	10	1個
10	Y	L寸指定	-	1 ～ 2	-	8 ～ 30	15 ～ 50	-	4	10	1個
10	Y	L寸指定	-	-	2 ～ 2.5	8 ～ 30	15 ～ 50	-	4	10	1個
13	I	L寸指定	3 ～ 4	-	-	10 ～ 30	20 ～ 60	-	5 ～ 6	10	1個
13	I	L寸指定	-	1 ～ 3	-	10 ～ 30	20 ～ 60	-	5 ～ 6	10	1個
13	I	L寸指定	-	-	2 ～ 3	10 ～ 30	20 ～ 60	-	5 ～ 6	10	1個
13	N	L寸指定	-	-	-	10 ～ 30	20 ～ 60	-	5 ～ 6	10	1個
13	Y	L寸指定	3 ～ 4	-	-	10 ～ 30	20 ～ 60	-	5 ～ 6	10	1個
13	Y	L寸指定	-	1 ～ 2.5	-	10 ～ 30	20 ～ 60	-	5 ～ 6	10	1個
13	Y	L寸指定	-	-	2 ～ 3	10 ～ 30	20 ～ 60	-	5 ～ 6	10	1個
16	I	L寸指定	3 ～ 6	-	-	12 ～ 30	20 ～ 60	-	8	10	1個
16	I	L寸指定	-	1 ～ 4	-	12 ～ 30	20 ～ 60	-	8	10	1個
16	I	L寸指定	-	-	2 ～ 4	12 ～ 30	20 ～ 60	-	8	10	1個
16	N	L寸指定	-	-	-	12 ～ 30	20 ～ 60	-	8	10	1個
16	Y	L寸指定	3 ～ 4	-	-	12 ～ 30	20 ～ 60	-	8	10	1個
16	Y	L寸指定	-	1 ～ 2.5	-	12 ～ 30	20 ～ 60	-	8	10	1個
16	Y	L寸指定	-	-	2 ～ 3	12 ～ 30	20 ～ 60	-	8	10	1個
8	I	L寸固定	-	1 ～ 1.5	-	-	20 ～ 50	-	3	10	1個
8	I	L寸固定	-	1 ～ 1.5	-	-	-	20 ～ 49.9	3	10	1個
8	I	L寸固定	-	-	2	-	20 ～ 50	-	3	10	1個
8	I	L寸固定	-	-	2	-	-	20 ～ 49.9	3	10	1個
8	N	L寸固定	-	-	-	-	20 ～ 50	-	3	10	1個
8	N	L寸固定	-	-	-	-	-	20 ～ 49.9	3	10	1個
8	Y	L寸固定	-	1 ～ 1.5	-	-	20 ～ 50	-	3	10	1個
8	Y	L寸固定	-	1 ～ 1.5	-	-	-	20 ～ 49.9	3	10	1個
8	Y	L寸固定	-	-	2	-	20 ～ 50	-	3	10	1個
8	Y	L寸固定	-	-	2	-	-	20 ～ 49.9	3	10	1個
10	I	L寸固定	3	-	-	-	20 ～ 50	-	4	10	1個
10	I	L寸固定	3	-	-	-	-	20 ～ 49.9	4	10	1個
10	I	L寸固定	-	1 ～ 2	-	-	20 ～ 50	-	4	10	1個
10	I	L寸固定	-	1 ～ 2	-	-	-	20 ～ 49.9	4	10	1個
10	I	L寸固定	-	-	2 ～ 2.5	-	20 ～ 50	-	4	10	1個
10	I	L寸固定	-	-	2 ～ 2.5	-	-	20 ～ 49.9	4	10	1個
10	N	L寸固定	-	-	-	-	20 ～ 50	-	4	10	1個
10	N	L寸固定	-	-	-	-	-	20 ～ 49.9	4	10	1個
10	Y	L寸固定	3	-	-	-	20 ～ 50	-	4	10	1個
10	Y	L寸固定	3	-	-	-	-	20 ～ 49.9	4	10	1個
10	Y	L寸固定	-	1 ～ 2	-	-	20 ～ 50	-	4	10	1個
10	Y	L寸固定	-	1 ～ 2	-	-	-	20 ～ 49.9	4	10	1個
10	Y	L寸固定	-	-	2 ～ 2.5	-	20 ～ 50	-	4	10	1個
10	Y	L寸固定	-	-	2 ～ 2.5	-	-	20 ～ 49.9	4	10	1個
13	I	L寸固定	3 ～ 4	-	-	-	20 ～ 60	-	5 ～ 6	10	1個
13	I	L寸固定	3 ～ 4	-	-	-	-	20 ～ 59.9	5 ～ 6	10	1個
13	I	L寸固定	-	1 ～ 3	-	-	20 ～ 60	-	5 ～ 6	10	1個
13	I	L寸固定	-	1 ～ 3	-	-	-	20 ～ 59.9	5 ～ 6	10	1個
13	I	L寸固定	-	-	2 ～ 3	-	20 ～ 60	-	5 ～ 6	10	1個
13	I	L寸固定	-	-	2 ～ 3	-	-	20 ～ 59.9	5 ～ 6	10	1個
13	N	L寸固定	-	-	-	-	20 ～ 60	-	5 ～ 6	10	1個
13	N	L寸固定	-	-	-	-	-	20 ～ 59.9	5 ～ 6	10	1個
13	Y	L寸固定	3 ～ 4	-	-	-	20 ～ 60	-	5 ～ 6	10	1個
13	Y	L寸固定	3 ～ 4	-	-	-	-	20 ～ 59.9	5 ～ 6	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報

基本情報

ランナー流量調整ピンです。L寸固定タイプ、L寸指定タイプが選択可能です。

技術情報

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
