ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-

ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

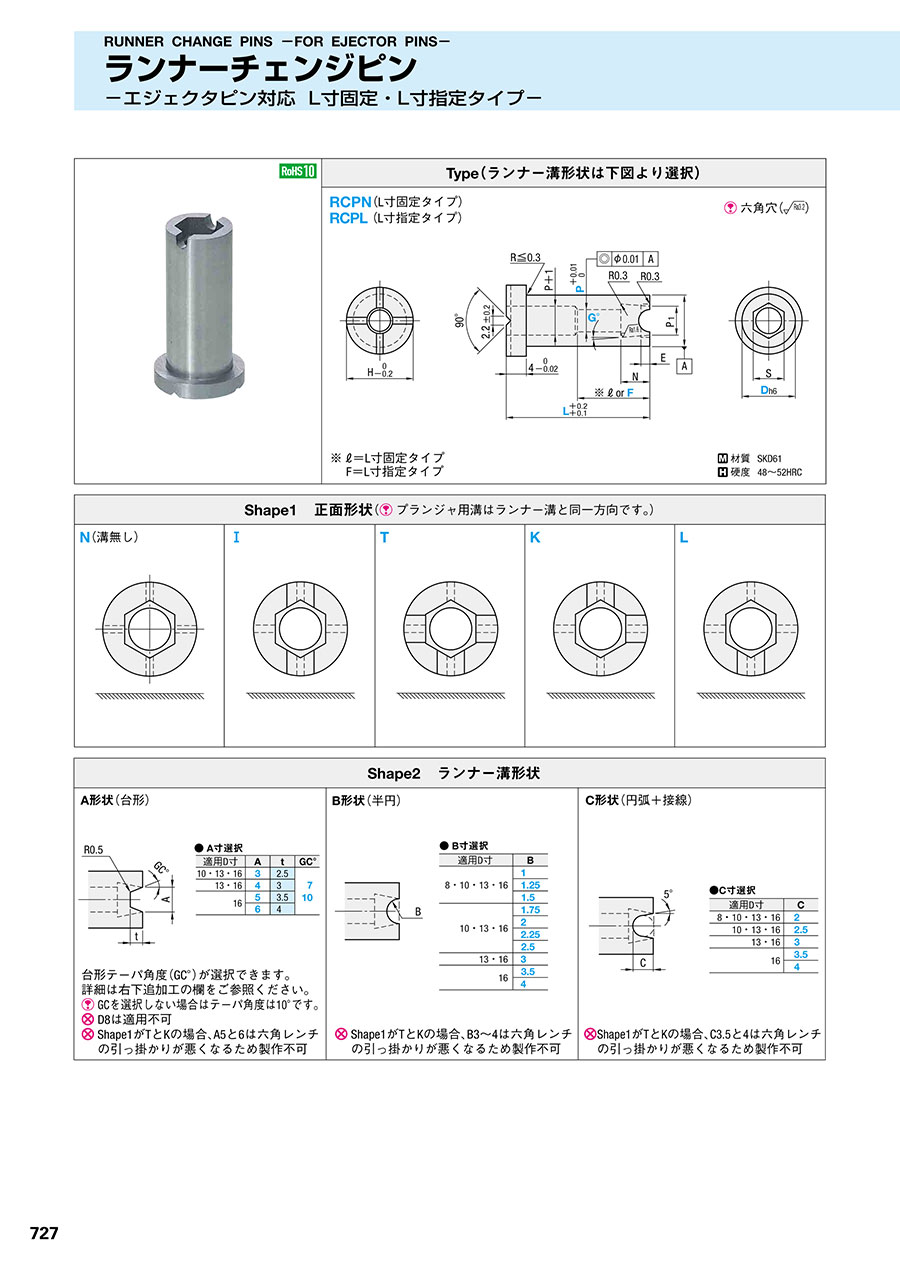

PDFP.933

型番

商品を一つに絞り込むとこちらに型番が表示されます


Type(ランナー溝形状は下図より選択)
RCPN(L寸固定タイプ)
RCPL (L寸指定タイプ)
           ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像

 六角穴は放電仕上(ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像
※ℓ=L寸固定タイプ
F  =L寸指定タイプ
  材質 SKD61
硬度 48~52HRC

Shape1 正面形状( プランジャ用溝はランナー溝と同一方向です。
N(溝無し)
ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像

ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像
T
ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像
K
ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像
L
ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像

Shape2 ランナー溝形状
A形状(台形)
ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像
台形テーパ角度(GC°)が選択できます。
詳細は右下追加工の欄をご参照下さい。
GCを選択しない場合はテーパ角度は10°になります。
D8は適用不可
Shape1がTとKの場合、A5と6は六角レンチの引っ掛かりが悪くなるため製作不可
B形状(半円)
ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像
Shape1がTとKの場合、B3~4は六角レンチの引っ掛かりが悪くなるため製作不可
C形状(円弧+接線)
ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像
Shape1がTとKの場合、C3.5と4は六角レンチの引っ掛かりが悪くなるため製作不可
型番
RCPL8-I-B[1,​1.25,​1.5]-[15-50/0.1]-F[8-30/1]-P3-G[0,​1,​2,​3,​4,​5]
RCPL8-I-C2-[15-50/0.1]-F[8-30/1]-P3-G[0,​1,​2,​3,​4,​5]
RCPL8-K-B[1,​1.25,​1.5]-[15-50/0.1]-F[8-30/1]-P3-G[0,​1,​2,​3,​4,​5]
RCPL8-K-C2-[15-50/0.1]-F[8-30/1]-P3-G[0,​1,​2,​3,​4,​5]
RCPL8-L-B[1,​1.25,​1.5]-[15-50/0.1]-F[8-30/1]-P3-G[0,​1,​2,​3,​4,​5]
RCPL8-L-C2-[15-50/0.1]-F[8-30/1]-P3-G[0,​1,​2,​3,​4,​5]
RCPL8-N-[15-50/0.1]-F[8-30/1]-P3-G[0,​1,​2,​3,​4,​5]
RCPL8-T-B[1,​1.25,​1.5]-[15-50/0.1]-F[8-30/1]-P3-G[0,​1,​2,​3,​4,​5]
RCPL8-T-C2-[15-50/0.1]-F[8-30/1]-P3-G[0,​1,​2,​3,​4,​5]
RCPL10-I-A3-[15-50/0.1]-F[8-30/1]-P4-G[0,​1,​2,​3,​4,​5]
RCPL10-I-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[15-50/0.1]-F[8-30/1]-P4-G[0,​1,​2,​3,​4,​5]
RCPL10-I-C[2,​2.5]-[15-50/0.1]-F[8-30/1]-P4-G[0,​1,​2,​3,​4,​5]
RCPL10-K-A3-[15-50/0.1]-F[8-30/1]-P4-G[0,​1,​2,​3,​4,​5]
RCPL10-K-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[15-50/0.1]-F[8-30/1]-P4-G[0,​1,​2,​3,​4,​5]
RCPL10-K-C[2,​2.5]-[15-50/0.1]-F[8-30/1]-P4-G[0,​1,​2,​3,​4,​5]
RCPL10-L-A3-[15-50/0.1]-F[8-30/1]-P4-G[0,​1,​2,​3,​4,​5]
RCPL10-L-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[15-50/0.1]-F[8-30/1]-P4-G[0,​1,​2,​3,​4,​5]
RCPL10-L-C[2,​2.5]-[15-50/0.1]-F[8-30/1]-P4-G[0,​1,​2,​3,​4,​5]
RCPL10-N-[15-50/0.1]-F[8-30/1]-P4-G[0,​1,​2,​3,​4,​5]
RCPL10-T-A3-[15-50/0.1]-F[8-30/1]-P4-G[0,​1,​2,​3,​4,​5]
RCPL10-T-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[15-50/0.1]-F[8-30/1]-P4-G[0,​1,​2,​3,​4,​5]
RCPL10-T-C[2,​2.5]-[15-50/0.1]-F[8-30/1]-P4-G[0,​1,​2,​3,​4,​5]
RCPL13-I-A[3,​4]-[20-60/0.1]-F[10-30/1]-P[5,​6]-G[0,​1,​2,​3,​4,​5]
RCPL13-I-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5,​3]-[20-60/0.1]-F[10-30/1]-P[5,​6]-G[0,​1,​2,​3,​4,​5]
RCPL13-I-C[2,​2.5,​3]-[20-60/0.1]-F[10-30/1]-P[5,​6]-G[0,​1,​2,​3,​4,​5]
RCPL13-K-A[3,​4]-[20-60/0.1]-F[10-30/1]-P[5,​6]-G[0,​1,​2,​3,​4,​5]
RCPL13-K-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[20-60/0.1]-F[10-30/1]-P[5,​6]-G[0,​1,​2,​3,​4,​5]
RCPL13-K-C[2,​2.5,​3]-[20-60/0.1]-F[10-30/1]-P[5,​6]-G[0,​1,​2,​3,​4,​5]
RCPL13-L-A[3,​4]-[20-60/0.1]-F[10-30/1]-P[5,​6]-G[0,​1,​2,​3,​4,​5]
RCPL13-L-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5,​3]-[20-60/0.1]-F[10-30/1]-P[5,​6]-G[0,​1,​2,​3,​4,​5]
RCPL13-L-C[2,​2.5,​3]-[20-60/0.1]-F[10-30/1]-P[5,​6]-G[0,​1,​2,​3,​4,​5]
RCPL13-N-[20-60/0.1]-F[10-30/1]-P[5,​6]-G[0,​1,​2,​3,​4,​5]
RCPL13-T-A[3,​4]-[20-60/0.1]-F[10-30/1]-P[5,​6]-G[0,​1,​2,​3,​4,​5]
RCPL13-T-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[20-60/0.1]-F[10-30/1]-P[5,​6]-G[0,​1,​2,​3,​4,​5]
RCPL13-T-C[2,​2.5,​3]-[20-60/0.1]-F[10-30/1]-P[5,​6]-G[0,​1,​2,​3,​4,​5]
RCPL16-I-A[3,​4,​5,​6]-[20-60/0.1]-F[12-30/1]-P8-G[0,​1,​2,​3,​4,​5]
RCPL16-I-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5,​3,​3.5,​4]-[20-60/0.1]-F[12-30/1]-P8-G[0,​1,​2,​3,​4,​5]
RCPL16-I-C[2,​2.5,​3,​3.5,​4]-[20-60/0.1]-F[12-30/1]-P8-G[0,​1,​2,​3,​4,​5]
RCPL16-K-A[3,​4]-[20-60/0.1]-F[12-30/1]-P8-G[0,​1,​2,​3,​4,​5]
RCPL16-K-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[20-60/0.1]-F[12-30/1]-P8-G[0,​1,​2,​3,​4,​5]
RCPL16-K-C[2,​2.5,​3]-[20-60/0.1]-F[12-30/1]-P8-G[0,​1,​2,​3,​4,​5]
RCPL16-L-A[3,​4,​5,​6]-[20-60/0.1]-F[12-30/1]-P8-G[0,​1,​2,​3,​4,​5]
RCPL16-L-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5,​3,​3.5,​4]-[20-60/0.1]-F[12-30/1]-P8-G[0,​1,​2,​3,​4,​5]
RCPL16-L-C[2,​2.5,​3,​3.5,​4]-[20-60/0.1]-F[12-30/1]-P8-G[0,​1,​2,​3,​4,​5]
RCPL16-N-[20-60/0.1]-F[12-30/1]-P8-G[0,​1,​2,​3,​4,​5]
RCPL16-T-A[3,​4]-[20-60/0.1]-F[12-30/1]-P8-G[0,​1,​2,​3,​4,​5]
RCPL16-T-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[20-60/0.1]-F[12-30/1]-P8-G[0,​1,​2,​3,​4,​5]
RCPL16-T-C[2,​2.5,​3]-[20-60/0.1]-F[12-30/1]-P8-G[0,​1,​2,​3,​4,​5]
RCPN8-I-B[1,​1.25,​1.5]-[20,​25,​30,​35,​40,​50]-P3-G[0,​1,​2,​3,​4,​5]
RCPN8-I-B[1,​1.25,​1.5]-LC[20-49.9/0.1]-P3-G[0,​1,​2,​3,​4,​5]
RCPN8-I-C2-[20,​25,​30,​35,​40,​50]-P3-G[0,​1,​2,​3,​4,​5]
RCPN8-I-C2-LC[20-49.9/0.1]-P3-G[0,​1,​2,​3,​4,​5]
RCPN8-K-B[1,​1.25,​1.5]-[20,​25,​30,​35,​40,​50]-P3-G[0,​1,​2,​3,​4,​5]
RCPN8-K-B[1,​1.25,​1.5]-LC[20-49.9/0.1]-P3-G[0,​1,​2,​3,​4,​5]
RCPN8-K-C2-[20,​25,​30,​35,​40,​50]-P3-G[0,​1,​2,​3,​4,​5]
RCPN8-K-C2-LC[20-49.9/0.1]-P3-G[0,​1,​2,​3,​4,​5]
RCPN8-L-B[1,​1.25,​1.5]-[20,​25,​30,​35,​40,​50]-P3-G[0,​1,​2,​3,​4,​5]
RCPN8-L-B[1,​1.25,​1.5]-LC[20-49.9/0.1]-P3-G[0,​1,​2,​3,​4,​5]
RCPN8-L-C2-[20,​25,​30,​35,​40,​50]-P3-G[0,​1,​2,​3,​4,​5]
RCPN8-L-C2-LC[20-49.9/0.1]-P3-G[0,​1,​2,​3,​4,​5]
型番通常単価スライド値引通常
出荷日
RoHS先端形状 寸法指定タイプ D(外径)
(mm)
A(溝幅 ランナー溝 A形状)
(mm)
B(半径 ランナー溝 B形状 )
(mm)
C(仮想円直径 ランナー溝 C形状)
(mm)
F(エジェクタピンガイド長さ)
(mm)
G(テーパ角度)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
P(内径)
(mm)

-

2日目 対応IL寸指定8-1 ~ 1.5-8 ~ 300 ~ 515 ~ 50-3

-

2日目 対応IL寸指定8--28 ~ 300 ~ 515 ~ 50-3

-

2日目 対応KL寸指定8-1 ~ 1.5-8 ~ 300 ~ 515 ~ 50-3

-

2日目 対応KL寸指定8--28 ~ 300 ~ 515 ~ 50-3

-

2日目 対応LL寸指定8-1 ~ 1.5-8 ~ 300 ~ 515 ~ 50-3

-

2日目 対応LL寸指定8--28 ~ 300 ~ 515 ~ 50-3

-

2日目 対応NL寸指定8---8 ~ 300 ~ 515 ~ 50-3

-

2日目 対応TL寸指定8-1 ~ 1.5-8 ~ 300 ~ 515 ~ 50-3

-

2日目 対応TL寸指定8--28 ~ 300 ~ 515 ~ 50-3

-

2日目 対応IL寸指定103--8 ~ 300 ~ 515 ~ 50-4

-

2日目 対応IL寸指定10-1 ~ 2.5-8 ~ 300 ~ 515 ~ 50-4

-

2日目 対応IL寸指定10--2 ~ 2.58 ~ 300 ~ 515 ~ 50-4

-

2日目 対応KL寸指定103--8 ~ 300 ~ 515 ~ 50-4

-

2日目 対応KL寸指定10-1 ~ 2.5-8 ~ 300 ~ 515 ~ 50-4

-

2日目 対応KL寸指定10--2 ~ 2.58 ~ 300 ~ 515 ~ 50-4

-

2日目 対応LL寸指定103--8 ~ 300 ~ 515 ~ 50-4

-

2日目 対応LL寸指定10-1 ~ 2.5-8 ~ 300 ~ 515 ~ 50-4

-

2日目 対応LL寸指定10--2 ~ 2.58 ~ 300 ~ 515 ~ 50-4

-

2日目 対応NL寸指定10---8 ~ 300 ~ 515 ~ 50-4

-

2日目 対応TL寸指定103--8 ~ 300 ~ 515 ~ 50-4

-

2日目 対応TL寸指定10-1 ~ 2.5-8 ~ 300 ~ 515 ~ 50-4

-

2日目 対応TL寸指定10--2 ~ 2.58 ~ 300 ~ 515 ~ 50-4

-

2日目 対応IL寸指定133 ~ 4--10 ~ 300 ~ 520 ~ 60-5 ~ 6

-

2日目 対応IL寸指定13-1 ~ 3-10 ~ 300 ~ 520 ~ 60-5 ~ 6

-

2日目 対応IL寸指定13--2 ~ 310 ~ 300 ~ 520 ~ 60-5 ~ 6

-

2日目 対応KL寸指定133 ~ 4--10 ~ 300 ~ 520 ~ 60-5 ~ 6

-

2日目 対応KL寸指定13-1 ~ 2.5-10 ~ 300 ~ 520 ~ 60-5 ~ 6

-

2日目 対応KL寸指定13--2 ~ 310 ~ 300 ~ 520 ~ 60-5 ~ 6

-

2日目 対応LL寸指定133 ~ 4--10 ~ 300 ~ 520 ~ 60-5 ~ 6

-

2日目 対応LL寸指定13-1 ~ 3-10 ~ 300 ~ 520 ~ 60-5 ~ 6

-

2日目 対応LL寸指定13--2 ~ 310 ~ 300 ~ 520 ~ 60-5 ~ 6

-

2日目 対応NL寸指定13---10 ~ 300 ~ 520 ~ 60-5 ~ 6

-

2日目 対応TL寸指定133 ~ 4--10 ~ 300 ~ 520 ~ 60-5 ~ 6

-

2日目 対応TL寸指定13-1 ~ 2.5-10 ~ 300 ~ 520 ~ 60-5 ~ 6

-

2日目 対応TL寸指定13--2 ~ 310 ~ 300 ~ 520 ~ 60-5 ~ 6

-

2日目 対応IL寸指定163 ~ 6--12 ~ 300 ~ 520 ~ 60-8

-

2日目 対応IL寸指定16-1 ~ 4-12 ~ 300 ~ 520 ~ 60-8

-

2日目 対応IL寸指定16--2 ~ 412 ~ 300 ~ 520 ~ 60-8

-

2日目 対応KL寸指定163 ~ 4--12 ~ 300 ~ 520 ~ 60-8

-

2日目 対応KL寸指定16-1 ~ 2.5-12 ~ 300 ~ 520 ~ 60-8

-

2日目 対応KL寸指定16--2 ~ 312 ~ 300 ~ 520 ~ 60-8

-

2日目 対応LL寸指定163 ~ 6--12 ~ 300 ~ 520 ~ 60-8

-

2日目 対応LL寸指定16-1 ~ 4-12 ~ 300 ~ 520 ~ 60-8

-

2日目 対応LL寸指定16--2 ~ 412 ~ 300 ~ 520 ~ 60-8

-

2日目 対応NL寸指定16---12 ~ 300 ~ 520 ~ 60-8

-

2日目 対応TL寸指定163 ~ 4--12 ~ 300 ~ 520 ~ 60-8

-

2日目 対応TL寸指定16-1 ~ 2.5-12 ~ 300 ~ 520 ~ 60-8

-

2日目 対応TL寸指定16--2 ~ 312 ~ 300 ~ 520 ~ 60-8

-

2日目 対応IL寸固定8-1 ~ 1.5--0 ~ 520 ~ 50-3

-

2日目 対応IL寸固定8-1 ~ 1.5--0 ~ 5-20 ~ 49.93

-

2日目 対応IL寸固定8--2-0 ~ 520 ~ 50-3

-

2日目 対応IL寸固定8--2-0 ~ 5-20 ~ 49.93

-

2日目 対応KL寸固定8-1 ~ 1.5--0 ~ 520 ~ 50-3

-

2日目 対応KL寸固定8-1 ~ 1.5--0 ~ 5-20 ~ 49.93

-

2日目 対応KL寸固定8--2-0 ~ 520 ~ 50-3

-

2日目 対応KL寸固定8--2-0 ~ 5-20 ~ 49.93

-

2日目 対応LL寸固定8-1 ~ 1.5--0 ~ 520 ~ 50-3

-

2日目 対応LL寸固定8-1 ~ 1.5--0 ~ 5-20 ~ 49.93

-

2日目 対応LL寸固定8--2-0 ~ 520 ~ 50-3

-

2日目 対応LL寸固定8--2-0 ~ 5-20 ~ 49.93

Loading...

規格表

ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像
・規格表
■L寸固定・L寸指定タイプ
適用
プランジャ
HEP1SN型 式Shape1Shape2LℓまたはFP
RCPN
RCPL
F(指定1mm単位)
TypeDA形状B形状C形状
BPJ4
BSJ4
1433.546RCPN
(L寸固定)

RCPL
(L寸指定)
8N

*T
*K
L
1 1.25
1.5
2ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸固定タイプ
20 25 30 35 40 50
ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸指定タイプ
指定0.1mm単位
15.0~50.0
128~3030
1
2
3
4
5
164.651031 1.25
1.5 1.75
2
2.25
2.5
2
2.5
134
BPJ5
BSJ5
1945.868133
4
1 1.25
1.5 1.75
2
2.25
2.5
*3
2
2.5
3
ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸固定タイプ
20 25 30 35 40 50 60
ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸指定タイプ
指定0.1mm単位
20.0~60.0
1410~305
6.88ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸固定タイプ
25 30 35 40 50 60
ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸指定タイプ
指定0.1mm単位
20.0~60.0
186
22591010163
4
*5
*6
1 1.25
1.5 1.75
2
2.25
2.5
*3
*3.5 *4
2
2.5
3
*3.5
*4
ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸固定タイプ
30 35 40 50 60
ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸指定タイプ
指定0.1mm単位
20.0~60.0
2012~308
Shape1が*T・*Kの場合・A5~6・B3~4・C3.5~4は製作不可となります。
適用プランジャは こちらに掲載
Shape1がNの場合、Shape2は指定不要です。


型 式Shape¥基準単価 1~4本
TypeDRCPNRCPL
RCPN
RCPL
8
10
N5,5807,400
6,9808,860
T9,88011,890
K11,28013,350
L8,38010,320
13
16
N5,2807,080
6,6808,550
T9,58011,580
K10,98013,040
L8,08010,010

■数量スライド価格(1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~45~1213~1920~5051~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期


500円/1本
3本以上で1明細行あたり一律1,350円

使用例

ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像
ボールプランジャ( こちら
六角レンチを用いてPL面からランナー溝の向きを変えることができます。
位置決めにはボールプランジャをご利用ください。

追加工

追加工価格も数量スライド適用 こちら
ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-:関連画像


基本情報

商品タイプ エジェクタピン対応

ランナーチェンジピン -エジェクタピン対応 ・L寸固定タイプ,L寸指定タイプ-のレビュー

評価 3.0 平均 3.0 (1件のレビュー) レビューを書く
  • 評価 3.03.00人の方が、「このレビューが参考になった」と投票しています。
    L寸が標準でプラス交差となっており、ちょっと使いづらいです。
    マイナス交差の方が良いと思いますが・・・

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プラ型用部品技術窓口
Tel:0120-343-602 / Fax:03-5805-7191
受付時間:8:00~20:00(日曜日・年末年始は除く)
