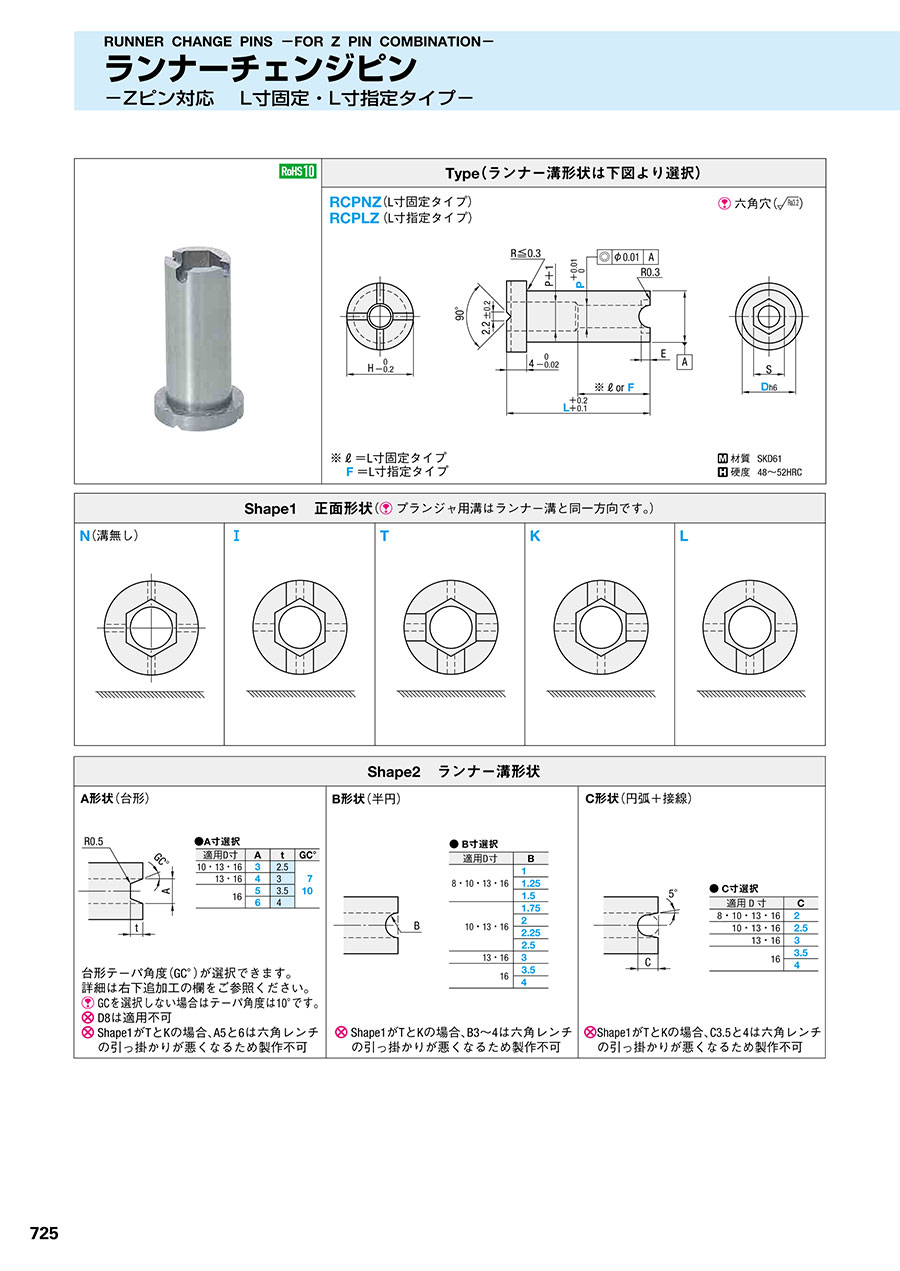

ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-

ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.931

型番

商品を一つに絞り込むとこちらに型番が表示されます

Type(ランナー溝形状は下図より選択)
RCPNZ(L寸固定タイプ)
RCPLZ (L寸指定タイプ)
ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像
 六角穴は放電仕上(ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像
※ℓ=L寸固定タイプ
F  =L寸指定タイプ
  材質 SKD61
硬度 48~52HRC

Shape1 正面形状(プランジャ用溝はランナー溝と同一方向です。)
N(溝無し)
ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像

ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像
T
ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像
K
ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像
L
ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像

Shape2 ランナー溝形状
A形状(台形)
ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像
台形テーパ角度(GC°)が選択できます。
詳細は右下追加工の欄をご参照下さい。
GCを選択しない場合はテーパ角度は10°になります。
D8は適用不可
Shape1がTとKの場合、A5と6は六角レンチの引っ掛かりが悪くなるため製作不可
B形状(半円)
ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像
Shape1がTとKの場合、B3~4は六角レンチの引っ掛かりが悪くなるため製作不可
C形状(円弧+接線)
ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像
Shape1がTとKの場合、C3.5と4は六角レンチの引っ掛かりが悪くなるため製作不可


型番
RCPLZ8-I-B[1,​1.25,​1.5]-[15-50/0.1]-F[7-30/1]-P3
RCPLZ8-I-C2-[15-50/0.1]-F[7-30/1]-P3
RCPLZ8-K-B[1,​1.25,​1.5]-[15-50/0.1]-F[7-30/1]-P3
RCPLZ8-K-C2-[15-50/0.1]-F[7-30/1]-P3
RCPLZ8-L-B[1,​1.25,​1.5]-[15-50/0.1]-F[7-30/1]-P3
RCPLZ8-L-C2-[15-50/0.1]-F[7-30/1]-P3
RCPLZ8-N-[15-50/0.1]-F[7-30/1]-P3
RCPLZ8-T-B[1,​1.25,​1.5]-[15-50/0.1]-F[7-30/1]-P3
RCPLZ8-T-C2-[15-50/0.1]-F[7-30/1]-P3
RCPLZ10-I-A3-[15-50/0.1]-F[7-30/1]-P4
RCPLZ10-I-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[15-50/0.1]-F[7-30/1]-P4
RCPLZ10-I-C[2,​2.5]-[15-50/0.1]-F[7-30/1]-P4
RCPLZ10-K-A3-[15-50/0.1]-F[7-30/1]-P4
RCPLZ10-K-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[15-50/0.1]-F[7-30/1]-P4
RCPLZ10-K-C[2,​2.5]-[15-50/0.1]-F[7-30/1]-P4
RCPLZ10-L-A3-[15-50/0.1]-F[7-30/1]-P4
RCPLZ10-L-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[15-50/0.1]-F[7-30/1]-P4
RCPLZ10-L-C[2,​2.5]-[15-50/0.1]-F[7-30/1]-P4
RCPLZ10-N-[15-50/0.1]-F[7-30/1]-P4
RCPLZ10-T-A3-[15-50/0.1]-F[7-30/1]-P4
RCPLZ10-T-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[15-50/0.1]-F[7-30/1]-P4
RCPLZ10-T-C[2,​2.5]-[15-50/0.1]-F[7-30/1]-P4
RCPLZ13-I-A[3,​4]-[20-60/0.1]-F[7-30/1]-P[5,​6]
RCPLZ13-I-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5,​3]-[20-60/0.1]-F[7-30/1]-P[5,​6]
RCPLZ13-I-C[2,​2.5,​3]-[20-60/0.1]-F[7-30/1]-P[5,​6]
RCPLZ13-K-A[3,​4]-[20-60/0.1]-F[7-30/1]-P[5,​6]
RCPLZ13-K-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[20-60/0.1]-F[7-30/1]-P[5,​6]
RCPLZ13-K-C[2,​2.5,​3]-[20-60/0.1]-F[7-30/1]-P[5,​6]
RCPLZ13-L-A[3,​4]-[20-60/0.1]-F[7-30/1]-P[5,​6]
RCPLZ13-L-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5,​3]-[20-60/0.1]-F[7-30/1]-P[5,​6]
RCPLZ13-L-C[2,​2.5,​3]-[20-60/0.1]-F[7-30/1]-P[5,​6]
RCPLZ13-N-[20-60/0.1]-F[7-30/1]-P[5,​6]
RCPLZ13-T-A[3,​4]-[20-60/0.1]-F[7-30/1]-P[5,​6]
RCPLZ13-T-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[20-60/0.1]-F[7-30/1]-P[5,​6]
RCPLZ13-T-C[2,​2.5,​3]-[20-60/0.1]-F[7-30/1]-P[5,​6]
RCPLZ16-I-A[3,​4,​5,​6]-[20-60/0.1]-F[7-30/1]-P8
RCPLZ16-I-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5,​3,​3.5,​4]-[20-60/0.1]-F[7-30/1]-P8
RCPLZ16-I-C[2,​2.5,​3,​3.5,​4]-[20-60/0.1]-F[7-30/1]-P8
RCPLZ16-K-A[3,​4]-[20-60/0.1]-F[7-30/1]-P8
RCPLZ16-K-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[20-60/0.1]-F[7-30/1]-P8
RCPLZ16-K-C[2,​2.5,​3]-[20-60/0.1]-F[7-30/1]-P8
RCPLZ16-L-A[3,​4,​5,​6]-[20-60/0.1]-F[7-30/1]-P8
RCPLZ16-L-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5,​3,​3.5,​4]-[20-60/0.1]-F[7-30/1]-P8
RCPLZ16-L-C[2,​2.5,​3,​3.5,​4]-[20-60/0.1]-F[7-30/1]-P8
RCPLZ16-N-[20-60/0.1]-F[7-30/1]-P8
RCPLZ16-T-A[3,​4]-[20-60/0.1]-F[7-30/1]-P8
RCPLZ16-T-B[1,​1.25,​1.5,​1.75,​2,​2.25,​2.5]-[20-60/0.1]-F[7-30/1]-P8
RCPLZ16-T-C[2,​2.5,​3]-[20-60/0.1]-F[7-30/1]-P8
RCPNZ8-I-B[1,​1.25,​1.5]-[20,​25,​30,​35,​40,​50]-P3
RCPNZ8-I-B[1,​1.25,​1.5]-LC[20-49.9/0.1]-P3
RCPNZ8-I-C2-[20,​25,​30,​35,​40,​50]-P3
RCPNZ8-I-C2-LC[20-49.9/0.1]-P3
RCPNZ8-K-B[1,​1.25,​1.5]-[20,​25,​30,​35,​40,​50]-P3
RCPNZ8-K-B[1,​1.25,​1.5]-LC[20-49.9/0.1]-P3
RCPNZ8-K-C2-[20,​25,​30,​35,​40,​50]-P3
RCPNZ8-K-C2-LC[20-49.9/0.1]-P3
RCPNZ8-L-B[1,​1.25,​1.5]-[20,​25,​30,​35,​40,​50]-P3
RCPNZ8-L-B[1,​1.25,​1.5]-LC[20-49.9/0.1]-P3
RCPNZ8-L-C2-[20,​25,​30,​35,​40,​50]-P3
RCPNZ8-L-C2-LC[20-49.9/0.1]-P3
型番通常単価スライド値引通常
出荷日
RoHS先端形状 寸法指定タイプ D(外径)
(mm)
A(溝幅 ランナー溝 A形状)
(mm)
B(半径 ランナー溝 B形状 )
(mm)
C(仮想円直径 ランナー溝 C形状)
(mm)
F(エジェクタピンガイド長さ)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
P(内径)
(mm)

-

2日目 対応IL寸指定8-1 ~ 1.5-7 ~ 3015 ~ 50-3

-

2日目 対応IL寸指定8--27 ~ 3015 ~ 50-3

-

2日目 対応KL寸指定8-1 ~ 1.5-7 ~ 3015 ~ 50-3

-

2日目 対応KL寸指定8--27 ~ 3015 ~ 50-3

-

2日目 対応LL寸指定8-1 ~ 1.5-7 ~ 3015 ~ 50-3

-

2日目 対応LL寸指定8--27 ~ 3015 ~ 50-3

-

2日目 対応NL寸指定8---7 ~ 3015 ~ 50-3

-

2日目 対応TL寸指定8-1 ~ 1.5-7 ~ 3015 ~ 50-3

-

2日目 対応TL寸指定8--27 ~ 3015 ~ 50-3

-

2日目 対応IL寸指定103--7 ~ 3015 ~ 50-4

-

2日目 対応IL寸指定10-1 ~ 2.5-7 ~ 3015 ~ 50-4

-

2日目 対応IL寸指定10--2 ~ 2.57 ~ 3015 ~ 50-4

-

2日目 対応KL寸指定103--7 ~ 3015 ~ 50-4

-

2日目 対応KL寸指定10-1 ~ 2.5-7 ~ 3015 ~ 50-4

-

2日目 対応KL寸指定10--2 ~ 2.57 ~ 3015 ~ 50-4

-

2日目 対応LL寸指定103--7 ~ 3015 ~ 50-4

-

2日目 対応LL寸指定10-1 ~ 2.5-7 ~ 3015 ~ 50-4

-

2日目 対応LL寸指定10--2 ~ 2.57 ~ 3015 ~ 50-4

-

2日目 対応NL寸指定10---7 ~ 3015 ~ 50-4

-

2日目 対応TL寸指定103--7 ~ 3015 ~ 50-4

-

2日目 対応TL寸指定10-1 ~ 2.5-7 ~ 3015 ~ 50-4

-

2日目 対応TL寸指定10--2 ~ 2.57 ~ 3015 ~ 50-4

-

2日目 対応IL寸指定133 ~ 4--7 ~ 3020 ~ 60-5 ~ 6

-

2日目 対応IL寸指定13-1 ~ 3-7 ~ 3020 ~ 60-5 ~ 6

-

2日目 対応IL寸指定13--2 ~ 37 ~ 3020 ~ 60-5 ~ 6

-

2日目 対応KL寸指定133 ~ 4--7 ~ 3020 ~ 60-5 ~ 6

-

2日目 対応KL寸指定13-1 ~ 2.5-7 ~ 3020 ~ 60-5 ~ 6

-

2日目 対応KL寸指定13--2 ~ 37 ~ 3020 ~ 60-5 ~ 6

-

2日目 対応LL寸指定133 ~ 4--7 ~ 3020 ~ 60-5 ~ 6

-

2日目 対応LL寸指定13-1 ~ 3-7 ~ 3020 ~ 60-5 ~ 6

-

2日目 対応LL寸指定13--2 ~ 37 ~ 3020 ~ 60-5 ~ 6

-

2日目 対応NL寸指定13---7 ~ 3020 ~ 60-5 ~ 6

-

2日目 対応TL寸指定133 ~ 4--7 ~ 3020 ~ 60-5 ~ 6

-

2日目 対応TL寸指定13-1 ~ 2.5-7 ~ 3020 ~ 60-5 ~ 6

-

2日目 対応TL寸指定13--2 ~ 37 ~ 3020 ~ 60-5 ~ 6

-

2日目 対応IL寸指定163 ~ 6--7 ~ 3020 ~ 60-8

-

2日目 対応IL寸指定16-1 ~ 4-7 ~ 3020 ~ 60-8

-

2日目 対応IL寸指定16--2 ~ 47 ~ 3020 ~ 60-8

-

2日目 対応KL寸指定163 ~ 4--7 ~ 3020 ~ 60-8

-

2日目 対応KL寸指定16-1 ~ 2.5-7 ~ 3020 ~ 60-8

-

2日目 対応KL寸指定16--2 ~ 37 ~ 3020 ~ 60-8

-

2日目 対応LL寸指定163 ~ 6--7 ~ 3020 ~ 60-8

-

2日目 対応LL寸指定16-1 ~ 4-7 ~ 3020 ~ 60-8

-

2日目 対応LL寸指定16--2 ~ 47 ~ 3020 ~ 60-8

-

2日目 対応NL寸指定16---7 ~ 3020 ~ 60-8

-

2日目 対応TL寸指定163 ~ 4--7 ~ 3020 ~ 60-8

-

2日目 対応TL寸指定16-1 ~ 2.5-7 ~ 3020 ~ 60-8

-

2日目 対応TL寸指定16--2 ~ 37 ~ 3020 ~ 60-8

-

2日目 対応IL寸固定8-1 ~ 1.5--20 ~ 50-3

-

2日目 対応IL寸固定8-1 ~ 1.5---20 ~ 49.93

-

2日目 対応IL寸固定8--2-20 ~ 50-3

-

2日目 対応IL寸固定8--2--20 ~ 49.93

-

2日目 対応KL寸固定8-1 ~ 1.5--20 ~ 50-3

-

2日目 対応KL寸固定8-1 ~ 1.5---20 ~ 49.93

-

2日目 対応KL寸固定8--2-20 ~ 50-3

-

2日目 対応KL寸固定8--2--20 ~ 49.93

-

2日目 対応LL寸固定8-1 ~ 1.5--20 ~ 50-3

-

2日目 対応LL寸固定8-1 ~ 1.5---20 ~ 49.93

-

2日目 対応LL寸固定8--2-20 ~ 50-3

-

2日目 対応LL寸固定8--2--20 ~ 49.93

Loading...

規格表

ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像
・規格表
■L寸固定・L寸指定タイプ
適用
プランジャ
HES型 式Shape1Shape2LℓまたはFP
RCPNZ
RCPLZ
F(指定1mm単位)
TypeDA形状B形状C形状
BPJ4
BSJ4
1434RCPNZ
(L寸固定)

RCPLZ
(L寸指定)
8N

*T
*K
L
1 1.25
1.5
2ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸固定タイプ
20 25 30 35 40 50
ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸指定タイプ
指定0.1mm単位
15.0~50.0
127~303
1651031 1.25
1.5 1.75
2
2.25
2.5
2
2.5
134
BPJ5
BSJ5
1946133
4
1 1.25
1.5 1.75
2
2.25
2.5
*3
2
2.5
3
ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸固定タイプ
20 25 30 35 40 50 60
ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸指定タイプ
指定0.1mm単位
20.0~60.0
147~305
8ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸固定タイプ
25 30 35 40 50 60
ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸指定タイプ
指定0.1mm単位
20.0~60.0
186
22510163
4
*5
*6
1 1.25
1.5 1.75
2
2.25
2.5
*3
*3.5 *4
2
2.5
3
*3.5
*4
ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸固定タイプ
30 35 40 50 60
ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像 L寸指定タイプ
指定0.1mm単位
20.0~60.0
207~308
Shape1が*T・*Kの場合・A5~6・B3~4・C3.5~4は製作不可となります。
適用プランジャは こちらに掲載
Shape1がNの場合、Shape2は指定不要です。


型 式Shape¥基準単価 1~4本
TypeDRCPNZRCPLZ
RCPNZ
RCPLZ
8
10
N5,5807,400
6,9808,860
T9,88011,890
K11,28013,350
L8,38010,320
13
16
N5,2807,080
6,6808,550
T9,58011,580
K10,98013,040
L8,08010,010

■数量スライド価格(1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~45~1213~1920~5051~
値引率基準単価5%10%15%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期


500円/1本
3本以上で1明細行あたり一律1,350円

使用例

ランナーチェンジピン -Zピン対応・L寸固定タイプ,L寸指定タイプ-:関連画像
ボールプランジャ( こちら
Z溝加工付エジェクタピンZーEPHーL( こちら

アンダーカット部の樹脂が離型する際、削れて粉が発生することがあるため、透明度の高い樹脂などをお使いの際には成形品への粉混入防止用として有効です。
また、従来品同様、六角レンチを用いてPL面からランナー溝の向きを変えることができます。
位置決めにはボールプランジャをご利用ください。

追加工

追加工価格も数量スライド適用 こちら
