ランナーロックピン -ストレート/先端エッジタイプ-

ランナーロックピン -ストレート/先端エッジタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

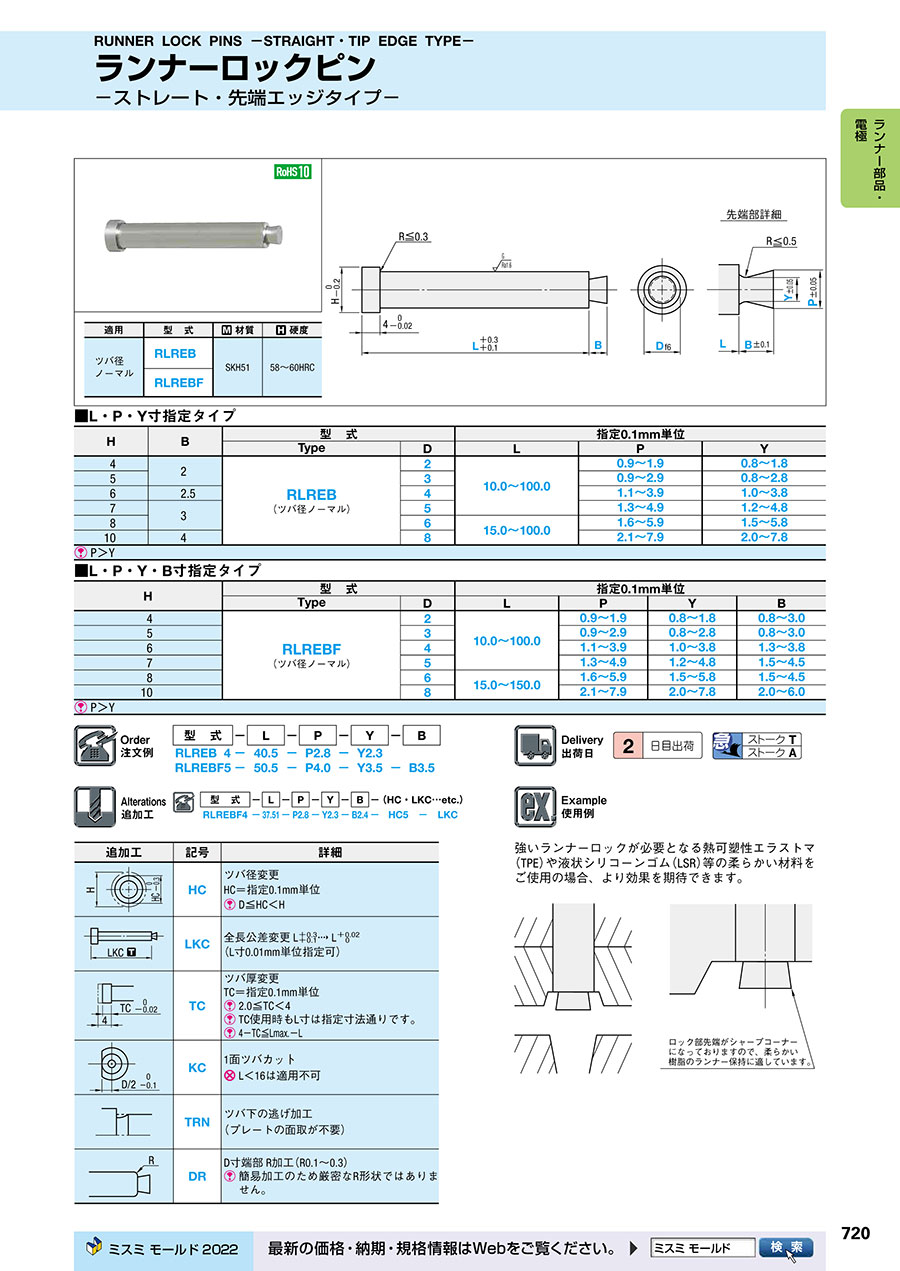

PDFP.925

型番

商品を一つに絞り込むとこちらに型番が表示されます

・材質表
適用 型 式 材質 硬度
ツバ径
ノーマル
RLREB SKH51 58~60HRC
RLREBF
ランナーロックピン -ストレート/先端エッジタイプ-:関連画像
型番
RLREB2-[10-100/0.1]-P[0.9-1.9/0.1]-Y[0.8-1.8/0.1]
RLREB3-[10-100/0.1]-P[0.9-2.9/0.1]-Y[0.8-2.8/0.1]
RLREB4-[10-100/0.1]-P[1.1-3.9/0.1]-Y[1-3.8/0.1]
RLREB5-[10-100/0.1]-P[1.3-4.9/0.1]-Y[1.2-4.8/0.1]
RLREB6-[15-100/0.1]-P[1.6-5.9/0.1]-Y[1.5-5.8/0.1]
RLREB8-[15-100/0.1]-P[2.1-7.9/0.1]-Y[2-7.8/0.1]
RLREBF2-[10-100/0.1]-P[0.9-1.9/0.1]-Y[0.8-1.8/0.1]-B[0.8-3/0.1]
RLREBF3-[10-100/0.1]-P[0.9-2.9/0.1]-Y[0.8-2.8/0.1]-B[0.8-3/0.1]
RLREBF4-[10-100/0.1]-P[1.1-3.9/0.1]-Y[1-3.8/0.1]-B[1.3-3.8/0.1]
RLREBF5-[10-100/0.1]-P[1.3-4.9/0.1]-Y[1.2-4.8/0.1]-B[1.5-4.5/0.1]
RLREBF6-[15-150/0.1]-P[1.6-5.9/0.1]-Y[1.5-5.8/0.1]-B[1.5-4.5/0.1]
RLREBF8-[15-150/0.1]-P[2.1-7.9/0.1]-Y[2-7.8/0.1]-B[2-6/0.1]
型番通常単価スライド値引通常
出荷日
RoHSランナーロック径
(mm)
寸法指定タイプ L(全長)
(mm)
B(先端部長さ)
(mm)
P(先端部径)
(mm)
Y(先端部径)
(mm)

-

2日目 対応2L/P/Y寸指定タイプ10 ~ 100-0.9 ~ 1.90.8 ~ 1.8

-

2日目 対応3L/P/Y寸指定タイプ10 ~ 100-0.9 ~ 2.90.8 ~ 2.8

-

2日目 対応4L/P/Y寸指定タイプ10 ~ 100-1.1 ~ 3.91 ~ 3.8

-

2日目 対応5L/P/Y寸指定タイプ10 ~ 100-1.3 ~ 4.91.2 ~ 4.8

-

2日目 対応6L/P/Y寸指定タイプ15 ~ 100-1.6 ~ 5.91.5 ~ 5.8

-

2日目 対応8L/P/Y寸指定タイプ15 ~ 100-2.1 ~ 7.92 ~ 7.8

-

2日目 対応2L/P/Y/B寸指定タイプ10 ~ 1000.8 ~ 30.9 ~ 1.90.8 ~ 1.8

-

2日目 対応3L/P/Y/B寸指定タイプ10 ~ 1000.8 ~ 30.9 ~ 2.90.8 ~ 2.8

-

2日目 対応4L/P/Y/B寸指定タイプ10 ~ 1001.3 ~ 3.81.1 ~ 3.91 ~ 3.8

-

2日目 対応5L/P/Y/B寸指定タイプ10 ~ 1001.5 ~ 4.51.3 ~ 4.91.2 ~ 4.8

-

2日目 対応6L/P/Y/B寸指定タイプ15 ~ 1501.5 ~ 4.51.6 ~ 5.91.5 ~ 5.8

-

2日目 対応8L/P/Y/B寸指定タイプ15 ~ 1502 ~ 62.1 ~ 7.92 ~ 7.8

Loading...

  1. 1

規格表

ランナーロックピン -ストレート/先端エッジタイプ-:関連画像
・規格表
■L・P・Y寸指定タイプ
HB型 式指定0.1mm単位¥基準単価
TypeDLPY1~4本
4 2 RLREB
(ツバ径ノーマル)
210.0~100.00.9~1.90.8~1.8880
5 30.9~2.90.8~2.8880
6 2.5 41.1~3.91.0~3.8910
7 3 51.3~4.91.2~4.81,010
8 615.0~100.01.6~5.91.5~5.81,060
10 4 82.1~7.92.0~7.81,190
P>Y

■L・P・Y・B寸指定タイプ
H型 式指定0.1mm単位¥基準単価
TypeDLPYB1~4本
4 RLREBF
(ツバ径ノーマル)
210.0~100.00.9~1.90.8~1.80.8~3.0970
5 30.9~2.90.8~2.80.8~3.0970
6 41.1~3.91.0~3.81.3~3.81,010
7 51.3~4.91.2~4.81.5~4.51,110
8 615.0~150.01.6~5.91.5~5.81.5~4.51,160
10 82.1~7.92.0~7.82.0~6.01,300
P>Y

■数量スライド価格(1円未満切り捨て)
数 量1~45~1213~1920~50表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期


1,000円/1本
500円/1本
ストークAは3本以上で1明細行あたり一律1,350円

使用例

強いランナーロックが必要となる熱可塑性エラストマ(TPE)や液状シリコーンゴム(LSR)等の柔らかい材料をご使用の場合、より効果を期待できます。
ランナーロックピン -ストレート/先端エッジタイプ-:関連画像

追加工

追加工価格も数量スライド適用 こちら
ランナーロックピン -ストレート/先端エッジタイプ-:関連画像


基本情報

商品名 ランナーロックピン 先端合わせ形状 ストレートタイプ 先端形状 先端エッジ
ツバ径 ノーマル
