ロケートリング -JISタイプ用-
- 通常単価(税別)
- 2,220円～3,800円
- 税込単価
- 2,442円～4,180円
通常出荷日：在庫品1日目当日出荷可能
JISタイプ用のロケートリングです。材質は機械構造用炭素鋼です。
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
ロケートリング組み合せ例 P.671
材質 S45C
規格表
| 適用 ボルト | ボルト穴 | A | 型 式 | T | B | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| d2 | d1 | t | Type | D | ||||||
| M6 | 6.5 | 11 | 6.5 | 85 | LRJS | 100 | 15 | 35 | 40 | 50 |
| 20 | ||||||||||
| 25 | 35 | 40 | ||||||||
| 120 | 15 | 40 | 50 | |||||||
| 20 | ||||||||||
| M8 | 9 | 14 | 8.6 | 100 | 150 | 15 | 50 | |||
| 20 | 50 | |||||||||
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,220円 ( 2,442円 ) | 在庫品1日目当日出荷可能 |
2,220円 ( 2,442円 ) | 在庫品1日目当日出荷可能 |
2,220円 ( 2,442円 ) | 在庫品1日目当日出荷可能 |
2,490円 ( 2,739円 ) | 在庫品1日目当日出荷可能 |
2,490円 ( 2,739円 ) | 在庫品1日目当日出荷可能 |
2,490円 ( 2,739円 ) | 在庫品1日目当日出荷可能 |
2,710円 ( 2,981円 ) | 在庫品1日目当日出荷可能 |
2,710円 ( 2,981円 ) | 在庫品1日目当日出荷可能 |
2,820円 ( 3,102円 ) | 在庫品1日目当日出荷可能 |
2,820円 ( 3,102円 ) | 在庫品1日目当日出荷可能 |
3,220円 ( 3,542円 ) | 在庫品1日目当日出荷可能 |
3,220円 ( 3,542円 ) | 在庫品1日目当日出荷可能 |
3,560円 ( 3,916円 ) | 在庫品1日目当日出荷可能 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |

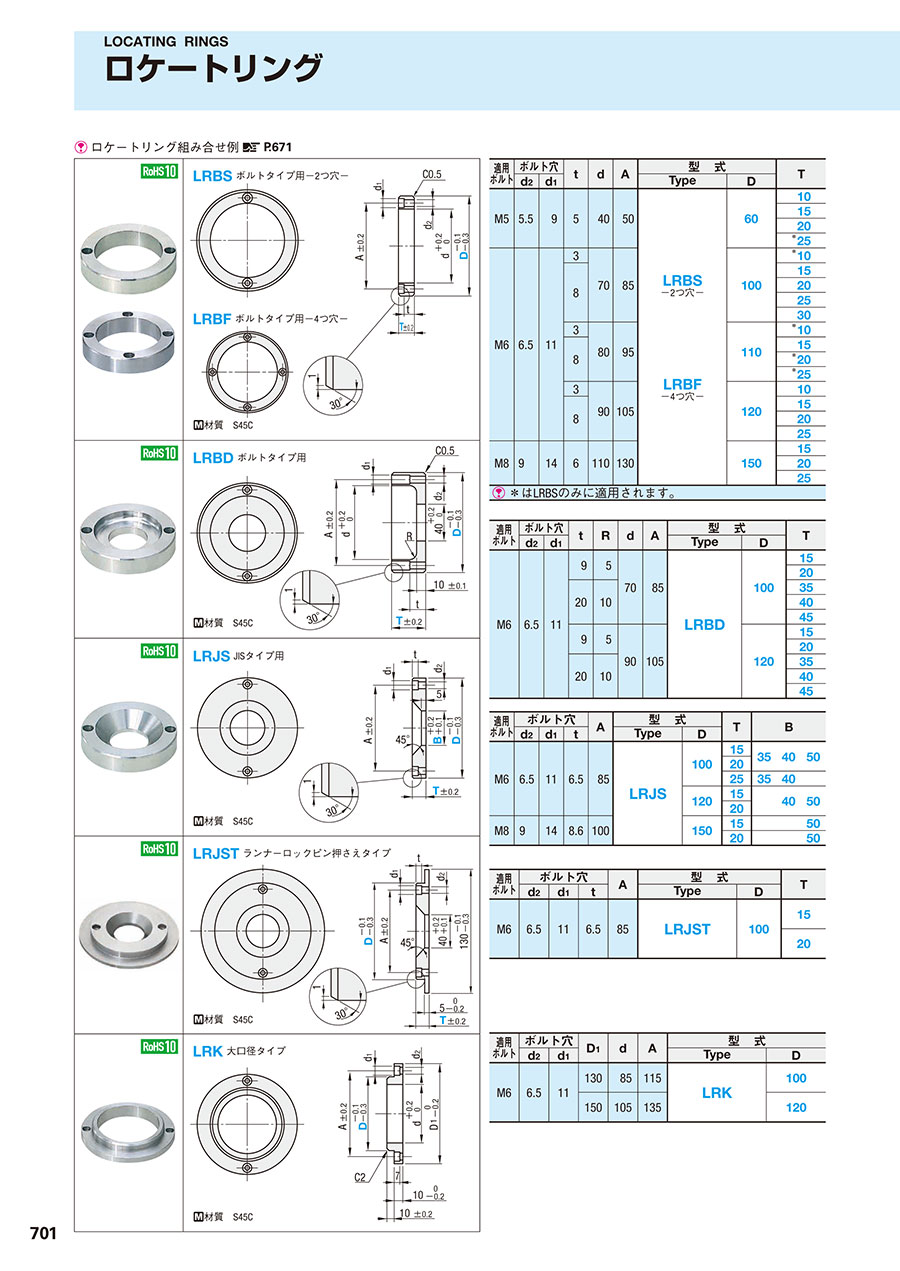

カタログ
ロケートリング -JISタイプ用-のレビュー
樹脂金型製作用
5
5.02022/01/14
客先納入前の社内確認TRY用に購入しました
ランナーロックピンの受けが必要だったため本製品を選択
とても重宝しました
0人が参考にしています。
プラ型のロケートリングに使用
5
5.02021/06/08
プラ型のロケートリングに使用しました。ショルダータイプのスプルーブシュの押さえも兼ねるので、加工省略に大変助かります。
0人が参考にしています。
ロケ−ト
4
4.02021/01/16
ロケ−トこちら使用すると
固定取付板に
斜めの加工をせずにすむので
便利です
0人が参考にしています。
斜め
4
4.02021/01/11
内径部が斜めになっているため
成形機のノズルが干渉せずに
非常に便利ですね
0人が参考にしています。
ロケ−ト
4
4.02019/09/02
いろんなバリエーションがあり
納期もはやいし
在庫もあるので
便利です
0人が参考にしています。
