スプルーブシュガイド
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
スプルーブシュガイドです。ランナーストリッパプレートへのテーパ加工が不要になります。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

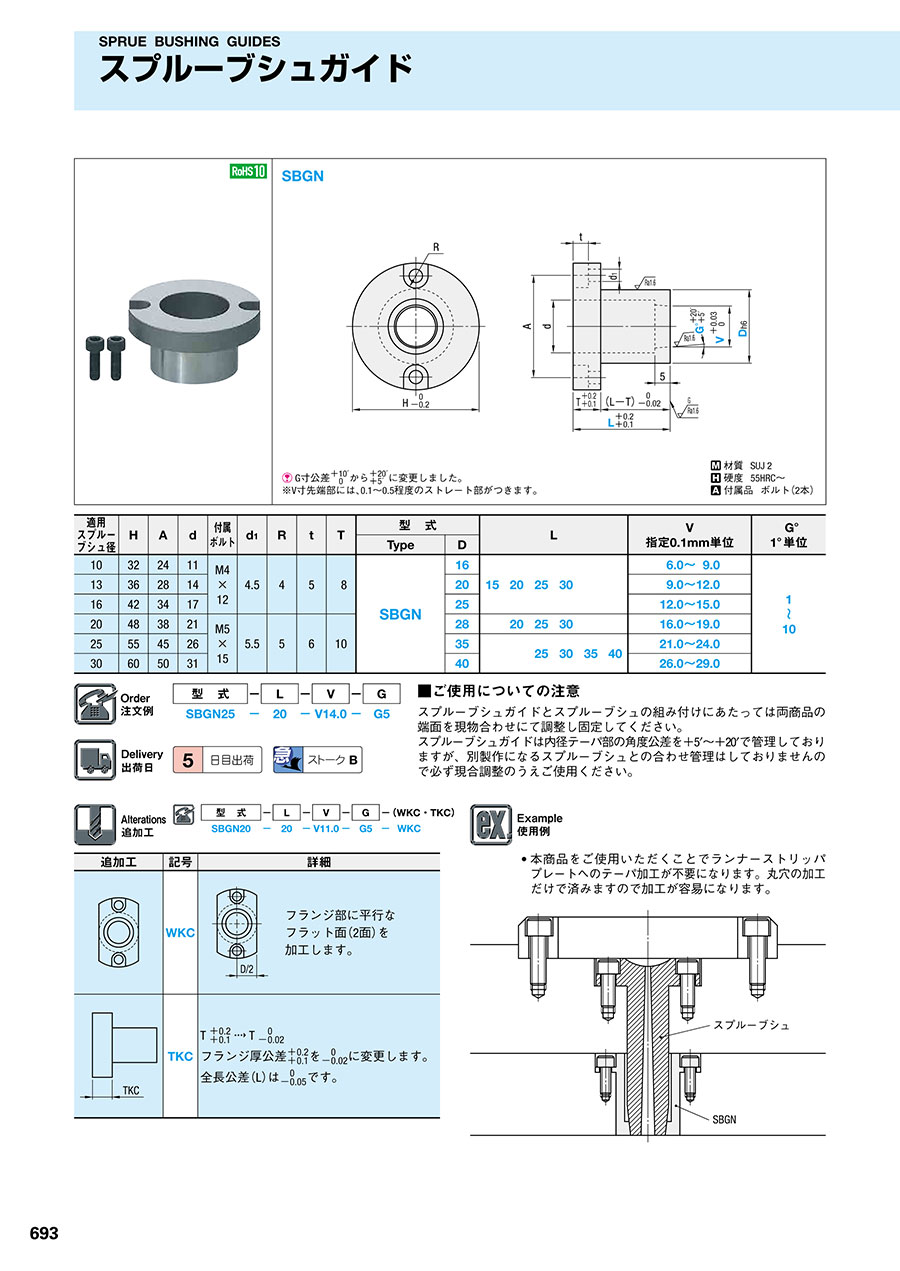

商品情報
外形図・製品仕様
G寸公差 +10́/0 から +20́/＋5́ に変更しました。
※V寸先端部には、0.1～0.5程度のストレート部がつきます。
材質 SUJ 2
硬度 55HRC～
付属品 ボルト（2本）
規格表
| 適用 スプルー ブシュ径 | H | A | d | 付属 ボルト | d1 | R | t | T | 型 式 | L | V 指定0.1mm単位 | G° 1°単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||||||||
| 10 | 32 | 24 | 11 | M4 × 12 | 4.5 | 4 | 5 | 8 | SBGN | 16 | 15 | 20 | 25 | 30 | 6.0～9.0 | 1～10 | ||
| 13 | 36 | 28 | 14 | 20 | 9.0～12.0 | |||||||||||||
| 16 | 42 | 34 | 17 | 25 | 12.0～15.0 | |||||||||||||
| 20 | 48 | 38 | 21 | M5 × 15 | 5.5 | 5 | 6 | 10 | 28 | 20 | 25 | 30 | 16.0～19.0 | |||||
| 25 | 55 | 45 | 26 | 35 | 25 | 30 | 35 | 40 | 21.0～24.0 | |||||||||
| 30 | 60 | 50 | 31 | 40 | 26.0～29.0 | |||||||||||||
注文例
出荷日
追加工
関連情報
■ご使用についての注意
スプルーブシュガイドとスプルーブシュの組み付けにあたっては両商品の端面を現物合わせにて調整し固定してください。
スプルーブシュガイドは内径テーパ部の角度公差を +5′～ +20′で管理しておりますが、別製作になるスプルーブシュとの合わせ管理はしておりませんので必ず現合調整の
うえご使用ください。
• 本商品をご使用いただくことでランナーストリッパプレートへのテーパ加工が不要になります。
丸穴の加工だけで済みますので加工が容易になります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
カタログ
スプルーブシュガイドのレビュー
プラスチック金型
5
5.02022/06/03
スプルーブシュのカジリが発生した為、当部品を使用しました。
修理が楽に出来たので、今後も同様の修理の場合は使用したいと思...もっと読む
0人が参考にしています。
プラ型
5
5.02022/05/30
３枚プレートで使用してます。加工してるより買ったほうが安いです」。
0人が参考にしています。
樹脂金型製作用
4
4.02022/05/24
スリープレート金型で使用します
特に大きな問題も無く使用出来ています
0人が参考にしています。
金型
4
4.02022/02/09
この商品は、スリープレート金型に使用しています。ランナーカットプレートに巻きつける部材としての使用になります。直彫りする...もっと読む
0人が参考にしています。
プラ型用
4
4.02018/08/24
成形屋さんの指示で取付ました。
特に問題なく使えているようです。
0人が参考にしています。
