エクステンションノズル用スプルーブシュ -ロケート押さえタイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ロケート押さえタイプのエクステンションノズル用スプールブシュです。
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図・製品仕様
| 型 式 | 材質 | 硬度 |
|---|---|---|
| SXHD | SKD61 | 48～52HRC |
| SXHM | HPM1相当 | 37～43HRC |
材質S45C
規格表
| Dg6 | N | （L-N） | 型 式 | L | P | A° 指定1°単位 | X | T | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||
| 60 | -0.010 -0.029 | 20 | 15 | SXHD （SKD61） SXHM （HPM1相当） | 60 | 35 | 2.5 3 3.5 4 5 | 1～6 | 10 15 | 15 20（※） |
| 25 | 15 | 40 | ||||||||
| 25 | 20 | 45 | ||||||||
| 30 | 20 | 50 | ||||||||
| 30 | 25 | 55 | ||||||||
| 40 | 25 | 65 | ||||||||
| ※T寸20のロケートリングの場合、ボルトザグリ部にテーパ加工が干渉します。 αの算出 α＝P+2Xtan （Ao/2） | 三角関数真数表 P.1215 | |||||||||
■付属ロケートリング
| 適用ボルト | ボルト穴 | H1 | H | T | Q | ||
|---|---|---|---|---|---|---|---|
| d2 | d1 | t | |||||
| M6 | 6.6 | 11 | 6.5 | 85 | 100 | 15 | 50 |
| 20 | |||||||
注文例
出荷日
関連情報
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |

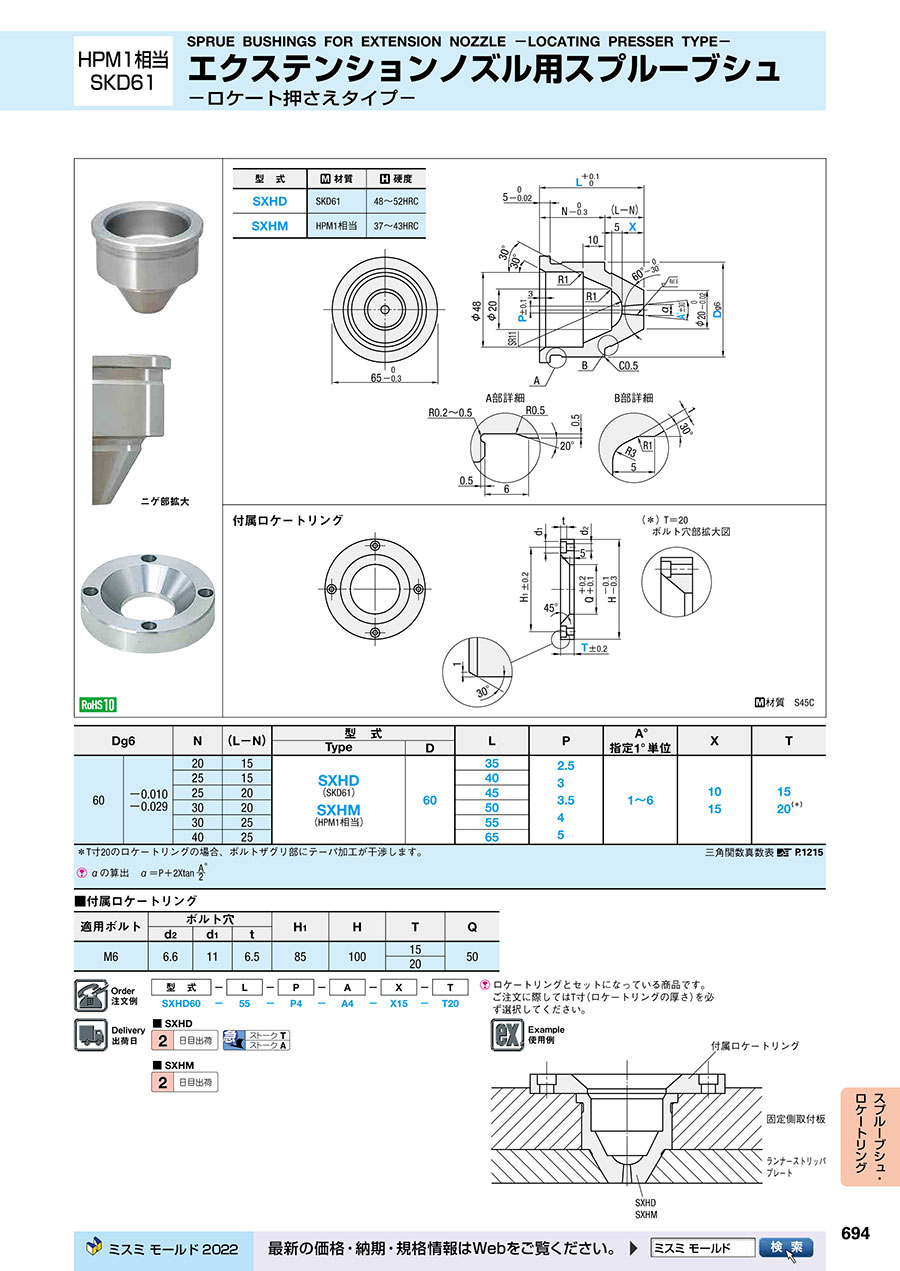

カタログ
エクステンションノズル用スプルーブシュ -ロケート押さえタイプ-のレビュー
特殊
4
4.02021/01/23
ランナ−部をかぎりなく
短くしたい場合に使用しました
少し高いですが
非常に便利です
0人が参考にしています。
ロケ−ト
4
4.02019/09/02
お世話になっております。
たくさんもバリエーションがあり
納期も迅速にて
在庫もあるので
便利です
0人が参考にしています。
