      スプルーブシュ(糸引き防止加工付) -汎用ボルトタイプ･フランジ厚10mm･板厚(Y)選択-

      スプルーブシュ(糸引き防止加工付) -汎用ボルトタイプ･フランジ厚10mm･板厚(Y)選択-
      無料3D-CADライブラリー申し込み受付中
      未確定：候補が6型番あります。
      数量：

      商品情報

      E糸引き防止加工の詳細は概要ページ（ P.675）にてご確認ください。

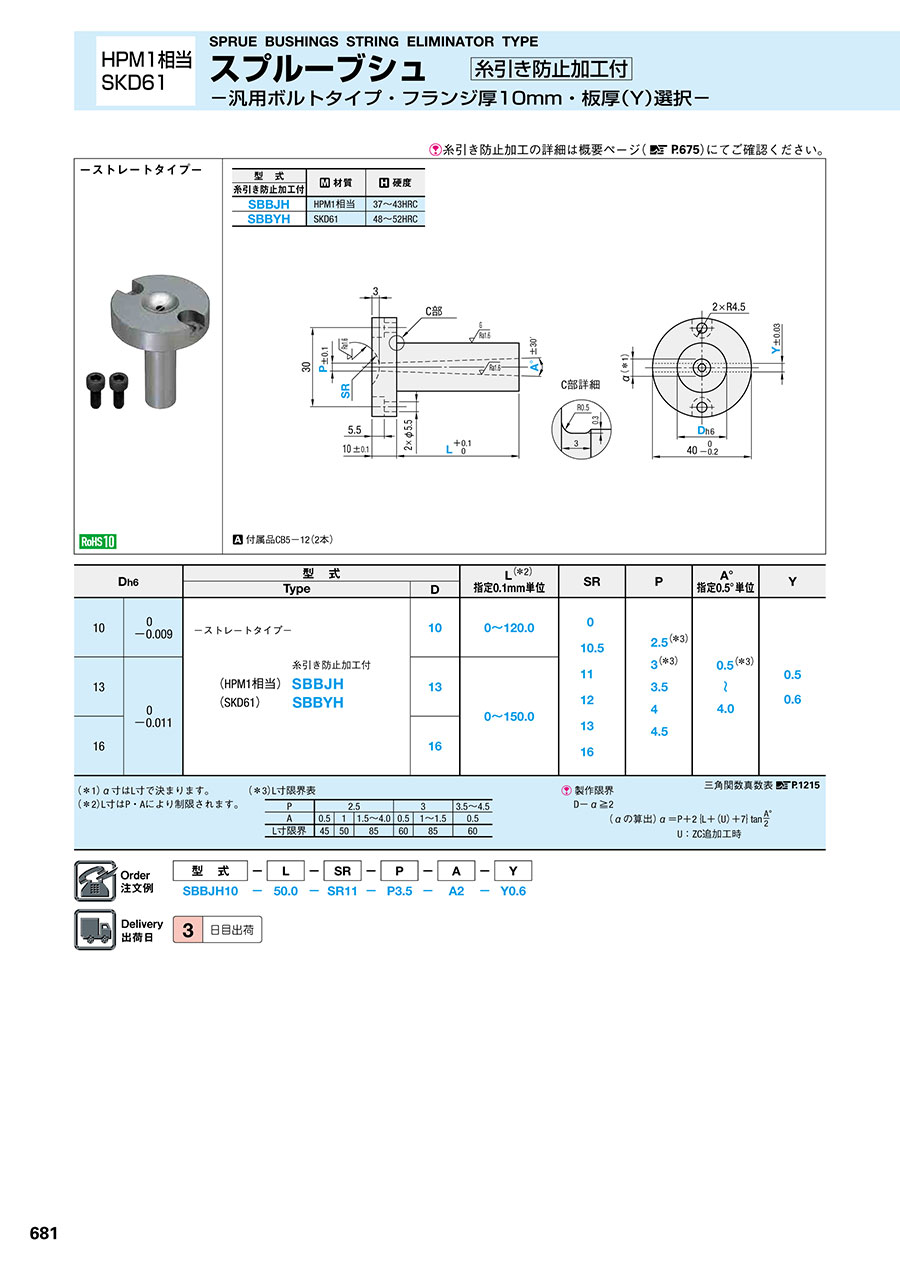

      外形図・製品仕様

      スプルーブシュ(糸引き防止加工付) -汎用ボルトタイプ･フランジ厚10mm･板厚(Y)選択-

      付属品CB5-12（2本）

      型式材質硬度
      糸引き防止加工付
      SBBJHHPM1相当37～43HRC
      SBBYHSKD6148～52HRC

      規格表

      Dh6型    式L（※2）
      指定0.1mm単位      		SRPA°
      指定0.5°単位      		Y
      TypeD
      100
      -0.009      		-ストレートタイプ-100～120.00
      10.5
      11
      12
      13
      16      		2.5（※3）
      3（※3）
      3.5
      4
      4.5      		0.5（※3）～4.00.5
      0.6
      130
      -0.011
      （HPM1相当）
      （SKD61）      		糸引き防止加工付
      SBBJH
      SBBYH      		130～150.0
      1616
      （※1）α寸はL寸で決まります。
      （※2）L寸はP・Aにより制限されます。      		（※3）L寸限界表

      スプルーブシュ（糸引き防止加工付） -汎用ボルトタイプ・フランジ厚10mm・板厚（Y）選択-

      		 製作限界                               三角関数真数表  P.1215
         D-α≧2

      スプルーブシュ（糸引き防止加工付） -汎用ボルトタイプ・フランジ厚10mm・板厚（Y）選択-

      注文例

      スプルーブシュ(糸引き防止加工付) -汎用ボルトタイプ･フランジ厚10mm･板厚(Y)選択-

      出荷日

      スプルーブシュ(糸引き防止加工付) -汎用ボルトタイプ･フランジ厚10mm･板厚(Y)選択-

      追加工

      スプルーブシュ(糸引き防止加工付) -汎用ボルトタイプ･フランジ厚10mm･板厚(Y)選択-

      関連情報

      ■特長
          糸引き防止のために軽圧入された金属板の厚さを選べる商品です。通常タイプの金属板より薄く、高さ方向も短めに設定しています。

      ■期待される効果
          射出圧力の減少を抑制
          金属板へのスプルーの食いつきの低減

      ■金属板の厚さ選択の目安（参考）
          成形機のサイズや使用する樹脂等を考慮して選択されることをお奨めします。
             Y0.5 ⇒ 15t・30tクラスの成形機
             Y0.6 ⇒ 50tクラス以上の成形機

      型番リスト

      表示件数
    • 1
      • 型番
      SBBJH10-[0-120/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5]-A[0.5-4/0.5]-Y[0.5,0.6]
      SBBJH13-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5]-A[0.5-4/0.5]-Y[0.5,0.6]
      SBBJH16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5]-A[0.5-4/0.5]-Y[0.5,0.6]
      SBBYH10-[0-120/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5]-A[0.5-4/0.5]-Y[0.5,0.6]
      SBBYH13-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5]-A[0.5-4/0.5]-Y[0.5,0.6]
      SBBYH16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5]-A[0.5-4/0.5]-Y[0.5,0.6]

      材質

      D（軸径）

      (mm)

      L(軸径部長さ）

      (mm)

      A(スプルー部テーパ角度)

      (°)

      SR(ノズル部)

      (mm)

      P(スプルー内径)

      (mm)

      Y(糸引き防止加工板厚)

      (mm)

      		RoHS?最小発注数量
      HPM1相当
      10
      0 ～ 120
      0.5 ～ 4
      0 ～ 16
      2.5 ～ 4.5
      0.5 ～ 0.6
      10
      1個
      HPM1相当
      13
      0 ～ 150
      0.5 ～ 4
      0 ～ 16
      2.5 ～ 4.5
      0.5 ～ 0.6
      10
      1個
      HPM1相当
      16
      0 ～ 150
      0.5 ～ 4
      0 ～ 16
      2.5 ～ 4.5
      0.5 ～ 0.6
      10
      1個
      SKD61
      10
      0 ～ 120
      0.5 ～ 4
      0 ～ 16
      2.5 ～ 4.5
      0.5 ～ 0.6
      10
      1個
      SKD61
      13
      0 ～ 150
      0.5 ～ 4
      0 ～ 16
      2.5 ～ 4.5
      0.5 ～ 0.6
      10
      1個
      SKD61
      16
      0 ～ 150
      0.5 ～ 4
      0 ～ 16
      2.5 ～ 4.5
      0.5 ～ 0.6
      10
      1個
      通常単価(税別) (税込単価)
      通常出荷日
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
    • 1

      • 詳細情報

      基本情報

      汎用ボルト・フランジ厚10mm・板厚（Y）選択タイプのスプルーブシュ（糸引き防止加工付）です。

      技術情報

      • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

      スプルーブシュ(糸引き防止加工付) -汎用ボルトタイプ･フランジ厚10mm･板厚(Y)選択-のレビュー
      4.3平均満足度：4.36件のレビュー
      樹脂金型の糸引き改善
      5
      満足度：5.02018/07/02
      射出成形用樹脂金型の糸引き防止のために購入しました。型メーカーに依頼せずに自分たちで部品を購入して改善でき、安く改善がで...もっと読む
      4人が参考にしています。
      スプ−ル
      4
      満足度：4.02019/08/03
      よく利用します 納期の早く 便利でかなり助かっております 価格的にもリ−スナブルです
      1人が参考にしています。
      射出成型金型に使用
      5
      満足度：5.02019/05/08
      射出圧の抵抗が減り、スプルーの食い付きも少なくなったおかげで成形サイクルの改善につながりました！
      1人が参考にしています。
      金型成形
      5
      満足度：5.02020/09/07
      安価なうえに納期も早く重宝しています。 使用中のトラブルも今のところありません。
      0人が参考にしています。
      プラ型
      3
      満足度：3.02020/03/27
      客先から支給され追加工して組み込みました。劇的に効果があったかが？？？？です。まぁ成形条件にもよるでしょうけど。
      0人が参考にしています。
