スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-

スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-
  • スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-

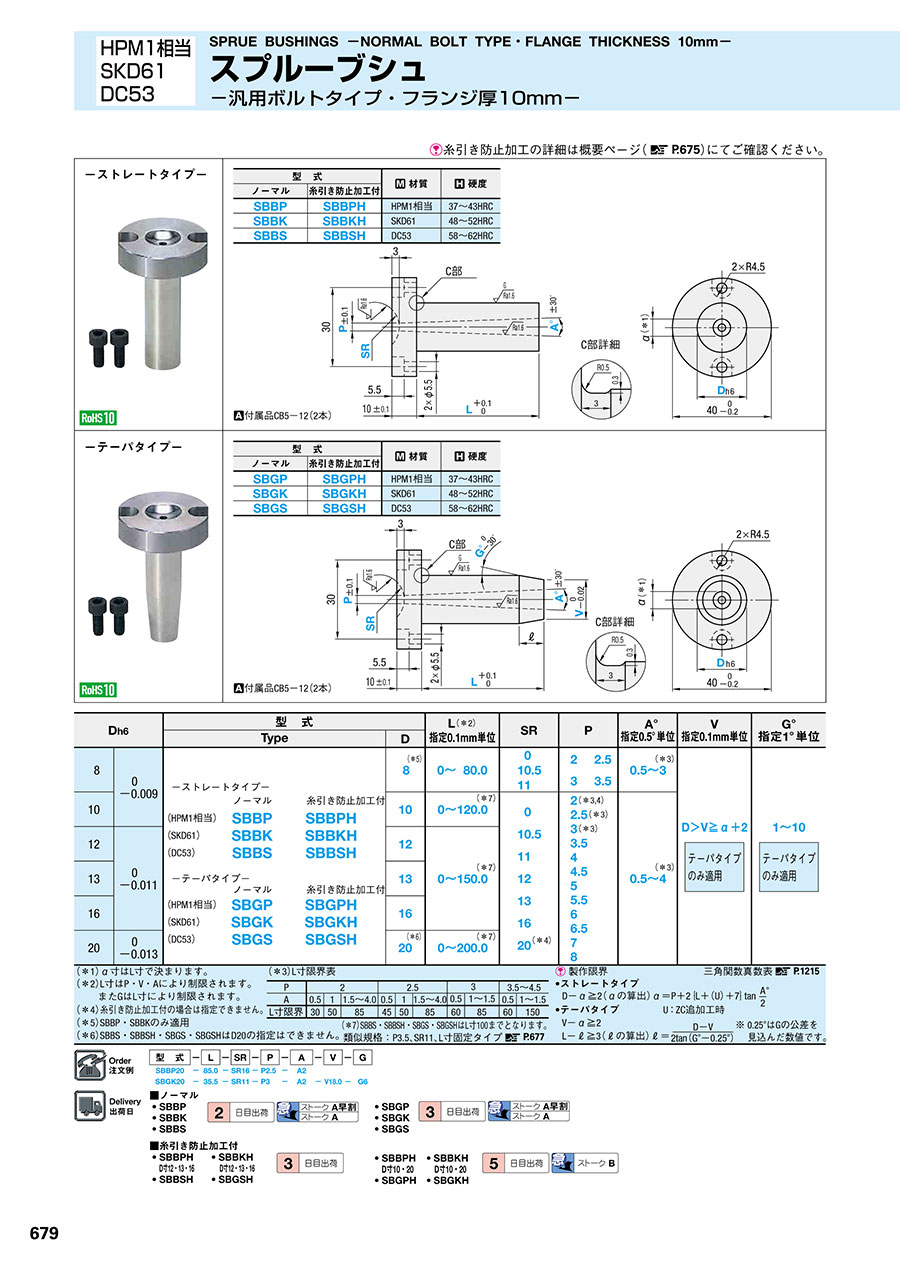

PDFP.869

型番

商品を一つに絞り込むとこちらに型番が表示されます

・材質表
-ストレートタイプ-
型 式 材質 硬度
ノーマル 糸引き防止加工付
SBBP SBBPH HPM1相当 37~43HRC
SBBK SBBKH SKD61 48~52HRC
SBBS SBBSH DC53 58~62HRC
スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-:関連画像
付属品CB5-12(2本)

-テーパタイプ-
型 式 材質 硬度
ノーマル 糸引き防止加工付
SBGP SBGPH HPM1相当 37~43HRC
SBGK SBGKH SKD61 48~52HRC
SBGS SBGSH DC53 58~62HRC
スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-:関連画像

付属品CB5-12(2本)

電鋳製 こちら
糸引き防止加工の詳細は概要ページ( こちら)にてご確認ください。
型番
SBBK8-[0-80/0.1]-SR[0,​10.5,​11]-P[2-3.5/0.5]-A[0.5-3/0.5]
SBBK10-[0-120/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBK12-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBK13-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBK16-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBK20-[0-200/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBKH10-[0-120/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBKH12-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBKH13-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBKH16-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBKH20-[0-200/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBP8-[0-80/0.1]-SR[0,​10.5,​11]-P[2-3.5/0.5]-A[0.5-3/0.5]
SBBP10-[0-120/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBP12-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBP13-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBP16-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBP20-[0-200/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBPH10-[0-120/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBPH12-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBPH13-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBPH16-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBPH20-[0-200/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBS10-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBS12-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBS13-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBS16-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBSH10-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBSH12-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBSH13-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBBSH16-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]
SBGK10-[0-120/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-10/0.1]-G[1-10/1]
SBGK12-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-13/0.1]-G[1-10/1]
SBGK13-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-13/0.1]-G[1-10/1]
SBGK16-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-16/0.1]-G[1-10/1]
SBGK20-[0-200/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-20/0.1]-G[1-10/1]
SBGKH10-[0-120/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4.8-9.9/0.1]-G[1-10/1]
SBGKH12-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4.8-12.9/0.1]-G[1-10/1]
SBGKH13-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4.8-12.9/0.1]-G[1-10/1]
SBGKH16-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4.8-15.9/0.1]-G[1-10/1]
SBGKH20-[0-200/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4.8-19.9/0.1]-G[1-10/1]
SBGP10-[0-120/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-10/0.1]-G[1-10/1]
SBGP12-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-13/0.1]-G[1-10/1]
SBGP13-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-13/0.1]-G[1-10/1]
SBGP16-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-16/0.1]-G[1-10/1]
SBGP20-[0-200/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-20/0.1]-G[1-10/1]
SBGPH10-[0-120/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4.8-9.9/0.1]-G[1-10/1]
SBGPH12-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4.8-12.9/0.1]-G[1-10/1]
SBGPH13-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4.8-12.9/0.1]-G[1-10/1]
SBGPH16-[0-150/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4.8-15.9/0.1]-G[1-10/1]
SBGPH20-[0-200/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4.8-19.9/0.1]-G[1-10/1]
SBGS10-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-10/0.1]-G[1-10/1]
SBGS12-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-13/0.1]-G[1-10/1]
SBGS13-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-13/0.1]-G[1-10/1]
SBGS16-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16,​20]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-16/0.1]-G[1-10/1]
SBGSH10-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-9.9/0.1]-G[1-10/1]
SBGSH12-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-12.9/0.1]-G[1-10/1]
SBGSH13-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-12.9/0.1]-G[1-10/1]
SBGSH16-[0-100/0.1]-SR[0,​10.5,​11,​12,​13,​16]-P[2,​2.5,​3,​3.5,​4,​4.5,​5,​5.5,​6,​6.5,​7,​8]-A[0.5-4/0.5]-V[4-15.9/0.1]-G[1-10/1]
型番通常単価スライド値引通常
出荷日
RoHS材質 先端合わせ形状 ノズルタッチ部仕様 D(軸径)
(mm)
L(軸径部長さ)
(mm)
A(スプルー部テーパ角度)
(°)
G(テーパ角度)
(°)
P(スプルー内径)
(mm)
SR(ノズル部)
(mm)
V(先端径)
(mm)

-

2日目 対応SKD61ストレートノーマル80 ~ 800.5 ~ 3-2 ~ 3.50 ~ 11-

-

2日目 対応SKD61ストレートノーマル100 ~ 1200.5 ~ 4-2 ~ 80 ~ 20-

-

2日目 対応SKD61ストレートノーマル120 ~ 1500.5 ~ 4-2 ~ 80 ~ 20-

-

2日目 対応SKD61ストレートノーマル130 ~ 1500.5 ~ 4-2 ~ 80 ~ 20-

-

2日目 対応SKD61ストレートノーマル160 ~ 1500.5 ~ 4-2 ~ 80 ~ 20-

-

2日目 対応SKD61ストレートノーマル200 ~ 2000.5 ~ 4-2 ~ 80 ~ 20-

-

5日目 対応SKD61ストレート糸引き防止加工100 ~ 1200.5 ~ 4-2.5 ~ 80 ~ 16-

-

3日目 対応SKD61ストレート糸引き防止加工120 ~ 1500.5 ~ 4-2.5 ~ 80 ~ 16-

-

3日目 対応SKD61ストレート糸引き防止加工130 ~ 1500.5 ~ 4-2.5 ~ 80 ~ 16-

-

3日目 対応SKD61ストレート糸引き防止加工160 ~ 1500.5 ~ 4-2.5 ~ 80 ~ 16-

-

5日目 対応SKD61ストレート糸引き防止加工200 ~ 2000.5 ~ 4-2.5 ~ 80 ~ 16-

-

2日目 対応HPM1相当ストレートノーマル80 ~ 800.5 ~ 3-2 ~ 3.50 ~ 11-

-

2日目 対応HPM1相当ストレートノーマル100 ~ 1200.5 ~ 4-2 ~ 80 ~ 20-

-

2日目 対応HPM1相当ストレートノーマル120 ~ 1500.5 ~ 4-2 ~ 80 ~ 20-

-

2日目 対応HPM1相当ストレートノーマル130 ~ 1500.5 ~ 4-2 ~ 80 ~ 20-

-

2日目 対応HPM1相当ストレートノーマル160 ~ 1500.5 ~ 4-2 ~ 80 ~ 20-

-

2日目 対応HPM1相当ストレートノーマル200 ~ 2000.5 ~ 4-2 ~ 80 ~ 20-

-

5日目 対応HPM1相当ストレート糸引き防止加工100 ~ 1200.5 ~ 4-2.5 ~ 80 ~ 16-

-

3日目 対応HPM1相当ストレート糸引き防止加工120 ~ 1500.5 ~ 4-2.5 ~ 80 ~ 16-

-

3日目 対応HPM1相当ストレート糸引き防止加工130 ~ 1500.5 ~ 4-2.5 ~ 80 ~ 16-

-

3日目 対応HPM1相当ストレート糸引き防止加工160 ~ 1500.5 ~ 4-2.5 ~ 80 ~ 16-

-

5日目 対応HPM1相当ストレート糸引き防止加工200 ~ 2000.5 ~ 4-2.5 ~ 80 ~ 16-

-

2日目 対応DC53ストレートノーマル100 ~ 1000.5 ~ 4-2 ~ 80 ~ 20-

-

2日目 対応DC53ストレートノーマル120 ~ 1000.5 ~ 4-2 ~ 80 ~ 20-

-

2日目 対応DC53ストレートノーマル130 ~ 1000.5 ~ 4-2 ~ 80 ~ 20-

-

2日目 対応DC53ストレートノーマル160 ~ 1000.5 ~ 4-2 ~ 80 ~ 20-

-

3日目 対応DC53ストレート糸引き防止加工100 ~ 1000.5 ~ 4-2.5 ~ 80 ~ 16-

-

3日目 対応DC53ストレート糸引き防止加工120 ~ 1000.5 ~ 4-2.5 ~ 80 ~ 16-

-

3日目 対応DC53ストレート糸引き防止加工130 ~ 1000.5 ~ 4-2.5 ~ 80 ~ 16-

-

3日目 対応DC53ストレート糸引き防止加工160 ~ 1000.5 ~ 4-2.5 ~ 80 ~ 16-

-

3日目 対応SKD61テーパノーマル100 ~ 1200.5 ~ 41 ~ 102 ~ 80 ~ 204 ~ 10

-

3日目 対応SKD61テーパノーマル120 ~ 1500.5 ~ 41 ~ 102 ~ 80 ~ 204 ~ 13

-

3日目 対応SKD61テーパノーマル130 ~ 1500.5 ~ 41 ~ 102 ~ 80 ~ 204 ~ 13

-

3日目 対応SKD61テーパノーマル160 ~ 1500.5 ~ 41 ~ 102 ~ 80 ~ 204 ~ 16

-

3日目 対応SKD61テーパノーマル200 ~ 2000.5 ~ 41 ~ 102 ~ 80 ~ 204 ~ 20

-

5日目 対応SKD61テーパ糸引き防止加工100 ~ 1200.5 ~ 41 ~ 102.5 ~ 80 ~ 164.8 ~ 9.9

-

5日目 対応SKD61テーパ糸引き防止加工120 ~ 1500.5 ~ 41 ~ 102.5 ~ 80 ~ 164.8 ~ 12.9

-

5日目 対応SKD61テーパ糸引き防止加工130 ~ 1500.5 ~ 41 ~ 102.5 ~ 80 ~ 164.8 ~ 12.9

-

5日目 対応SKD61テーパ糸引き防止加工160 ~ 1500.5 ~ 41 ~ 102.5 ~ 80 ~ 164.8 ~ 15.9

-

5日目 対応SKD61テーパ糸引き防止加工200 ~ 2000.5 ~ 41 ~ 102.5 ~ 80 ~ 164.8 ~ 19.9

-

3日目 対応HPM1相当テーパノーマル100 ~ 1200.5 ~ 41 ~ 102 ~ 80 ~ 204 ~ 10

-

3日目 対応HPM1相当テーパノーマル120 ~ 1500.5 ~ 41 ~ 102 ~ 80 ~ 204 ~ 13

-

3日目 対応HPM1相当テーパノーマル130 ~ 1500.5 ~ 41 ~ 102 ~ 80 ~ 204 ~ 13

-

3日目 対応HPM1相当テーパノーマル160 ~ 1500.5 ~ 41 ~ 102 ~ 80 ~ 204 ~ 16

-

3日目 対応HPM1相当テーパノーマル200 ~ 2000.5 ~ 41 ~ 102 ~ 80 ~ 204 ~ 20

-

5日目 対応HPM1相当テーパ糸引き防止加工100 ~ 1200.5 ~ 41 ~ 102.5 ~ 80 ~ 164.8 ~ 9.9

-

5日目 対応HPM1相当テーパ糸引き防止加工120 ~ 1500.5 ~ 41 ~ 102.5 ~ 80 ~ 164.8 ~ 12.9

-

5日目 対応HPM1相当テーパ糸引き防止加工130 ~ 1500.5 ~ 41 ~ 102.5 ~ 80 ~ 164.8 ~ 12.9

-

5日目 対応HPM1相当テーパ糸引き防止加工160 ~ 1500.5 ~ 41 ~ 102.5 ~ 80 ~ 164.8 ~ 15.9

-

5日目 対応HPM1相当テーパ糸引き防止加工200 ~ 2000.5 ~ 41 ~ 102.5 ~ 80 ~ 164.8 ~ 19.9

-

3日目 対応DC53テーパノーマル100 ~ 1000.5 ~ 41 ~ 102 ~ 80 ~ 204 ~ 10

-

3日目 対応DC53テーパノーマル120 ~ 1000.5 ~ 41 ~ 102 ~ 80 ~ 204 ~ 13

-

3日目 対応DC53テーパノーマル130 ~ 1000.5 ~ 41 ~ 102 ~ 80 ~ 204 ~ 13

-

3日目 対応DC53テーパノーマル160 ~ 1000.5 ~ 41 ~ 102 ~ 80 ~ 204 ~ 16

-

3日目 対応DC53テーパ糸引き防止加工100 ~ 1000.5 ~ 41 ~ 102 ~ 80 ~ 164 ~ 9.9

-

3日目 対応DC53テーパ糸引き防止加工120 ~ 1000.5 ~ 41 ~ 102 ~ 80 ~ 164 ~ 12.9

-

3日目 対応DC53テーパ糸引き防止加工130 ~ 1000.5 ~ 41 ~ 102 ~ 80 ~ 164 ~ 12.9

-

3日目 対応DC53テーパ糸引き防止加工160 ~ 1000.5 ~ 41 ~ 102 ~ 80 ~ 164 ~ 15.9

Loading...

  1. 1

規格表

スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-:関連画像
・規格表
Dh6 型 式 L(*2)
指定0.1mm単位
SR P
指定0.5°単位
V
指定0.1mm単位

指定1°単位
Type D
8 0
−0.009
−ストレートタイプ−
  ノーマル 糸引き防止加工付
(HPM1相当) SBBP SBBPH
(SKD61) SBBK SBBKH
(DC53) SBBS SBBSH
−テーパタイプ−
  ノーマル 糸引き防止加工付
(HPM1相当) SBGP SBGPH
(SKD61) SBGK SBGKH
(DC53) SBGS SBGSH
8(*5) 0~ 80.0 0
0.5
11
2 2.5
3 3.5
0.5~3(*3) D>V≧α+2
スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-:関連画像
1~10
スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-:関連画像
10 10 0~120.0(*7) 0
10.5
11
12
13
16

20(*4)
2(*3,4)
2.5(*3)
3(*3)
3.5
4
4.5
5
5.5
6
6.5
7
8
0.5~4(*3)
12 0
−0.011
12 0~150.0(*7)
13 13
16 16
20 0
−0.013
20(*6) 0~200.0(*7)
(*1)α寸法はL寸法で決まります。
(*2)L寸法はP、V、Aにより制限されます。
またGはL寸法により制限されます。
(*4)糸引き防止加工付の場合は指定できません。
(*5)SBBP・SBBKのみ適用
(*6)SBBS・SBBSH・SBGS・SBGSHはD20の指定はできません。
(*7)SBBS・SBBSH・SBGS・SBGSHはL寸100までとなります。
類似規格:P3.5、SR11、L寸固定タイプ こちら
(*3)L寸法限界表
スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-:関連画像
製作限界
・ストレートタイプ

三角関数真数表 こちら
D−α≧2(αの算出)α=P+2{L+(U)+7}tanスプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-:関連画像
・テーパタイプ U:ZC追加工時
V−α≧2
L-ℓ≧3(ℓの算出)ℓ=スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-:関連画像
※ 0.25はGの公差を見込んだ数値です。


L ¥基準単価 1~4本
ストレートタイプ テーパタイプ
SBBP SBBK SBBS SBBPH SBBKH SBBSH SBGP SBGK SBGS SBGPH SBGKH SBGSH
0 ~ 20.0 2,880 3,370 4,740 8,420 8,900 10,800 3,370 3,850 5,420 8,900 9,390 11,520
20.1~ 40.0 4,150 4,660 6,100 9,470 9,960 12,260 4,410 4,890 6,700 9,960 10,440 12,890
40.1~ 60.0 5,220 5,700 7,710 10,760 11,370 13,970 5,780 6,260 8,470 11,330 11,820 14,780
60.1~ 80.0 6,820 7,300 9,760 12,390 12,870 16,130 7,390 7,870 10,520 12,960 13,450 16,960
80.1~100.0 7,790 9,560 12,640 13,350 15,150 19,210 8,330 10,200 13,400 13,910 15,800 20,030
100.1~120.0 8,950 11,010 14,540 16,610 9,630 11,810 15,220 17,410
120.1~140.0 11,330 13,900 16,940 19,520 12,090 14,940 17,700 20,570
140.1~160.0 13,100 15,660 18,720 21,300 13,320 16,470 18,930 22,110
160.1~180.0 14,940 17,920 21,210 24,440 15,130 18,790 21,400 25,390
180.1~200.0 15,710 18,880 22,060 25,490 15,880 19,780 22,230 26,470

■数量スライド価格
数 量 1~4 5~9 10~14 15~20 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5% 10% 15%
1円未満切り捨て

納期

■ノーマル
●SBBP
●SBGP
(SBBPのL80以下)

500円/1本
3本以上で1明細行あたり一律1,350円

 (上記以外)

500円/1本
3本以上で1明細行あたり一律1,350円

●SBBK
●SBGK
●SBBS
●SBGS
(SBBK・SBBSのL80以下)

800円/1本
3本以上で1明細行あたり一律2,160円

 (上記以外)

800円/1本
3本以上で1明細行あたり一律2,160円

■糸引き防止加工付
●SBBPH(D寸12·13·16)
●SBBKH(D寸12·13·16)
●SBBSH
●SBGSH



●SBBPH(D寸10·20)
●SBBKH(D寸10·20)
●SBGPH
●SBGKH

800円/1本
3本以上で1明細行あたり一律2,160円

追加工

追加工価格も数量スライド適用 こちら
スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-:関連画像


基本情報

商品タイプ ボルト止め ボルト仕様 汎用ボルト ツバ厚(mm) 10

スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-のレビュー

評価 4.7 平均 4.7 (4件のレビュー) レビューを書く
  • 評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    糸引き対策はもちろんですが、スプルーの抜け及び千切れ対策にミスミさん
    のブッシュは欠かせません、20年以上お世話になっております。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 金型に使用してます2017/07/31
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    精度がよく抜けもばっちりです  納期も早いし酒類が豊富なのでどんな金型にも合わせられます

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • プラスチック金型製造に使用2016/07/18
    評価 5.05.04人の方が、「このレビューが参考になった」と投票しています。
    材質が選べて精度も出ているので、ミスミのスプルーブッシュしか使用していない。
    後加工が必要な場合でも、超硬エンドミルで加工できるため問題ない。
    ミスミのスプルーブッシュを使用して、トラブルが出たことがない。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 評価 4.04.01人の方が、「このレビューが参考になった」と投票しています。
    プラ型用に使用しています。
    耐久性等も問題ないと思います。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プラ型用部品技術窓口
Tel:0120-343-602 / Fax:03-5805-7191
受付時間:8:00~20:00(日曜日・年末年始は除く)
