スプルーブシュ(P3．5，SR11) -汎用ボルト・フランジ厚10mm/L寸固定タイプ-
未確定：候補が84型番あります。
商品情報
本商品は P.679の寸法フリータイプで最も指定の多いサイズを規格化したものです。L寸を仕上げてご使用ください。

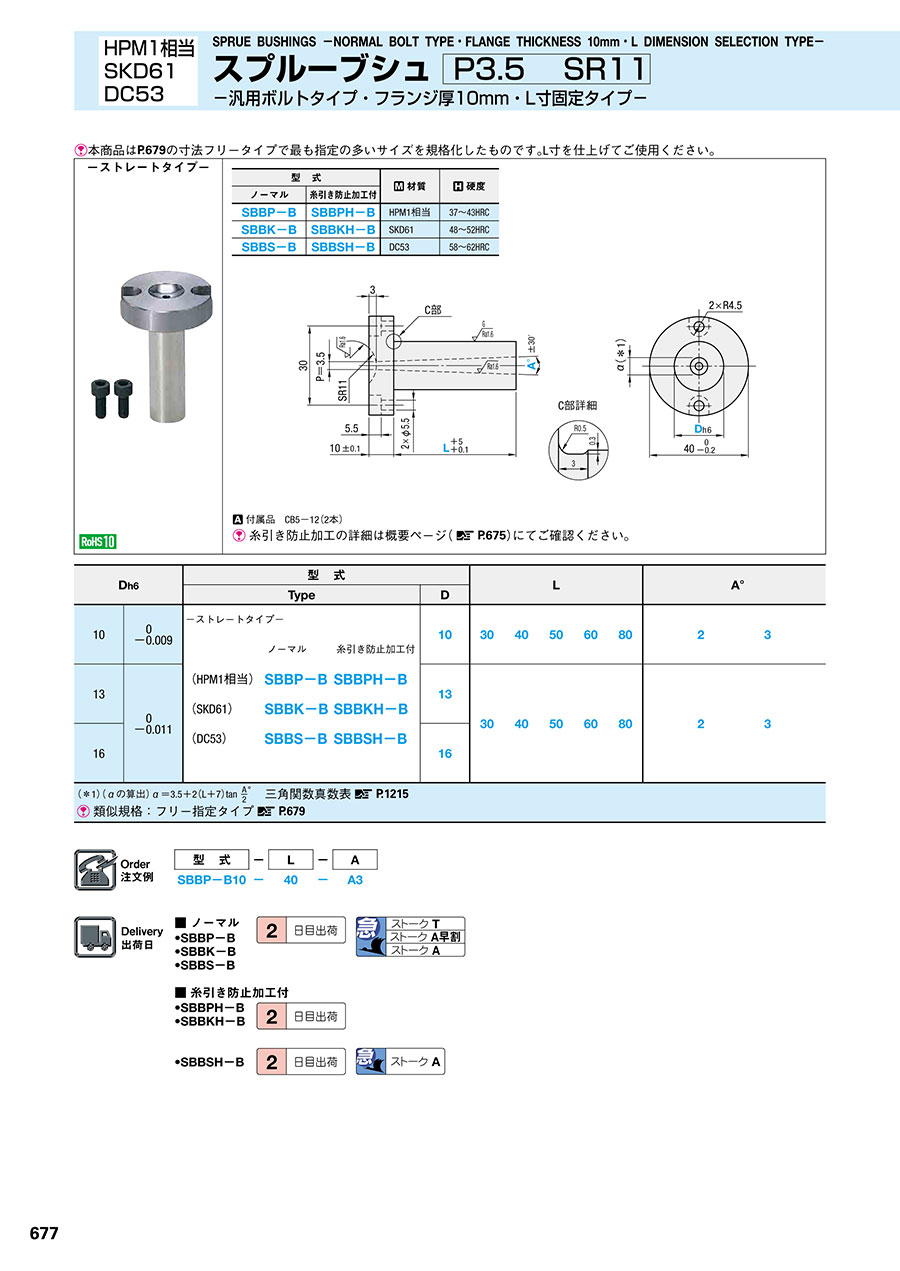

外形図・製品仕様
| 型 式 | 材質 | 硬度 | |
|---|---|---|---|
| ノーマル | 糸引き防止加工付 | ||
| SBBP-B | SBBPH-B | HPM1相当 | 37～43HRC |
| SBBK-B | SBBKH-B | SKD61 | 48～52HRC |
| SBBS-B | SBBSH-B | DC53 | 58～62HRC |
付属品 CB5-12（2本）
糸引き防止加工の詳細は概要ページ（ P.675）にてご確認ください。
規格表
| Dh6 | 型 式 | L | A° | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||||||
| 10 | 0 -0.009 | −ストレートタイプ− （HPM1相当） （SKD61） （DC53） | ノーマル SBBP-B SBBK-B SBBS-B | 糸引き防止加工付 SBBPH-B SBBKH-B SBBSH-B | 10 | 30 | 40 | 50 | 60 | 80 | 2 | 3 | |
| 13 | 0 -0.011 | 13 | 30 | 40 | 50 | 60 | 80 | 2 | 3 | ||||
| 16 | 16 | ||||||||||||
 三角関数真数表 P.1215類似規格：フリー指定タイプ P.679 | |||||||||||||
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,380円 ( 5,918円 ) | 2日目 |
5,380円 ( 5,918円 ) | 2日目 |
6,680円 ( 7,348円 ) | 2日目 |
6,680円 ( 7,348円 ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
5,380円 ( 5,918円 ) | 2日目 |
5,380円 ( 5,918円 ) | 2日目 |
6,680円 ( 7,348円 ) | 2日目 |
6,680円 ( 7,348円 ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
5,380円 ( 5,918円 ) | 2日目 |
5,380円 ( 5,918円 ) | 2日目 |
6,680円 ( 7,348円 ) | 2日目 |
6,680円 ( 7,348円 ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
12,830円 ( 14,113円 ) | 2日目 |
12,830円 ( 14,113円 ) | 2日目 |
14,070円 ( 15,477円 ) | 2日目 |
14,070円 ( 15,477円 ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
12,830円 ( 14,113円 ) | 2日目 |
12,830円 ( 14,113円 ) | 2日目 |
14,070円 ( 15,477円 ) | 2日目 |
14,070円 ( 15,477円 ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
12,830円 ( 14,113円 ) | 2日目 |
12,830円 ( 14,113円 ) | 2日目 |
14,070円 ( 15,477円 ) | 2日目 |
14,070円 ( 15,477円 ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
4,840円 ( 5,324円 ) | 2日目 |
4,840円 ( 5,324円 ) | 2日目 |
6,360円 ( 6,996円 ) | 2日目 |
6,360円 ( 6,996円 ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
4,840円 ( 5,324円 ) | 2日目 |
4,840円 ( 5,324円 ) | 2日目 |
6,360円 ( 6,996円 ) | 2日目 |
6,360円 ( 6,996円 ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
11,610円 ( 12,771円 ) | 2日目 |
11,610円 ( 12,771円 ) | 2日目 |
13,070円 ( 14,377円 ) | 2日目 |
13,070円 ( 14,377円 ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
カタログ
スプルーブシュ(P3．5，SR11) -汎用ボルト・フランジ厚10mm/L寸固定タイプ-のレビュー
プラ型用
5
5.02018/03/22
ガラス入り樹脂の金型で
スプルが削れキャビに取られるようになったので購入しました。
価格も安く、納期も早いので助かります...もっと読む
1人が参考にしています。
プラ型
5
5.02018/02/17
納期、価格面で優れた商品だと思います。品質も十分に高く使用して問題が発生したことはないです。
1人が参考にしています。
ﾌﾟﾗ型用部品
5
5.02022/04/04
オプションで追加工もできるので助かります。
いつも利用させていただいてます。
0人が参考にしています。
金型修理に使用しました
5
5.02021/09/01
古い金型の修理のため新規にしました サイズが細かく選べお客様の要望にお応えできました 納期も早いので助かりました
0人が参考にしています。
金型のスプール
4
4.02021/09/01
バリエーションも豊富で、納期も早いのでよく利用しています。良い商品だと思います。
0人が参考にしています。
