ミスミ

小型無給油スライドプレート -銅合金10mmタイプ-

小型無給油スライドプレート -銅合金10mmタイプ-
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
1,330円～2,180円
税込単価
1,463円～2,398円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

無給油スライドプレート　-銅合金10mm･ボルト穴2ヶ所（板厚プラス公差）タイプ-

ミスミ

無給油スライドプレート　-銅合金10mm･ボルト穴2ヶ所（板厚プラス公差）タイプ-
4
通常価格(税別)： 1,350円 (税込価格：1,485円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スライド調整プレート -スタンダードタイプ(油溝なし・油溝付・無給油銅合金)-

ミスミ

スライド調整プレート -スタンダードタイプ(油溝なし・油溝付・無給油銅合金)-
4.2
通常価格(税別)： 1,420円 (税込価格：1,562円)

通常出荷日：在庫品1日目

銅合金10mmタイプの小型無給油スライドプレートとなります。

詳細情報を確認する
無料3D-CADライブラリー申し込み受付中
未確定：候補が12型番あります。
数量：

商品情報

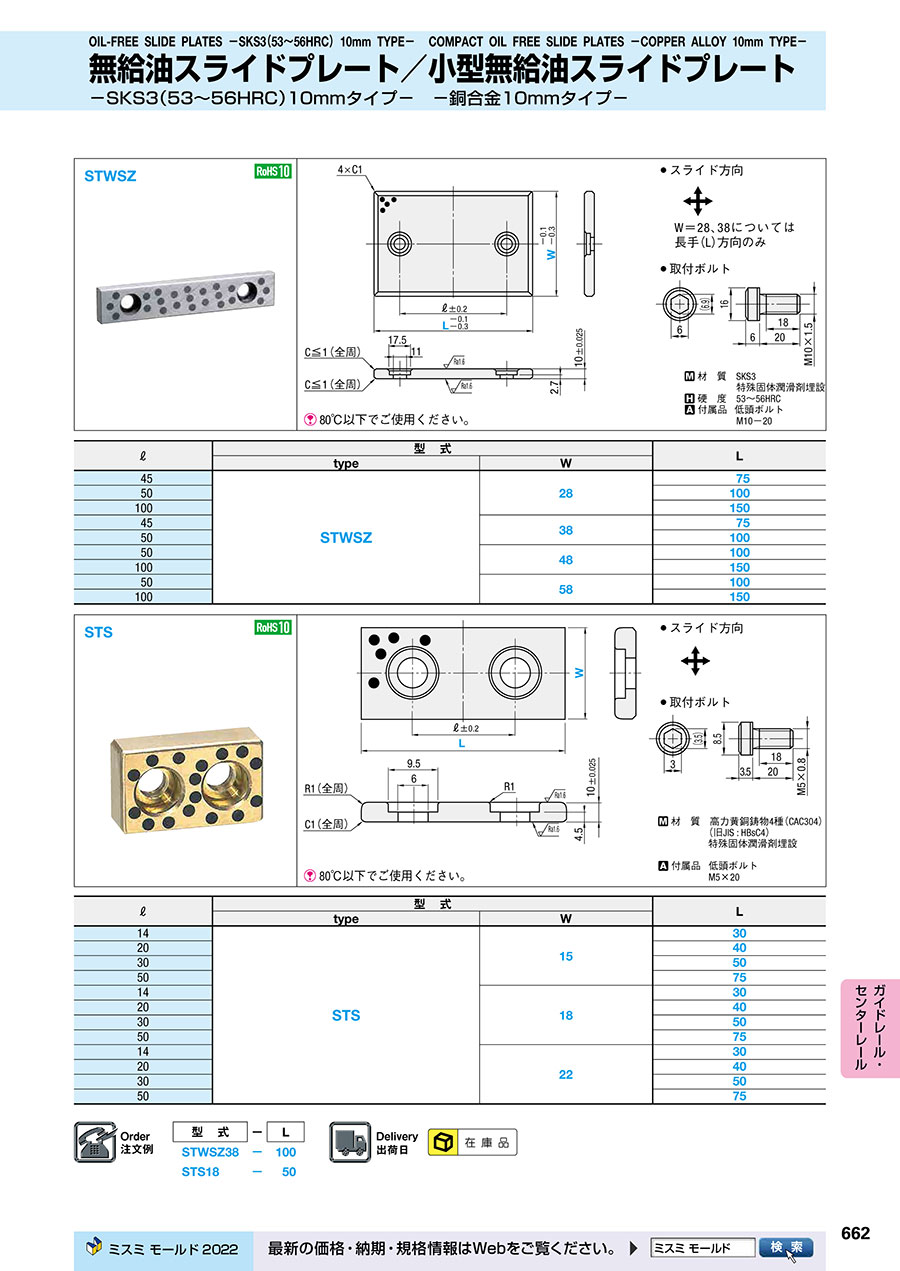

外形図・製品仕様

小型無給油スライドプレート -銅合金10mmタイプ-

80℃以下でご使用ください。


材質    高力黄銅鋳物4種（CAC304）
 （旧JIS : HBsC4）
 特殊固体潤滑剤埋設
付属品    低頭ボルト
 M5×20

規格表

ℓ型    式L
typeW
14STS1530
2040
3050
5075
141830
2040
3050
5075
142230
2040
3050
5075

注文例

小型無給油スライドプレート -銅合金10mmタイプ-

出荷日

小型無給油スライドプレート -銅合金10mmタイプ-

型番リスト

表示件数
  • 1
    • 型番
    STS15-30
    STS15-40
    STS15-50
    STS15-75
    STS18-30
    STS18-40
    STS18-50
    STS18-75
    STS22-30
    STS22-40
    STS22-50
    STS22-75

    W(幅)

    (mm)

    L(長さ）

    (mm)

    		RoHS?最小発注数量
    15
    30
    10
    1個
    15
    40
    10
    1個
    15
    50
    10
    1個
    15
    75
    10
    1個
    18
    30
    10
    1個
    18
    40
    10
    1個
    18
    50
    10
    1個
    18
    75
    10
    1個
    22
    30
    10
    1個
    22
    40
    10
    1個
    22
    50
    10
    1個
    22
    75
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,330円
    ( 1,463円 )
    在庫品1日目当日出荷可能
    1,450円
    ( 1,595円 )
    在庫品1日目当日出荷可能
    1,570円
    ( 1,727円 )
    在庫品1日目当日出荷可能
    1,690円
    ( 1,859円 )
    在庫品1日目当日出荷可能
    1,570円
    ( 1,727円 )
    在庫品1日目当日出荷可能
    1,690円
    ( 1,859円 )
    在庫品1日目当日出荷可能
    1,820円
    ( 2,002円 )
    在庫品1日目当日出荷可能
    1,940円
    ( 2,134円 )
    在庫品1日目当日出荷可能
    1,820円
    ( 2,002円 )
    在庫品1日目当日出荷可能
    1,940円
    ( 2,134円 )
    在庫品1日目当日出荷可能
    2,060円
    ( 2,266円 )
    在庫品1日目当日出荷可能
    2,180円
    ( 2,398円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    銅合金10mmタイプの小型無給油スライドプレートとなります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    小型無給油スライドプレート -銅合金10mmタイプ-のレビュー
    4.8平均満足度：4.88件のレビュー
    プラスチック金型
    5
    満足度：5.02022/07/14
    スライド機構部分に使用しました。約1年経過してのレビューに なりますが、問題無く使用出来ています。
    0人が参考にしています。
    部品の交換
    5
    満足度：5.02021/08/20
    短納期かつ安価に購入できるので満足です。部品の精度も問題ありませんでした。
    0人が参考にしています。
    プレス金型で
    5
    満足度：5.02021/05/24
    サイズが豊富で使いやすいです。 スライド方向も、どちらにも使用できるので、 さらに使いやすいです。
    0人が参考にしています。
    金型加工
    5
    満足度：5.02020/12/23
    想定していた通りの性能を発揮していますので、問題はありません。希望の納品日に入れていただきよかったです。
    0人が参考にしています。
    金型スライド部品
    5
    満足度：5.02020/03/20
    サイズが豊富で思い通りのものが購入できてよかったです。 耐久性も問題なくよい商品です。
    0人が参考にしています。
