無給油センターレール -ボルト穴ピッチ指定タイプ(銅合金)-
未確定：候補が4型番あります。
商品情報
外形図・製品仕様
80℃以下でご使用ください。
| 型 式 | 材質 |
|---|---|
| CGZF-□H | 高力黄銅鋳物4種（CAC304）（旧JIS：HBsC4） 特殊固体潤滑剤埋設 |
■ボルト穴サイズ表
| W | T | d1 | d2 | t1 |
|---|---|---|---|---|
| 15 | 15 | 9.5 | 5.5 | 6 |
| 20 | 15 | 11 | 6.5 | 7 |
| 20 |
規格表
| 型 式 | T 選択 | L 指定10mm単位 | ボルト穴ピッチ 指定0.5mm単位 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | No. （ボル卜穴） | W | A | B | C | ||||||
| min. | max. | min. | max. | min. | max. | ||||||
| CGZF | 2H 3H | 15 | 15 |
| 40～70 | 7 | B-11.5 | A+11.5 |  L-7 C-11.5 | B+11.5 | L-7 |
| 60～100 | ||||||||||
| 20 | 15 |
| 40～110 | 7.5 | B-13 | A+13 | L-7.5 C-13 | B+13 | L-7.5 | ||
| 80～110 | ||||||||||
| 20 |
| 120～150 | |||||||||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |

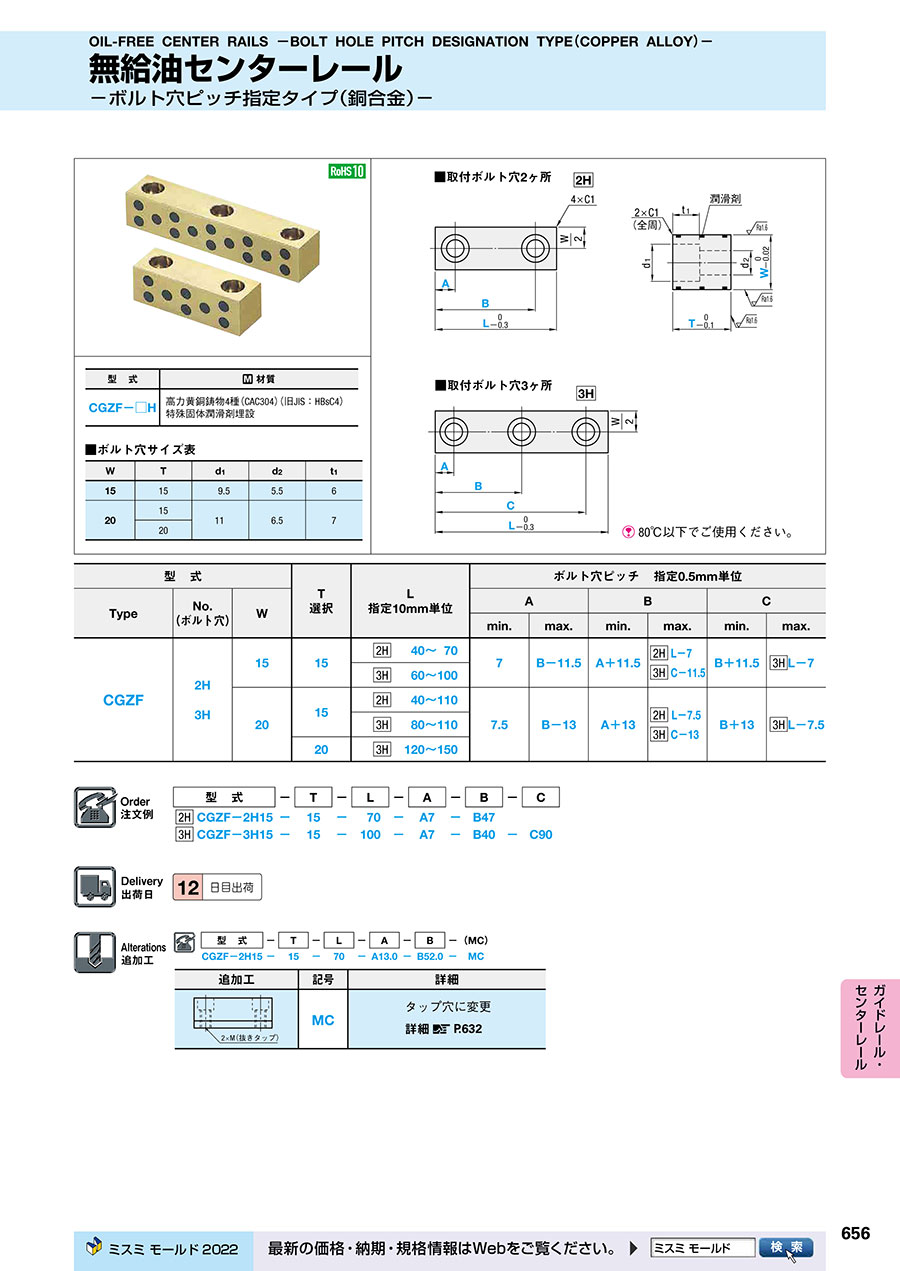

カタログ
