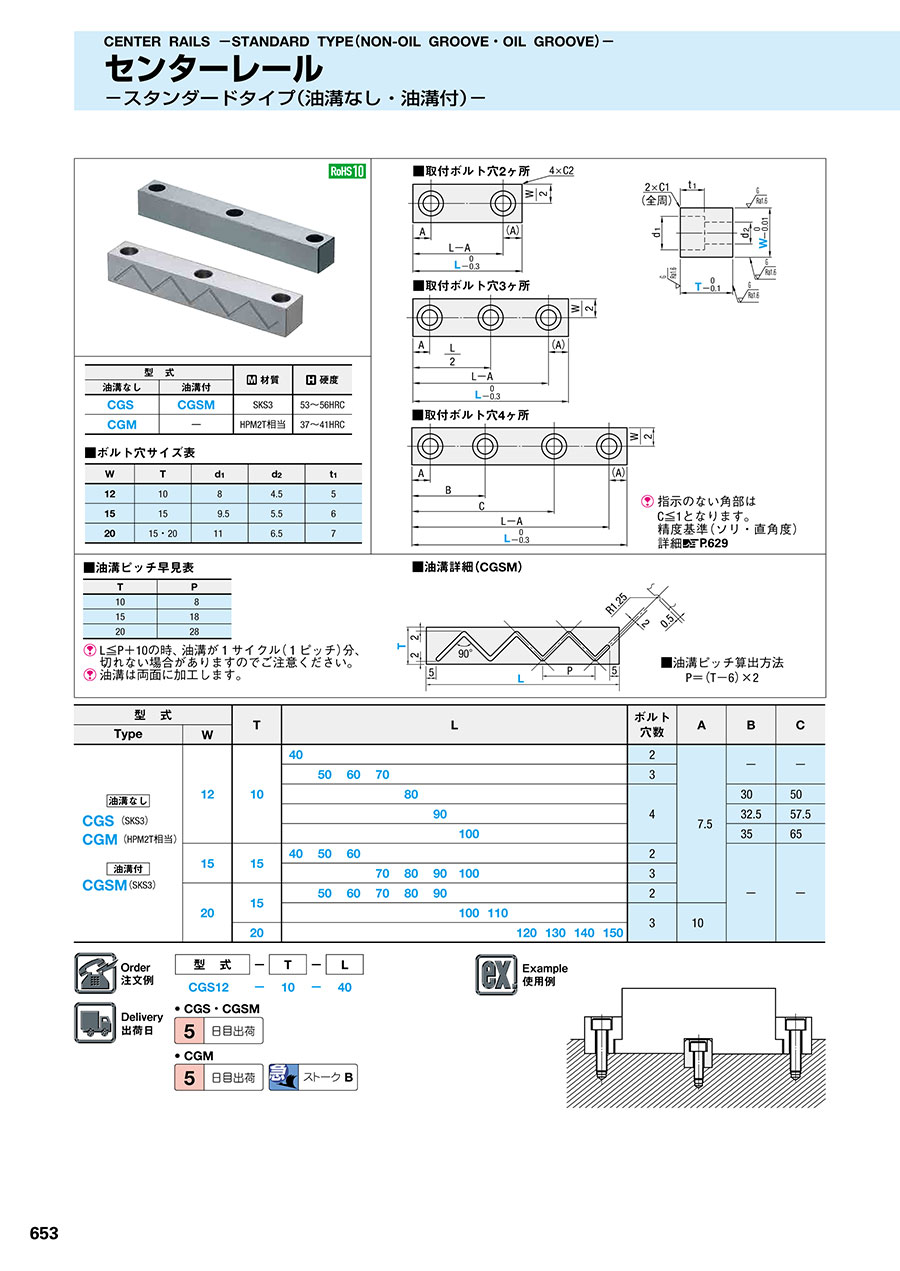

センターレール -スタンダードタイプ-

PDFP.831

型番

商品を一つに絞り込むとこちらに型番が表示されます

・材質表
型 式 材質 硬度
油溝なし 油溝付
CGS CGSM SKS3 53~56HRC
CGM HPM2T相当 37~41HRC

センターレール -スタンダードタイプ-:関連画像
指示のない角部はC≦1となります。

■ボルト穴サイズ表
W T d1 d2 t1
12 10 8 4.5 5
15 15 9.5 5.5 6
20 15 ・20 11 6.5 7

センターレール -スタンダードタイプ-:関連画像

■油溝ピッチ早見表
T P
10 8
15 18
20 28
L≦P+10の時、油溝が1サイクル(1ピッチ)分、切れない場合がありますのでご注意ください。
油溝は両面に加工します。

■油溝ピッチ算出方法
P=(T−6)×2

型番
CGM12-10-[40-100/10]
CGM15-15-[40-100/10]
CGM20-15-[50-110/10]
CGM20-20-[120-150/10]
CGS12-10-[40-100/10]
CGS15-15-[40-100/10]
CGS20-15-[50-110/10]
CGS20-20-[120-150/10]
CGSM12-10-[40-100/10]
CGSM15-15-[40-100/10]
CGSM20-15-[50-110/10]
CGSM20-20-[120-150/10]
型番通常単価スライド値引通常
出荷日
RoHS材質 油溝 W(レール幅)
(mm)
T(レール厚)
(mm)
L(レール長)
(mm)

-

5日目 対応HPM2T油溝なし121040 ~ 100

-

5日目 対応HPM2T油溝なし151540 ~ 100

-

5日目 対応HPM2T油溝なし201550 ~ 110

-

5日目 対応HPM2T油溝なし2020120 ~ 150

-

5日目 対応SKS3油溝なし121040 ~ 100

-

5日目 対応SKS3油溝なし151540 ~ 100

-

5日目 対応SKS3油溝なし201550 ~ 110

-

5日目 対応SKS3油溝なし2020120 ~ 150

-

5日目 対応SKS3油溝あり121040 ~ 100

-

5日目 対応SKS3油溝あり151540 ~ 100

-

5日目 対応SKS3油溝あり201550 ~ 110

-

5日目 対応SKS3油溝あり2020120 ~ 150

Loading...

  1. 1

規格表

センターレール -スタンダードタイプ-:関連画像
・規格表
型 式TLボルト
穴数
ABC
TypeW
センターレール -スタンダードタイプ-:関連画像
CGS (SKS3)
CGM (HPM2T相当)
センターレール -スタンダードタイプ-:関連画像
CGSM(SKS3)
1210402 7.5
5060703
8043050
9032.557.5
1003565
15154050602
7080901003
201550607080902
100110310
20120130140150

センターレール -スタンダードタイプ-:関連画像
WT¥基準単価 1~9本
L40・50L60・70L80・90L100・110L120・130L140・150
CGSCGMCGSCGMCGSCGMCGSCGMCGSCGMCGSCGM
12102,4102,1602,7802,5003,1602,8403,4603,120
15152,4702,2402,8602,5703,2402,9103,5303,180
20152,5702,3603,0002,7103,3903,0503,6903,320
20 4,2903,8605,2604,730

センターレール -スタンダードタイプ-:関連画像
WT¥基準単価 1~9本
CGSM
L40・50L60・70L80・90L100・110L120・130L140・150
12103,3803,9004,4304,850
15153,4604,0104,5404,950
20153,6004,2004,7505,170
20 6,0107,370

■数量スライド価格 1円未満切り捨て)
数 量1~910~19表示数量超えは
価格・出荷日お見積り
値引率基準単価5%

納期

●CGS
●CGSM


●CGM

300円/1本
ストークBは3本以上で1明細行あたり一律810円
