両溝付ガイドレール -フリー指定タイプ-

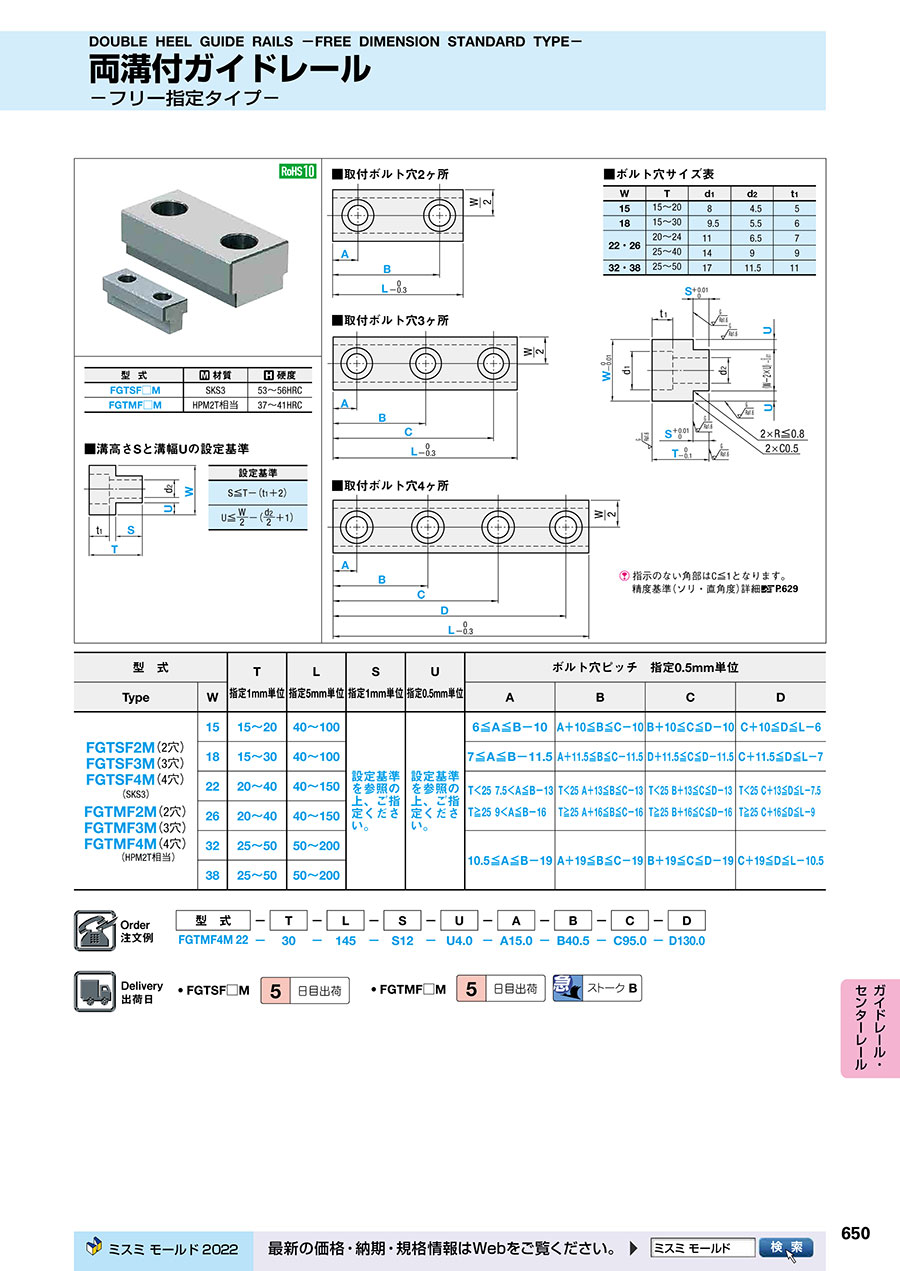

PDFP.829

型番

商品を一つに絞り込むとこちらに型番が表示されます

・材質表
型 式 材質 硬度
FGTSF2M・FGTSF3M・FGTSF4M SKS3 53~56HRC
FGTMF2M・FGTMF3M・FGTMF4M HPM2T相当 37~41HRC

両溝付ガイドレール -フリー指定タイプ-:関連画像

■ボルト穴サイズ表
W T d1 d2 t1
15 15~20 8 4.5 5
18 15~30 9.5 5.5 6
22・26 20~24 11 6.5 7
25~40 14 9 9
32・38 25~50 17 11.5 11
指示のない角部はC≦1となります。

■溝高さSと溝幅Uの設定基準
両溝付ガイドレール -フリー指定タイプ-:関連画像

設定基準
S≦T-(t1+2)
両溝付ガイドレール -フリー指定タイプ-:関連画像

型番
FGTMF2M15-[15-20/1]-[40-100/5]-S[1-18/1]-U[0.5-7/0.5]-A[6-94/0.5]-B[16-94/0.5]
FGTMF2M18-[15-30/1]-[40-100/5]-S[1-28/1]-U[0.5-8.5/0.5]-A[7-93/0.5]-B[18.5-93/0.5]
FGTMF2M22-[20-40/1]-[40-150/5]-S[1-38/1]-U[0.5-10.5/0.5]-A[7.5-142.5/0.5]-B[20.5-142.5/0.5]
FGTMF2M26-[20-40/1]-[40-150/5]-S[1-38/1]-U[0.5-12.5/0.5]-A[7.5-142.5/0.5]-B[20.5-142.5/0.5]
FGTMF2M32-[25-50/1]-[50-200/5]-S[1-48/1]-U[0.5-15.5/0.5]-A[10.5-189.5/0.5]-B[29.5-189.5/0.5]
FGTMF2M38-[25-50/1]-[50-200/5]-S[1-48/1]-U[0.5-18.5/0.5]-A[10.5-189.5/0.5]-B[29.5-189.5/0.5]
FGTMF3M15-[15-20/1]-[40-100/5]-S[1-18/1]-U[0.5-7/0.5]-A[6-94/0.5]-B[16-94/0.5]-C[26-94/0.5]
FGTMF3M18-[15-30/1]-[40-100/5]-S[1-28/1]-U[0.5-8.5/0.5]-A[7-93/0.5]-B[18.5-93/0.5]-C[30-93/0.5]
FGTMF3M22-[20-40/1]-[40-150/5]-S[1-38/1]-U[0.5-10.5/0.5]-A[7.5-142.5/0.5]-B[20.5-142.5/0.5]-C[33.5-142.5/0.5]
FGTMF3M26-[20-40/1]-[40-150/5]-S[1-38/1]-U[0.5-12.5/0.5]-A[7.5-142.5/0.5]-B[20.5-142.5/0.5]-C[33.5-142.5/0.5]
FGTMF3M32-[25-50/1]-[50-200/5]-S[1-48/1]-U[0.5-15.5/0.5]-A[10.5-189.5/0.5]-B[29.5-189.5/0.5]-C[48.5-189.5/0.5]
FGTMF3M38-[25-50/1]-[50-200/5]-S[1-48/1]-U[0.5-18.5/0.5]-A[10.5-189.5/0.5]-B[29.5-189.5/0.5]-C[48.5-189.5/0.5]
FGTMF4M15-[15-20/1]-[40-100/5]-S[1-18/1]-U[0.5-7/0.5]-A[6-94/0.5]-B[16-94/0.5]-C[26-94/0.5]-D[36-94/0.5]
FGTMF4M18-[15-30/1]-[40-100/5]-S[1-28/1]-U[0.5-8.5/0.5]-A[7-93/0.5]-B[18.5-93/0.5]-C[30-93/0.5]-D[41.5-93/0.5]
FGTMF4M22-[20-40/1]-[40-150/5]-S[1-38/1]-U[0.5-10.5/0.5]-A[7.5-142.5/0.5]-B[20.5-142.5/0.5]-C[33.5-142.5/0.5]-D[46.5-142.5/0.5]
FGTMF4M26-[20-40/1]-[40-150/5]-S[1-38/1]-U[0.5-12.5/0.5]-A[7.5-142.5/0.5]-B[20.5-142.5/0.5]-C[33.5-142.5/0.5]-D[46.5-142.5/0.5]
FGTMF4M32-[25-50/1]-[50-200/5]-S[1-48/1]-U[0.5-15.5/0.5]-A[10.5-189.5/0.5]-B[29.5-189.5/0.5]-C[48.5-189.5/0.5]-D[67.5-189.5/0.5]
FGTMF4M38-[25-50/1]-[50-200/5]-S[1-48/1]-U[0.5-18.5/0.5]-A[10.5-189.5/0.5]-B[29.5-189.5/0.5]-C[48.5-189.5/0.5]-D[67.5-189.5/0.5]
FGTSF2M15-[15-20/1]-[40-100/5]-S[1-18/1]-U[0.5-7/0.5]-A[6-94/0.5]-B[16-94/0.5]
FGTSF2M18-[15-30/1]-[40-100/5]-S[1-28/1]-U[0.5-8.5/0.5]-A[7-93/0.5]-B[18.5-93/0.5]
FGTSF2M22-[20-40/1]-[40-150/5]-S[1-38/1]-U[0.5-10.5/0.5]-A[7.5-142.5/0.5]-B[20.5-142.5/0.5]
FGTSF2M26-[20-40/1]-[40-150/5]-S[1-38/1]-U[0.5-12.5/0.5]-A[7.5-142.5/0.5]-B[20.5-142.5/0.5]
FGTSF2M32-[25-50/1]-[50-200/5]-S[1-48/1]-U[0.5-15.5/0.5]-A[10.5-189.5/0.5]-B[29.5-189.5/0.5]
FGTSF2M38-[25-50/1]-[50-200/5]-S[1-48/1]-U[0.5-18.5/0.5]-A[10.5-189.5/0.5]-B[29.5-189.5/0.5]
FGTSF3M15-[15-20/1]-[40-100/5]-S[1-18/1]-U[0.5-7/0.5]-A[6-94/0.5]-B[16-94/0.5]-C[26-94/0.5]
FGTSF3M18-[15-30/1]-[40-100/5]-S[1-28/1]-U[0.5-8.5/0.5]-A[7-93/0.5]-B[18.5-93/0.5]-C[30-93/0.5]
FGTSF3M22-[20-40/1]-[40-150/5]-S[1-38/1]-U[0.5-10.5/0.5]-A[7.5-142.5/0.5]-B[20.5-142.5/0.5]-C[33.5-142.5/0.5]
FGTSF3M26-[20-40/1]-[40-150/5]-S[1-38/1]-U[0.5-12.5/0.5]-A[7.5-142.5/0.5]-B[20.5-142.5/0.5]-C[33.5-142.5/0.5]
FGTSF3M32-[25-50/1]-[50-200/5]-S[1-48/1]-U[0.5-15.5/0.5]-A[10.5-189.5/0.5]-B[29.5-189.5/0.5]-C[48.5-189.5/0.5]
FGTSF3M38-[25-50/1]-[50-200/5]-S[1-48/1]-U[0.5-18.5/0.5]-A[10.5-189.5/0.5]-B[29.5-189.5/0.5]-C[48.5-189.5/0.5]
FGTSF4M15-[15-20/1]-[40-100/5]-S[1-18/1]-U[0.5-7/0.5]-A[6-94/0.5]-B[16-94/0.5]-C[26-94/0.5]-D[36-94/0.5]
FGTSF4M18-[15-30/1]-[40-100/5]-S[1-28/1]-U[0.5-8.5/0.5]-A[7-93/0.5]-B[18.5-93/0.5]-C[30-93/0.5]-D[41.5-93/0.5]
FGTSF4M22-[20-40/1]-[40-150/5]-S[1-38/1]-U[0.5-10.5/0.5]-A[7.5-142.5/0.5]-B[20.5-142.5/0.5]-C[33.5-142.5/0.5]-D[46.5-142.5/0.5]
FGTSF4M26-[20-40/1]-[40-150/5]-S[1-38/1]-U[0.5-12.5/0.5]-A[7.5-142.5/0.5]-B[20.5-142.5/0.5]-C[33.5-142.5/0.5]-D[46.5-142.5/0.5]
FGTSF4M32-[25-50/1]-[50-200/5]-S[1-48/1]-U[0.5-15.5/0.5]-A[10.5-189.5/0.5]-B[29.5-189.5/0.5]-C[48.5-189.5/0.5]-D[67.5-189.5/0.5]
FGTSF4M38-[25-50/1]-[50-200/5]-S[1-48/1]-U[0.5-18.5/0.5]-A[10.5-189.5/0.5]-B[29.5-189.5/0.5]-C[48.5-189.5/0.5]-D[67.5-189.5/0.5]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS材質 W(レール幅)
(mm)
T(レール厚)
(mm)
L(レール長)
(mm)
S(溝高さ)
(mm)
U(溝幅)
(mm)
取付穴数
(個)
A(ボルト穴ピッチ)
(mm)
B(ボルト穴ピッチ)
(mm)
C(ボルト穴ピッチ)
(mm)
D(ボルト穴ピッチ)
(mm)

-

1個 5日目 対応HPM2T1515 ~ 2040 ~ 1001 ~ 180.5 ~ 726 ~ 9416 ~ 94--

-

1個 5日目 対応HPM2T1815 ~ 3040 ~ 1001 ~ 280.5 ~ 8.527 ~ 9318.5 ~ 93--

-

1個 5日目 対応HPM2T2220 ~ 4040 ~ 1501 ~ 380.5 ~ 10.527.5 ~ 142.520.5 ~ 142.5--

-

1個 5日目 対応HPM2T2620 ~ 4040 ~ 1501 ~ 380.5 ~ 12.527.5 ~ 142.520.5 ~ 142.5--

-

1個 5日目 対応HPM2T3225 ~ 5050 ~ 2001 ~ 480.5 ~ 15.5210.5 ~ 189.529.5 ~ 189.5--

-

1個 5日目 対応HPM2T3825 ~ 5050 ~ 2001 ~ 480.5 ~ 18.5210.5 ~ 189.529.5 ~ 189.5--

-

1個 5日目 対応HPM2T1515 ~ 2040 ~ 1001 ~ 180.5 ~ 736 ~ 9416 ~ 9426 ~ 94-

-

1個 5日目 対応HPM2T1815 ~ 3040 ~ 1001 ~ 280.5 ~ 8.537 ~ 9318.5 ~ 9330 ~ 93-

-

1個 5日目 対応HPM2T2220 ~ 4040 ~ 1501 ~ 380.5 ~ 10.537.5 ~ 142.520.5 ~ 142.533.5 ~ 142.5-

-

1個 5日目 対応HPM2T2620 ~ 4040 ~ 1501 ~ 380.5 ~ 12.537.5 ~ 142.520.5 ~ 142.533.5 ~ 142.5-

-

1個 5日目 対応HPM2T3225 ~ 5050 ~ 2001 ~ 480.5 ~ 15.5310.5 ~ 189.529.5 ~ 189.548.5 ~ 189.5-

-

1個 5日目 対応HPM2T3825 ~ 5050 ~ 2001 ~ 480.5 ~ 18.5310.5 ~ 189.529.5 ~ 189.548.5 ~ 189.5-

-

1個 5日目 対応HPM2T1515 ~ 2040 ~ 1001 ~ 180.5 ~ 746 ~ 9416 ~ 9426 ~ 9436 ~ 94

-

1個 5日目 対応HPM2T1815 ~ 3040 ~ 1001 ~ 280.5 ~ 8.547 ~ 9318.5 ~ 9330 ~ 9341.5 ~ 93

-

1個 5日目 対応HPM2T2220 ~ 4040 ~ 1501 ~ 380.5 ~ 10.547.5 ~ 142.520.5 ~ 142.533.5 ~ 142.546.5 ~ 142.5

-

1個 5日目 対応HPM2T2620 ~ 4040 ~ 1501 ~ 380.5 ~ 12.547.5 ~ 142.520.5 ~ 142.533.5 ~ 142.546.5 ~ 142.5

-

1個 5日目 対応HPM2T3225 ~ 5050 ~ 2001 ~ 480.5 ~ 15.5410.5 ~ 189.529.5 ~ 189.548.5 ~ 189.567.5 ~ 189.5

-

1個 5日目 対応HPM2T3825 ~ 5050 ~ 2001 ~ 480.5 ~ 18.5410.5 ~ 189.529.5 ~ 189.548.5 ~ 189.567.5 ~ 189.5

-

1個 5日目 対応SKS31515 ~ 2040 ~ 1001 ~ 180.5 ~ 726 ~ 9416 ~ 94--

-

1個 5日目 対応SKS31815 ~ 3040 ~ 1001 ~ 280.5 ~ 8.527 ~ 9318.5 ~ 93--

-

1個 5日目 対応SKS32220 ~ 4040 ~ 1501 ~ 380.5 ~ 10.527.5 ~ 142.520.5 ~ 142.5--

-

1個 5日目 対応SKS32620 ~ 4040 ~ 1501 ~ 380.5 ~ 12.527.5 ~ 142.520.5 ~ 142.5--

-

1個 5日目 対応SKS33225 ~ 5050 ~ 2001 ~ 480.5 ~ 15.5210.5 ~ 189.529.5 ~ 189.5--

-

1個 5日目 対応SKS33825 ~ 5050 ~ 2001 ~ 480.5 ~ 18.5210.5 ~ 189.529.5 ~ 189.5--

-

1個 5日目 対応SKS31515 ~ 2040 ~ 1001 ~ 180.5 ~ 736 ~ 9416 ~ 9426 ~ 94-

-

1個 5日目 対応SKS31815 ~ 3040 ~ 1001 ~ 280.5 ~ 8.537 ~ 9318.5 ~ 9330 ~ 93-

-

1個 5日目 対応SKS32220 ~ 4040 ~ 1501 ~ 380.5 ~ 10.537.5 ~ 142.520.5 ~ 142.533.5 ~ 142.5-

-

1個 5日目 対応SKS32620 ~ 4040 ~ 1501 ~ 380.5 ~ 12.537.5 ~ 142.520.5 ~ 142.533.5 ~ 142.5-

-

1個 5日目 対応SKS33225 ~ 5050 ~ 2001 ~ 480.5 ~ 15.5310.5 ~ 189.529.5 ~ 189.548.5 ~ 189.5-

-

1個 5日目 対応SKS33825 ~ 5050 ~ 2001 ~ 480.5 ~ 18.5310.5 ~ 189.529.5 ~ 189.548.5 ~ 189.5-

-

1個 5日目 対応SKS31515 ~ 2040 ~ 1001 ~ 180.5 ~ 746 ~ 9416 ~ 9426 ~ 9436 ~ 94

-

1個 5日目 対応SKS31815 ~ 3040 ~ 1001 ~ 280.5 ~ 8.547 ~ 9318.5 ~ 9330 ~ 9341.5 ~ 93

-

1個 5日目 対応SKS32220 ~ 4040 ~ 1501 ~ 380.5 ~ 10.547.5 ~ 142.520.5 ~ 142.533.5 ~ 142.546.5 ~ 142.5

-

1個 5日目 対応SKS32620 ~ 4040 ~ 1501 ~ 380.5 ~ 12.547.5 ~ 142.520.5 ~ 142.533.5 ~ 142.546.5 ~ 142.5

-

1個 5日目 対応SKS33225 ~ 5050 ~ 2001 ~ 480.5 ~ 15.5410.5 ~ 189.529.5 ~ 189.548.5 ~ 189.567.5 ~ 189.5

-

1個 5日目 対応SKS33825 ~ 5050 ~ 2001 ~ 480.5 ~ 18.5410.5 ~ 189.529.5 ~ 189.548.5 ~ 189.567.5 ~ 189.5

Loading...

  1. 1

規格表

両溝付ガイドレール -フリー指定タイプ-:関連画像
・規格表
型 式T
指定1mm単位
L
指定5mm単位
S
指定1mm単位
U
指定0.5mm単位
ボルト穴ピッチ 指定0.5mm単位
TypeWABCD
FGTSF2M
(2穴)
FGTSF3M
(3穴)
FGTSF4M
(4穴)
(SKS3)
FGTMF2M
(2穴)
FGTMF3M
(3穴)
FGTMF4M
(4穴)
(HPM2T相当)
1515~2040~100設定基準を
参照の上、
指定してく
ださい。
設定基準を
参照の上、
指定してく
ださい。
6≦A≦B-10 A+10≦B≦C-10 B+10≦C≦D-10 C+10≦D≦L-6
1815~3040~1007≦A≦B-11.5 A+11.5≦B≦C-11.5 D+11.5≦C≦D-11.5 C+11.5≦D≦L-7
2220~4040~150T<25
7.5<A≦B-13
T≧25
9<A≦B-16
T<25
A+13≦B≦C-13
T≧25
A+16≦B≦C-16
T<25
B+13≦C≦D-13
T≧25
B+16≦C≦D
-16
T<25
C+13≦D≦L-7.5
T≧25
C+16≦D≦L-9
2620~4040~150
3225~5050~20010.5≦A≦B-19 A+19≦B≦C-19 B+19≦C≦D-19 C+19≦D≦L-10.5
3825~5050~200


WT¥基準単価 1~9本
L40~55L60~75L80~95L100~115L120~135L140~150
FGTSFFGTMFFGTSFFGTMFFGTSFFGTMFFGTSFFGTMFFGTSFFGTMFFGTSFFGTMF
1515~206,0605,9807,0506,930 7,490 7,330 8,200 8,030
1815~206,9806,8708,0907,950 8,640 8,450 9,390 9,180
21~307,1306,9908,2808,110 8,880 8,700 9,650 9,450
2220~307,5407,3908,7208,560 9,460 9,25010,100 9,63010,94010,41011,53011,000
31~408,0808,0508,9308,790 9,720 9,53010,58010,21011,38010,93011,97011,530
2620~308,4708,2109,3709,01010,270 9,81011,06010,74011,81011,45012,41012,010
31~408,8508,4409,7909,27010,58010,09011,42010,99012,25011,74012,89012,330

WT¥基準単価 1~9本
L50~65L70~85L90~105L110~125L130~145L150~165L170~185L190~200
FGTSFFGTMFFGTSFFGTMFFGTSFFGTMFFGTSFFGTMFFGTSFFGTMFFGTSFFGTMFFGTSFFGTMFFGTSFFGTMF
3225~3010,070 9,79011,05010,67012,01011,54013,53012,98014,51013,85015,48014,74017,01016,17017,75016,860
31~4010,41010,03011,47010,96012,53011,90014,16013,39015,22014,33016,28015,28017,91016,76018,74017,500
41~5010,51010,14011,67011,09012,77012,05014,43013,56015,55014,52016,66015,10018,32017,02019,19017,780
3825~3010,290 9,95011,32010,83012,18011,71013,71013,14014,68014,03015,67014,91017,20016,35018,10017,040
31~4010,55010,16011,61011,09012,67012,02014,14013,52015,22014,45016,28015,39017,89016,88018,73017,620
41~5010,71010,21011,86011,21013,01012,19014,71013,73015,87014,73017,02015,73018,73017,27019,63018,040

■数量スライド価格 1円未満切り捨て)
数 量1~910~19表示数量超えは
価格・出荷日お見積り
値引率基準単価5%

納期

●FGTSF□M


●FGTMF□M

300円/1本
ストークBは3本以上で1明細行あたり一律810円



基本情報

商品タイプ ガイドレール ガイド溝 両溝あり 油溝 油溝なし
