溝付無給油ガイドレール -スタンダードタイプ(ガイド溝高さ15mm/銅合金)-
- 通常単価(税別)
- 9,980円～28,560円
- 税込単価
- 10,978円～31,416円
通常出荷日：在庫品1日目当日出荷可能
スタンダードタイプ(ガイド溝高さ15mm・銅合金･SKS3)の溝付無給油ガイドレールです。
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

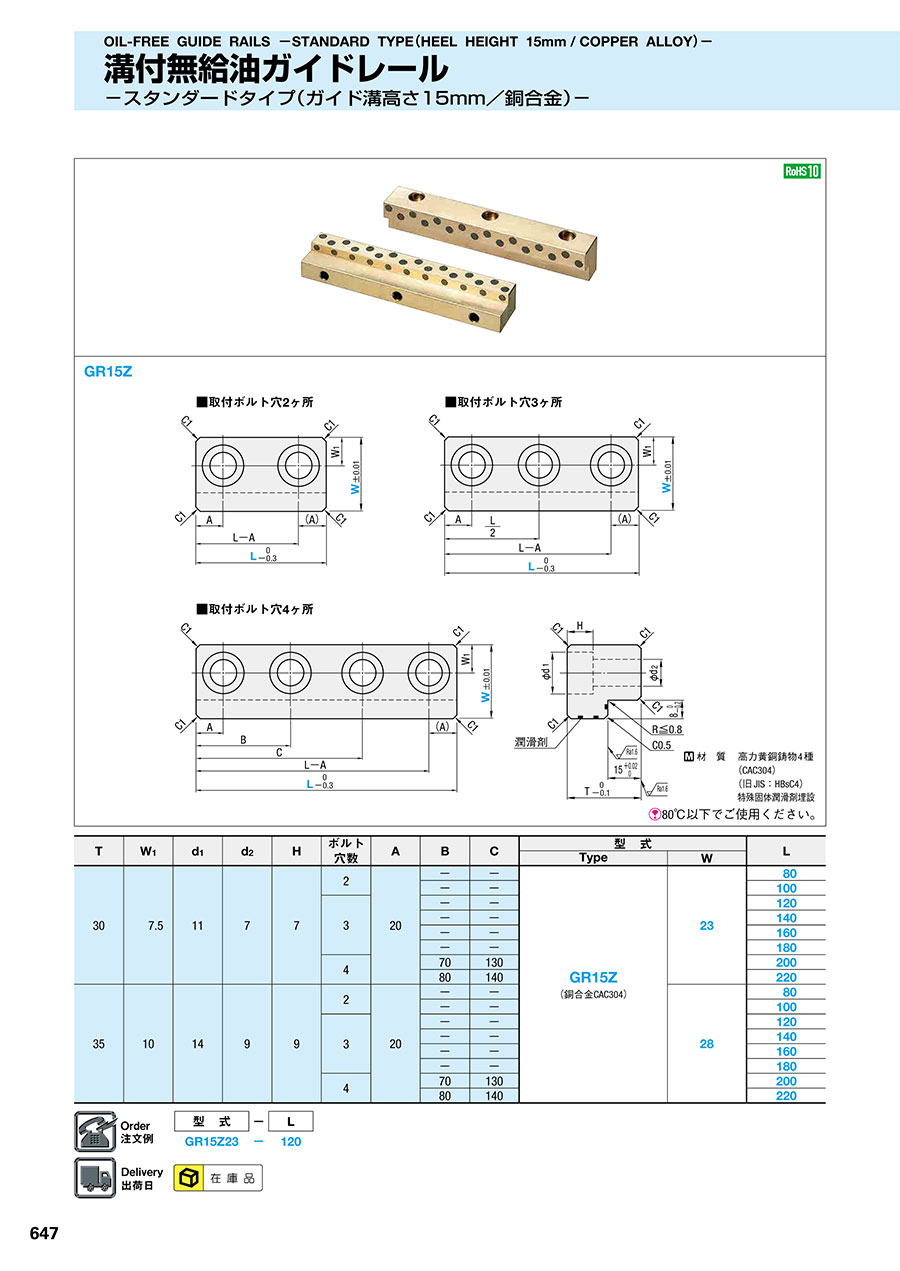

外形図・製品仕様
| 材質 | 高力黄銅鋳物4 種 |
| （CAC304） | |
| （旧JIS：HBsC4） | |
| 特殊固体潤滑剤埋設 |
80℃以下でご使用ください。
規格表
| T | W1 | d1 | d2 | H | ボルト 穴数 | A | B | C | 型 式 | L | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | W | ||||||||||
| 30 | 7.5 | 11 | 7 | 7 | 2 | 20 | - | - | GR15Z （銅合金CAC304） | 23 | 80 |
| - | - | 100 | |||||||||
| 3 | - | - | 120 | ||||||||
| - | - | 140 | |||||||||
| - | - | 160 | |||||||||
| - | - | 180 | |||||||||
| 4 | 70 | 130 | 200 | ||||||||
| 80 | 140 | 220 | |||||||||
| 35 | 10 | 14 | 9 | 9 | 2 | 20 | - | - | 28 | 80 | |
| - | - | 100 | |||||||||
| 3 | - | - | 120 | ||||||||
| - | - | 140 | |||||||||
| - | - | 160 | |||||||||
| - | - | 180 | |||||||||
| 4 | 70 | 130 | 200 | ||||||||
| 80 | 140 | 220 | |||||||||
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,980円 ( 10,978円 ) | 在庫品1日目当日出荷可能 |
11,990円 ( 13,189円 ) | 在庫品1日目当日出荷可能 |
13,980円 ( 15,378円 ) | 在庫品1日目当日出荷可能 |
16,000円 ( 17,600円 ) | 在庫品1日目当日出荷可能 |
18,000円 ( 19,800円 ) | 在庫品1日目当日出荷可能 |
20,020円 ( 22,022円 ) | 在庫品1日目当日出荷可能 |
22,020円 ( 24,222円 ) | 在庫品1日目当日出荷可能 |
24,010円 ( 26,411円 ) | 在庫品1日目当日出荷可能 |
11,700円 ( 12,870円 ) | 在庫品1日目当日出荷可能 |
14,100円 ( 15,510円 ) | 在庫品1日目当日出荷可能 |
16,520円 ( 18,172円 ) | 在庫品1日目当日出荷可能 |
18,920円 ( 20,812円 ) | 在庫品1日目当日出荷可能 |
21,340円 ( 23,474円 ) | 在庫品1日目当日出荷可能 |
23,750円 ( 26,125円 ) | 在庫品1日目当日出荷可能 |
26,150円 ( 28,765円 ) | 在庫品1日目当日出荷可能 |
28,560円 ( 31,416円 ) | 在庫品1日目当日出荷可能 |
カタログ
溝付無給油ガイドレール -スタンダードタイプ(ガイド溝高さ15mm/銅合金)-のレビュー
製品用
5
5.02023/03/23
自社制作品(金型)に使用する部品として購入しました。これまでも何度か使用しており、精度も良く問題なく使用できています。
0人が参考にしています。
